Устройства электронные для распределения тепловой энергии alloc, 85541-22

Назначение

Устройства электронные для распределения тепловой энергии alloc (далее - устройства) предназначены для измерений температур поверхности отопительного прибора и окружающего воздуха в помещении, вычисления разности температур и вычисления интегральной величины, пропорциональной доле теплоотдачи отопительного прибора в коллективной системе отопления.

Описание

Принцип действия устройств заключается в измерении температур поверхности отопительного прибора и окружающего воздуха и вычислении разности температур, которая интегрируется по времени с учетом поправочных коэффициентов. Полученное в результате интегрирования число Е пропорционально количеству тепловой энергии, отданной отопительным прибором в помещение.

Интегральная величина Е вычисляется в соответствии с формулой (1):

(1)

где /пр - измеренная температура поверхности отопительного прибора, °С;

/окр - измеренная температура окружающего воздуха (для устройств с двумя датчиками температуры) или постоянная запрограммированная температура помещения плюс 20 °С (для устройств с одним датчиком температуры), °С;

Kq - коэффициент, численно равный номинальному тепловому потоку отопительного прибора;

Kc - коэффициент, учитывающий различный тепловой контакт между датчиками температуры устройства для распределения тепловой энергии, регистрирующими температуры отопительного прибора и воздуха в помещении, и теплоносителем в отопительном приборе и воздухом в помещении в месте установки, для разных типов поверхностей нагрева;

Кт - коэффициент, принимающий во внимание изменение теплоотдачи и изменение температуры датчиков в тех случаях, когда устройства для распределения тепловой энергии, работающие в соответствии с методом измерений одним датчиком, используются при расчетных температурах помещений, которые ниже базовой температуры воздуха;

Кп - показатель степени (заводская установка Ка = 1,3);

dv - интервал времени измерения (интервал времени опроса), с;

Т1, Т2 - время начала и окончания периода измерений.

Устройства состоят из датчиков температуры (датчик температуры отопительного прибора и датчик температуры окружающего воздуха) и вычислителя, размещенных в пластмассовом корпусе, а также теплового адаптера. Вычислитель включает в свой состав микропроцессор, энергонезависимую память, оптический интерфейс и жидкокристаллический дисплей. Устройства оснащены беспроводным интерфейсом связи IrDA: оптический интерфейс для передачи измерительной информации на внешние устройства.

Устройства выпускаются в следующих исполнениях:

alloc V1 — устройство с одним датчиком температуры отопительного прибора;

alloc V2 — устройство с двумя датчиками температуры;

alloc V2 senso — устройство с двумя датчиками температуры (с выносным датчиком температуры отопительного прибора).

При монтаже устройства датчик температуры отопительного прибора закрепляется на тепловом адаптере, который прикрепляется к отопительному прибору с помощью установочного крепежа. Демонтаж устройства с отопительного прибора возможен только после разрушения пломбы. Факт разрушения пломбы регистрируется и кодируется в виде ошибки. Заводской номер представляет собой набор арабских цифр и наносится на лицевую панель устройств.

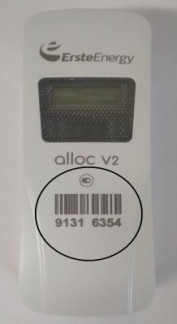

Общий вид устройств представлен на рисунке 1.

Схема пломбирования от несанкционированного доступа, места нанесения знака поверки, знака утверждения типа, заводского номера представлены на рисунке 2.

б) alloc V2 Рисунок 1 - Общий вид устройств

а) alloc V1

винт пломбирования

Рисунок 2 - Места пломбирования, знака утверждения типа, заводского номера,

знака поверки

Программное обеспечение

Устройства имеют встроенное программное обеспечение (далее - ПО). ПО устанавливается (прошивается) в энергонезависимую память вычислителя при изготовлении. В процессе эксплуатации ПО не может быть изменено, т. к. пользователь не имеет к нему доступа.

ПО предназначено для сбора, преобразования, обработки, отображения на дисплее устройств и передачи на внешние устройства результатов измерений и диагностической информации.

Нормирование метрологических характеристик устройств проведено с учетом влияния ПО. Уровень защиты встроенного ПО и измерительной информации от преднамеренных и непреднамеренных изменений «низкий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на титульные листы эксплуатационной документации типографическим способом и на корпус устройства методом лазерной гравировки.

Таблица 4 - Комплектность

Сведения о методах измерений

приведены в эксплуатационном документе «Устройства электронные для распределения тепловой энергии alloc. Руководство по эксплуатации» в разделе 2 «Принцип работы».

Нормативные документы

ТУ 26.51.5-001-19616028-2020. Устройства электронные для распределения тепловой энергии alloc. Технические условия
