| Номер в госреестре | 85555-22 |
| Наименование СИ | Система измерительная расхода и количества природного газа, подаваемого на узел смешения с топливным газом, поз. 1H FQI 9002 |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Акционерное общество "ТАИФ-НК" (АО "ТАИФ-НК"), Республика Татарстан, г. Нижнекамск |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Система измерительная расхода и количества природного газа, подаваемого на узел смешения с топливным газом, поз. 1H-FQI-9002 (далее - СИКГ) предназначена для измерений объемного расхода и объема природного газа (далее - газ), приведенных к стандартным условиям (температура 20 °С, абсолютное давление 0,101325 МПа).
Принцип действия СИКГ основан на косвенном методе динамических измерений объемного расхода и объема газа, приведенных к стандартным условиям.
Конструктивно СИКГ состоит из одного измерительного трубопровода и шкафа системы обработки информации (далее - СОИ).
На измерительном трубопроводе установлены:
- преобразователи давления измерительные 3051 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее -регистрационный номер) 14061-15) модели 3051С;
- преобразователь давления измерительный 3051 (регистрационный номер 14061-15) модели 3051Т;
- термопреобразователь универсальный ТПУ 0304 (регистрационный номер 50519-17). В шкафу СОИ установлены:
- комплекс измерительно-вычислительный и управляющий STARDOM (регистрационный номер 27611-14) (далее - ИВК);
- преобразователи измерительные S, K, H (регистрационный номер 65857-16) модели KFD2-STC5-Ex1.2O.
Знак утверждения типа СИКГ наносится по центру титульного листа паспорта и маркировочной таблички типографским способом.

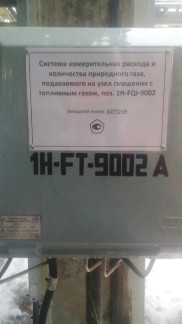

Заводской номер СИКГ в виде цифро-буквенного обозначения, состоящий из букв латинского алфавита и арабских цифр, нанесен типографским способом на табличку, расположенную на лицевой стороне обогреваемого шкафа, в котором размещен преобразователь перепада давления. Общий вид обогреваемого шкафа представлен на рисунке 1.
Нанесение знака поверки на СИКГ не предусмотрено.
Пломбирование СИКГ не предусмотрено.
Рисунок 1 - Общий вид обогреваемого шкафа
Программное обеспечение (далее - ПО) СИКГ реализовано на базе ПО ИВК и обеспечивает реализацию функций СИКГ.
Системное ПО установлено в энергонезависимую память ИВК на заводе изготовителе во время производственного цикла. Оно недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования ИВК.
Прикладное ПО «КПТС Stardom-Flow», установленное в ИВК, предназначено для расчета расхода и физических свойств газа в соответствии с ГОСТ 8.586.5-2005 и ГОСТ 30319.3-2015 соответственно.
Метрологические характеристики СИКГ нормированы с учетом влияния ПО.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | CRC | CRC FLOW |
| Цифровой идентификатор ПО (CRC16) | 242С | 78В2 |
| Назначение ПО | Расчет физических свойств газа | Расчет расхода газа |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений объемного расхода газа, приведенного к стандартным условиям, м3/ч | от 2440,11 до 15129,50 |
| Пределы допускаемой относительной погрешности измерений объемного расхода и объема газа, приведенных к стандартным условиям, % | ±2,5 |
| Пределы допускаемой приведенной погрешности измерений сигналов силы постоянного тока от 4 до 20 мА, % диапазона измерений | ±0,12 |
| Пределы допускаемой относительной погрешности вычислений объемного расхода газа, приведенного к стандартным условиям, % | ±0,01 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Перепад давления на сужающем устройстве, кПа | от 1,0 до 25,0 |
| Избыточное давление газа, МПа | от 0,9 до 1,3 |
| Температура газа, °С | от -5 до 30 |
| Условия эксплуатации: - температура окружающей среды в месте установки преобразователей давления, °С - температура окружающей среды в месте установки термопреобразователя, °С - температура окружающей среды в месте установки СОИ, °С - атмосферное давление, кПа | от 10 до 40 от -30 до 40 от 10 до 30 от 84,0 до 106,7 |
| Время наработки на отказ, ч | 36000 |
| Примечание - Относительная влажность в месте установки средств измерений СИКГ должна соответствовать условиям эксплуатации, приведенным в описаниях типа и (или) эксплуатационных документах данных средств измерений. | |
наносится по центру титульного листа паспорта и маркировочной таблички типографским способом.
Таблица 4 - Комплектность СИКГ
| Наименование | Обозначение | Количество |
| Система измерительная расхода и количества природного газа, подаваемого на узел смешения с топливным газом, поз. 1H-FQI-9002, заводской № KGPT0-04 | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Паспорт | - | 1 экз. |
| Методика поверки | - | 1 экз. |
Инструкция «Государственная система обеспечения единства измерений. Расход и объем природного газа. Методика измерений системой измерительной расхода и количества природного газа, подаваемого на узел смешения с топливным газом, поз. 1H-FQI-9002», свидетельство об аттестации методики (метода) измерений 2802/1-320-311459-2022.
Нормативные документы, устанавливающие требования к средству измерений
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»
Приказ Росстандарта № 2825 от 29 декабря 2018 г. «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»
Правообладатель
Акционерное общество «ТАИФ-НК» (АО «ТАИФ-НК»)
ИНН 1651025328
Адрес: 423574, Республика Татарстан, Нижнекамский район, г. Нижнекамск, ул. Соболековская, здание 45, офис 108
Телефон: (8555) 38-16-16, факс: (8555) 38-17-17 Web-сайт: https://www.taifnk.ru/
E-mail: kgpto@taifnk.ru
