| Номер в госреестре | 85558-22 |
| Наименование СИ | Трансформаторы тока встроенные |
| Обозначение типа СИ | SBL 0.8 H |
| Изготовитель | "ELEQ b.v.", Германия |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока встроенные SBL 0.8 H (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Трансформаторы тока смонтированы снаружи на высоковольтных вводах элегазовых выключателей. Трансформаторы тока помещены в съемный влагозащищенный корпус. Первичной обмоткой трансформаторов тока является токоведущий стержень, проходящий через ввод. Высоковольтная изоляция обеспечивается композиционным (полимерным) изолятором-покрышкой ввода, заполненным элегазом, напряжение по длине покрышки эффективно выравнивается посредством внутреннего экрана. Вторичные обмотки размещаются на тороидальных сердечниках, выполненных из ленты текстурированной кремнистой стали. Трансформаторы тока выполнены с вторичными обмотками, равномерно распределенными по сердечникам для обеспечения высокой точности. Выводы вторичных обмоток подключены к клеммным колодкам, закрепленным в шкафу управления выключателя. Клеммные колодки закрыты крышками с возможностью пломбирования для предотвращения несанкционированного доступа к выводам. На корпусе трансформаторов тока размещена маркировочная табличка с указанием технических данных.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
К трансформаторам тока данного типа относятся трансформаторы тока встроенные SBL 0.8 H зав. № 08002076, 08002077, 08002078, 09022242, 09022243, 09022244, 09022283, 09022284, 09022285.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифрового обозначения.
Общий вид средства измерений с указанием места нанесения заводского номера приведен на рисунке 1.

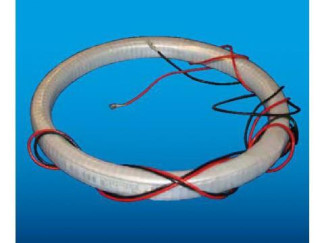

Рисунок 1 - Общий вид средства измерений с указанием места нанесения заводского номера
Пломбирование трансформаторов тока не предусмотрено.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение для заводских номеров | ||
| 08002076, 08002077, 08002078 | 09022242, 09022243, 09022244 | 09022283, 09022284, 09022285 | |
| Номинальный первичный ток 11ном, А | 1500 | 500; 1000; 1500; 2000 | 500; 1000; 1500; 2000 |
| Номинальный вторичный ток Ьном, А | 5 | 5 | 5 |
| Номинальная частота £юм, Гц | 50 | 50 | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,5 | 0,2 | 0,2S |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 20 | 10; 20; 30; 40 | 10; 20; 30; 40 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -45 до +40 |
Знак утверждения типа наносится
на титульный лист паспорта трансформатора тока типографским способом. Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока встроенный | SBL 0.8 H | 1 шт. |
| Паспорт | SBL 0.8 H | 1 экз. |
приведены в разделе «Общие сведения» паспорта трансформатора тока.
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ Р 8.859-2013 Государственная система обеспечения единства измерений (ГСИ). Государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока
Техническая документация изготовителя
