| Номер в госреестре | 85560-22 |
| Наименование СИ | Гистерезисграфы |
| Обозначение типа СИ | PERMAGRAPH |
| Изготовитель | Magnet-Physik Dr. Steingroever GmbH, Германия |
| Год регистрации | 2022 |
| Срок свидетельства | 13.05.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Гистерезисграфы PERMAGRAPH (далее - гистерезисграфы) предназначены для измерений магнитных характеристик (остаточной намагниченности, остаточной индукции, коэрцитивной силы по намагниченности и индукции, максимального энергетического произведения) образцов магнитотвердых материалов (далее - МТМ) различных типов в режиме перемагничивания квазистатическим магнитным полем в замкнутой магнитной цепи.
Принцип действия гистерезисграфов заключается в перемагничивании образца по петле гистерезиса медленноменяющимся (квазистатическим) магнитным полем в замкнутой магнитной цепи. Контролируемый образец изделия (далее - образец) помещается в межполюсной зазор электромагнита так, чтобы образовалась замкнутая магнитная цепь. Вокруг образца располагается компенсированная измерительная катушка (далее - катушка), содержащая две обмотки. Одна обмотка катушки реагирует на изменение напряженности магнитного поля через неё, а вторая на изменение намагниченности образца. Образец намагничивается, создаваемым в межполюсном зазоре электромагнита плавно-меняющимся магнитным полем до уровня насыщения, затем размагничивается плавно-меняющимся магнитным полем (для высококоэрцитивных материалов намагничивание производится вне установки импульсным магнитным полем). Сигнал с обмоток измерительной катушки поступает на флюксметры, выходной сигнал одного из которых пропорционален напряженности магнитного поля, а другого - намагниченности образца. Сигналы, полученные с флюксметров, позволяют построить петлю гистерезиса или кривую размагничивания (для высококоэрцитивных магнитотвердых материалов) и рассчитать характеристики образца магнитотвердых материалов.
Гистерезисграф состоит из измерительного блока с двумя всторенными флюксметрами (или двухканальный интегратор, выполняющий функции флюксметров) и источником питания SPV, электромагнита со сменными полюсными наконечниками, компенсированных измерительных катушек JH, комплекта приспособлений для температурных измерений (нагревательные полюса, термопара, температурные катушки JHT), персонального компьютера с предустановленным программным обеспечением и контрольного образца никеля для проверки работоспособности. Состав гистерезисграфа (количество измерительных катушек, электромагнит, сменные полюса и др.) может варьироваться в зависимости от комплекта поставки или конкретных требований заказчика.
Гистерезисграфы выпускаются в двух модификациях PERMAGRAPH С-300 и PERMAGRAPH L, отличающихся комплектацией, метрологическими и техническими характеристиками. В измерительном блоке PERMAGRAPH С-300 установлены два флюксметра электронных EF 5, в измерительном блоке PERMAGRAPH L установлен двухканальный интегратор.
Заводской номер указывается на передней панели корпуса измерительного блока методом наклейки. Общий вид средства измерений представлен на рисунке 1.

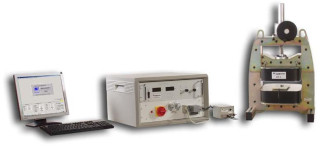

Рисунок 1 - Общий вид гистерезисграфа PERMAGRAPH (а - гистерезисграф PERMAGRAPH L с электромагнитом EP 5; б - гистерезисграф PERMAGRAPH С-300 с электромагнитом EP 3)
Пломбирование гистерезисграфа не предусмотрено. Нанесение знака поверки на гистерезисграф не предусмотрено.
Программное обеспечение (ПО) предназначено для управления процессом измерений, обработки информации, для визуального отображения и хранения результатов измерений. Уровень защиты ПО «Средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Perma |
| Номер версии (идентификационный номер) ПО | не ниже 7.0.2.3 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Максимальная напряженность магнитного поля для зазора 10 мм, не менее, кА/м: - для стандартных полюсных наконечников диаметром 92 мм - для концентрирующих полюсных наконечников диаметром 65 мм | 2200 2500 |
| Пределы допускаемой относительной погрешности максимальной напряженности магнитного поля, % | ±2,0 |
| Диапазон измерения магнитного потока, Вб | от 0,001 до 0,1 |
| Пределы допускаемой относительной погрешности измерений магнитного потока, % | ±0,5 |
| Диапазон измерений остаточной индукции образца, Тл | от 0,2 до 1,4 |
| Пределы допускаемой относительной погрешности измерений остаточной индукции, % | ± 3,5 |
| Предел допускаемого СКО случайной составляющей относительной погрешности измерений остаточной индукции, % | 1,2 |
| Диапазон измерений коэрцитивной силы по индукции, кА/м | от 100 до 1890 |
| Пределы допускаемой относительной погрешности измерений коэрцитивной силы по индукции, % | ± 4,5 |
| Предел допускаемого СКО случайной составляющей относительной погрешности коэрцитивной силы по индукции, % | 1,5 |
| Диапазон измерений коэрцитивной силы по намагниченности, кА/м | от 100 до 2000 |
| Пределы допускаемой относительной погрешности измерений коэрцитивной силы по намагниченности, % | ± 4,5 |
| Предел допускаемого СКО случайной составляющей относительной погрешности коэрцитивной силы по намагниченности, % | 1,5 |
| Диапазон измерений максимального энергетического произведения, кДж/м3 | от 30 до 500 |
| Пределы допускаемой относительной погрешности измерений максимального энергетического произведения | ±5,5 |
| Предел допускаемого СКО случайной составляющей относительной погрешности измерений максимального энергетического произведения, % | 2,0 |
| Диапазон измерений намагниченности (поляризации) насыщения никеля, кА/м (Тл) | от 0,8 до 1000 (от 0,001 до 1,3) |
| Предел допускаемого СКО случайной составляющей относительной погрешности измерений намагниченности (поляризации) насыщения никеля, % | 1,5 |
| Наименование характеристики | Значение | |
| PERMAGRAPH L | PERMAGRAPH С-300 | |
| Габаритные размеры измерительного блока, | ||
| мм, не более | ||
| - высота | 340 | 600 |
| - ширина | 550 | 560 |
| - длина | 600 | 600 |
| Масса измерительного блока, кг, не более | 90 | 95 |
| Диаметр измеряемых образцов, мм | от 6 до 60 | |
| Диапазон устанавливаемых значений темпера | от 30 до 200 | |
| туры, °С | ||
| Условия эксплуатации: | ||
| - температура окружающей среды, °С | от +15 до +30 | |
| - относительная влажность, % | от 5 до 80 | |
| Параметры электрического питания: | ||
| - напряжение переменного тока, В | 380±38 | |
| - частота переменного тока, Гц | 50/60 | |
наносится на титульный лист инструкции по эксплуатации типографским методом или методом наклейки.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Гистерезисграф PERMAGRAPH в составе: | PERMAGRAPH | 1 шт. |
| - измерительный блок; | SPV | 1 шт. |
| - электромагнит*; | EP 5 или EP 3 | 1 шт. |
| - полюсные наконечники*; | - | 1 шт. |
| - компенсированные измерительные катушки*; | JH | 4 шт. |
| - нагревательные полюса*; | - | 1 шт. |
| - температурные измерительные катушки*; | JOT | 1 шт. |
| - термопара*; | - | 1 шт. |
| - контрольный образец Ni | - | 1 шт. |
| Персональный компьютер с ПО | ПК | 1 шт. |
| Инструкция по использованию программного обеспечения для PERMAGRAPH С/L. Perma. | ИЭ ПО | 1 экз. |
| Инструкция по эксплуатации. PERMAGRAPH С-300 (L) с компьютерным управлением (гистерезисграфа) | ИЭ | 1 экз. |
| Описание типа Гистерезисграф PERMAGRAPH | ОТ | 1 экз. |
| * комплектация гистерезисграфа зависит от модификации и требований заказчика | ||
приведены в разделе 3 «Эксплуатация» Инструкции по эксплуатации
Нормативные документы, устанавливающие требования к Гистерезисграфам PERMAGRAPH
Государственная поверочная схема для средств измерений мощности магнитных потерь магнитомягких материалов и магнитных характеристик магнитотвердых материалов, утвержденная приказом Федерального агентства по техническому регулированию и метрологии № 2816 от 29.12.2018 г.
МРН.100.01.СП. Стандарт предприятия. Гистерезисграфы PERMAGRAPH
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
