| Номер в госреестре | 85564-22 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | ЗНОГ-110-79-У3 |
| Изготовитель | Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "Запорожский завод высоковольтной аппаратуры"), Украина |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения ЗНОГ-110-79-У3 (далее - трансформаторы) предназначены для применения в составе комплектных распределительных устройств с элегазовой изоляцией класса напряжения 110 кВ для передачи сигнала измерительной информации средствам измерения, устройствам защиты, автоматики, сигнализации и управления.
Принцип действия трансформаторов основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности. Трансформаторы напряжения относятся к классу масштабных измерительных преобразователей электрических величин.
Трансформатор состоит из шихтованного магнитопровода стержневого типа на стержне которого находится многослоевая обмотка высокого напряжения, выполненная из круглого провода малого диаметра первичная обмотка и две вторичные обмотки (основная и дополнительная).
Обмотки, магнитопровод и другие конструктивные элементы трансформатора помещены в герметичный кожух цилиндрической формы с эллиптическими днищами. Внутренняя полость трансформатора заполняется элегазом, служащим изолирующей и теплоотводящей средой.
На опорной поверхности трансформатора имеется болтовое соединение, предназначенное для его заземления.
Трансформатор допускает произвольную установку (вертикальную, горизонтальную) при условии вертикальности плоскости проходящей через ось трансформатора и стрелку, нанесенную на кожухе.

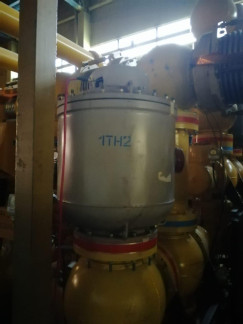

Общий вид трансформаторов напряжения и места пломбирования представлены на рисунке 1.
Знак поверки наносится на свидетельство о поверке.
Заводской номер трансформатора наносится на самоклеящуюся информационную табличку (шильд) на корпусе.
Место
пломбирования
Место
пломбирования
Рисунок 1 - Общий вид трансформатора напряжения типа ЗНОГ-110-79-У3 и обозначение места пломбировки от несанкционированного доступа
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение для заводских номеров | ||
| 16, 20 | 22, 26, 27 | 39, 42, 43, 45 | |
| Год выпуска | 1984 | 1985 | 1986 |
| Исполнение трансформатора | ЗНОГ-110-79-У3 | ||
| Номинальное напряжение первичной обмотки (А-Х), В | 110000/V3 | ||
| Значения номинальных напряжений вторичных обмоток, В - основных вторичных обмоток (а-х) - дополнительной вторичной обмотки (ад-хд) | 100/V3 100 | ||
| Номинальная частота переменного тока, Гц | 50 | ||
| Классы точности | 0,5; 1,0; 3,0 | ||
| Наименование характеристики | Значение для заводских номеров | |
| 16, 20 | 22, 26, 27 39, 42, 43, 45 | |
| Значения номинальных мощностей вторичных обмоток, ВА - в классе точности 0,5 | 400 | |
| - в классе точности 1,0 | 600 | |
| - в классе точности 3,0 | 1200 | |
| Предельная мощность дополнительной обмотки, В А | 1600 | |
| Предельная мощность трансформатора, ВА | 2500 | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -45 до +40 |
наносится на паспорт типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения | ЗНОГ-110-79-У3 | 9 шт. |
| Паспорт | - | 9 шт. |
приведены в разделе 1 «Общие сведения» паспорта трансформатора напряжения.
Нормативные документы, устанавливающие требования к трансформаторам напряжения ЗНОГ-110-79-У3
ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки Правообладатель
Открытое акционерное общество «Запорожский завод высоковольтной аппаратуры» (ОАО «Запорожский завод высоковольтной аппаратуры»), Украина
Адрес: 69069, Украина, г.Запорожье, Днепропетровское шоссе, 13
| Зарегистрировано поверок | 9 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
