| Номер в госреестре | 85565-22 |
| Наименование СИ | Преобразователь давления измерительный |
| Обозначение типа СИ | Hitachi EPR-N8S |
| Изготовитель | "Hitachi High-Tech Solutions Corporation", Япония |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователь давления измерительный Hitachi EPR-N8S (далее -преобразователь) предназначен для преобразования значений давления в унифицированный электрический выходной сигнал постоянного тока.
В преобразователе давления измерительном Hitachi EPR-N8S реализован тензорезистивный принцип измерений, который основан на действии моста Уитстона: четыре тензорезистора нанесены на измерительную мембрану, упругая деформация которой приводит к изменению сопротивлений тензорезисторов и, как следствие, к разбалансу моста. Разбаланс мостовой схемы преобразуется электронной схемой в унифицированный аналоговый и/или цифровой выходной сигнал.
Конструктивно преобразователь выполнен в виде выносной части с чувствительным элементом, капиллярной трубки и электронного преобразователя заключенного в корпус.
К преобразователям данного типа относится преобразователь давления измерительные Hitachi EPR-N8S с заводским номером 1118281.
Защита от несанкционированного вмешательства обеспечивается путем пломбировки товарным знаком предприятия-поставщика предотвращающий вскрытие корпуса преобразователя.
Заводской номер наносится методом лазерной гравировки на маркировочную табличку, прикрепленную к корпусу преобразователя, и обеспечивает идентификацию преобразователя, а также возможность прочтения и сохранность указанной информации в процессе эксплуатации преобразователя.
Знак поверки наносится в соответствующий раздел паспорта и/или на свидетельство о поверке. Нанесение знака поверки на преобразователь не предусмотрено.
Общий вид преобразователя представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, представлена на рисунке 2.

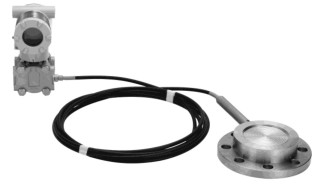

Рисунок1 - Общий вид преобразователя давления измерительного Hitachi EPR-N8S,
зав.№ 1118281
\
отсутствует.
Таблица 1 - Метрологические характеристики преобразователей
| Наименование характеристики | Значение |
| Диапазон измерений избыточного давления, кПа - Hitachi EPR-N8S, зав.№ 1118281 | от -100 до 600 |
| Пределы допускаемой основной приведенной погрешности измерений избыточного давления, % | ±0,5 |
| Продолжение таблицы 1 | Лист № 3 Всего листов 4 |
| Пределы допускаемой дополнительной приведенной погрешности от изменения температуры окружающей среды в рабочем диапазоне температур, в процентах от верхнего предела измерений, % | ±(0,1+1,3Т*/50) |
| Величина унифицированного токового выходного сигнала, мА | от 4 до 20 |
| *Т - диапазон изменения температуры окружающей среды, °С - Нормирующим значением для приведенной погрешности является верхний предел | |
| диапазона измерений. - Нормальные значения температуры от +20 °С до +23 °С. | |
Таблица 2 - Основные технические характеристики преобразователя
| Наименование характеристики | Значение |
| Тип рабочей измеряемой среды | газ / жидкость |
| Максимальная температура рабочей среды, °С | +310 |
| Электрическое питание преобразователей: | |
| - от источника питания постоянного тока напряжением, В | от 11,4 до 42,0 |
| Потребляемая мощность: | |
| - при питании от источника постоянного тока, ВА, не более | 10 |
| Габаритные размеры: | |
| - преобразователя (длина х ширина х высота), мм, не более | 197х 117 х 190 |
| - капиллярной части (длина), мм, не более | 5000 |
| - выносной части (диаметр х длина), мм, не более | 191х 322 |
| Масса, кг, не более | 11 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | от -40 до +85 |
| - относительная влажность при температуре + 30 °С, %, не более | 98 |
| - атмосферное давление, кПа | от 84 до 106,7 |
наносится на титульные листы паспорта и руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность
| Наименование | Обозначение | Количество |
| Преобразователь давления измерительный Hitachi EPR-N8S | EPR-N8S-G20-H-ST-C(-100~600 kPa)-IEC-M-X7-E0-5-HC-F435 -SVT X7=80A150 TG-T, зав.№ 1118281 | 1 |
| Преобразователь давления измерительный Hitachi EPR-N8S. Руководство по эксплуатации. | - | 1 |
| Преобразователь давления измерительный Hitachi EPR-N8S. Паспорт. | - | 1 |
приведены в разделе 1 документа «Преобразователь давления измерительный Hitachi EPR-N8S. Руководство по эксплуатации».
Приказ Федерального агентства по техническому регулированию и метрологии от 29 июня 2018 г. №1339 Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа
Правообладатель
«Hitachi High-Tech Solutions Corporation», Япония Адрес: 500, Miyu-cho, Mito-shi, Ibaraki-ken 319-0316, Япония Телефон (факс): +81-29-257-5100 (+81-29-257-5120)
