| Номер в госреестре | 85569-22 |
| Наименование СИ | Анализаторы электрических цепей и сигналов комбинированные портативные |
| Обозначение типа СИ | FieldFox N9900B |
| Изготовитель | Компания "Keysight Technologies, Inc.", США; Компания "Keysight Technologies Malaysia Sdn. Bhd.", Малайзия |
| Год регистрации | 2022 |
| Срок свидетельства | 13.05.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы электрических цепей и сигналов комбинированные портативные FieldFox N9900B, (далее - анализаторы) предназначены для измерений ослабления, КСВН, фазы коэффициентов отражения и передачи двухполюсных и четырехполюсных СВЧ устройств, а также измерений характеристик спектра периодически повторяющихся сигналов и стационарных шумов в коаксиальных трактах типа 2,4 мм.
Анализаторы в зависимости от варианта исполнения функционируют в режиме анализатора цепей или анализатора кабелей и антенн, или анализатора спектра.
Анализаторы выпускаются следующих модификаций - FieldFox N9950B, FieldFox N9951B, FieldFox N9952B, FieldFox N9960B, FieldFox N9961B, FieldFox N9962B.
Принцип действия анализаторов в режиме анализатора цепей и анализатора кабелей и антенн основан на воздействии на исследуемый объект сигналом с выхода встроенного синтезатора частоты (СЧ) и раздельном измерении параметров падающего и отраженного сигналов. Принцип действия анализаторов в режиме анализатора спектра основан на последовательном анализе спектра, анализатор функционирует как перестраиваемый автоматически или вручную гетеродинный приемник с индикацией амплитуд спектральных компонент.
Функционально анализатор состоит из: синтезатора частоты, приемника, блока разделения сигнала на падающий и отраженный, блока вычисления и управления, блока питания и аккумуляторной батареи.
Конструктивно анализатор представляет собой моноблок, на передней панели которого расположены органы управления и жидкокристаллический индикатор, на верхней панели расположены ВЧ и СВЧ соединители для подключения объектов измерений и внешних антенн. На правой боковой панели под защитными крышками расположены соединитель входа и выхода опорного генератора, соединитель выхода промежуточной частоты, вспомогательные соединители USB и SD Card для подключения внешних запоминающих устройств, mini-USB и LAN для удаленного управления. На левой боковой панели расположен громкоговоритель и разъемы для подключения внешнего источника питания и наушников.
В зависимости от установленных опций анализаторы могут обеспечивать работу в режиме измерения коэффициента шума и коэффициента усиления с отображением интервалов погрешности измеренного коэффициента шума, анализатора спектра реального времени c полосой анализа до 10, 40 или 120 МГц (в зависимости от опции), векторного анализатора сигналов, анализатора сигналов базовых станций, работающих по стандартам 4G и 5G.
| Таблица | |
| Опция | Функциональное назначение |
| 010 | Измерение во временной области в режиме анализатора цепей |
| 210 | Режим анализатора цепей, измерение S11/S21 |
| 211 | Режим анализатора цепей, полные двухпортовые измерения S-параметров |
| 212 | Приложение для однопортовых измерений балансных/смешанных S-параметров |
| 215 | Рефлектометрия во временной области (TDR) |
| 305 | Режим анализатора параметров кабелей и антенн |
| 308 | Режим векторного анализа напряжения (векторный вольтметр) |
| 320 | Режим измерения на отражение (КСВН и обратные потери) |
| 209 | Режим измерения длинных линий передачи с использованием двух приборов (ERTA) |
| 220 | Режим перестраемого генератора для анализа спектра |
| 233 | Режим анализатора спектра |
| 235 | Внутренний предусилитель для работы в режиме анализатора спектра |
| 236 | Приложение для анализа интерференции и спектрограмм |
| 238 | Измерение спектра в стробированном режиме |
| 312 | Приложение для сканирования каналов |
| 350 | Режим анализа спектра в реальном времени |
| 351 | Векторный анализ сигналов I/Q |
| 352 | Измерение вне и внутри помещений с привязкой к карте |
| 353 | I/Q стриминг |
| 355 | Возможность аналоговой демодуляции сигналов |
| 356 | Приложение для измерения коэффициента шума с функцией отображения интервалов погрешности измеренной величины коэффициента шума |
| 358 | Измерение напряженности электромагнитного поля |
| 360 | Приложение для работы с фазированными антенными решетками |
| 361 | Измерения параметров электромагнитных помех |
| 370 | Измерения по стандарту LTE FDD |
| 371 | Измерения по стандарту LTE TDD |
| 377 | Измерения по стандарту 5G TF |
| 378 | Измерения по стандарту 5G NR |
| B04 | Полоса анализа 40 МГц |
| B10 | Полоса анализа 120 МГц |
| 208 | Режим измерения со смещением по частоте с внешним USB измерителем мощности |
| 302 | Приложение для управления внешними датчиками мощности по интерфейсу USB |
| 310 | Режим измерителя мощности |
| 330 | Приложение для измерения параметров импульсных сигналов с внешним USB измерителем мощности |
| Опция | Функциональное назначение |
| 030 | Управление с удаленного устройства через сетевой протокол |
| 307 | Встроенный приемник сигналов ГНСС (GPS, GLONASS, BeiDou, Galileo) |
| 309 | Встроенный источник постоянного тока смещения |
Анализаторы выпускаются в унифицированных корпусах. Самоклеящаяся этикетка с заводским (серийным) номером, однозначно идентифицирующим каждый экземпляр анализатора размещена на задней панели.
Корпус анализаторов обеспечивает степень защиты IP53 от проникновения посторонних объектов по ГОСТ 14254-2015. Внешний вид анализаторов, имеющих различные выходные соединители, место нанесения обозначения типа, место пломбировки от несанкционированного доступа и место нанесения знака приведены на рисунках 1 и 2.
Для предотвращения несанкционированного доступа к внутренним частям анализаторов один из винтов крепления корпуса пломбируется.
Самоклеящаяся этикетка с заводским (серийным) номером, однозначно идентифицирующим каждый экземпляр генераторов размещена на задней панели.
в)

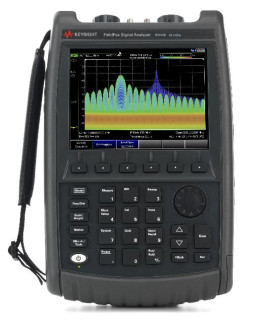

Рисунок 1 - Анализаторы FieldFox N9950B, FieldFox N9951B, FieldFox N9952B, FieldFox N9960B, FieldFox N9961B, FieldFox N9962B а) Общий вид анализатора; б) общий вид сзади; в) вид со стороны разъемов.
Программное обеспечение (далее - ПО) анализаторов представляет собой приложение, работающее в среде ОС Windows CE, установленной на встроенный компьютер анализатора.
Встроенное ПО приложения идентифицируется непосредственно, как исполняемый файл, во внутренней программной среде анализатора при помощи специальных программ-идентификаторов. Производителем не предусмотрен иной способ идентификации программного и микропрограммного обеспечения.
Метрологически значимая часть ПО и измеренные данные не требуют специальных средств защиты от преднамеренных и непреднамеренных изменений. Метрологически значимая часть встроенного микропрограммного ПО записана на жесткий диск встроенного компьютера.
Уровень защиты ПО «низкий» в соответствии с Р 50.2.077-2014.
Таблица 2
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | FieldFox Handled Analyzer Firmware |
| Номер версии (идентификационный номер) ПО | не ниже А. 11.26 |
| Цифровой идентификатор ПО | - |
Таблица 3 - Метрологические характеристики анализаторов
| Наименование характеристики | Модель анализатора FieldFox | ||
| N9950B N9960B | N9951B N9961B | N9952B N9962B | |
| Тип коаксиального соединителя измерительного порта | 2,4 мм вилка | ||
| Пределы допускаемой относительной погрешности частоты опорного генератора стандартная комплектация опция 307 | ±1,910-6 ±1,010-8 | ||
Таблица 4 - Метрологические характеристики анализаторов при работе в режиме анализатора спектра_
| Наименование характеристики | Значение | ||
| N9950B N9960B | N9951B N9961B | N9952B N9962B | |
| Диапазон рабочих частот, кГц | от 9 до 32106 | от 9 до 44106 | от 9 до 50 106 |
| Диапазон регулировки частоты, Гц | от 0 до 32109 | от 0 до 44109 | от 0 до 50 109 |
| Пределы допускаемой абсолютной погрешности измерений частоты (при маркерных измерениях в режиме частотомера), Гц | ±^и^ • бОП 2 + Fpq3)), | ||
| Разрешение по частоте в режиме частотомера, Fpq | 1 Гц | ||
| Минимальное разрешение по частоте | 1 Гц | ||
| Наименование характеристики | Значение |
| Диапазон установки количества точек измерительной трассы | от 2 до 20001 |
| Ширина полосы пропускания узкополосного фильтра промежуточной частоты (Prbw), по уровню минус 3дБ, Гц - при полосе обзора 0 Гц с шагом, кратным (1, 3, 10) Гц - при полосе обзора не равной 0 Гц с шагом, кратным (1; 1,5; 2; 3; 5; 7,5; 10) Гц до 300 кГц, далее 300 кГц, 1, 3 и 5 МГц | от 10 до 5 106 от 1 до 5 106 |
| Диапазон установки полосы видеофильтра (VBW) с шагом 1; 1,5; 2; 3; 5; 7,5; 10, Гц | от 1 до 5 106 |
| Диапазон измерения уровня мощности, дБм7) | от уровня мощности собственных шумов до +20 |
| Диапазон установки ослабления входного аттенюатора с шагом 5 дБ, дБ | от 0 до 40 |
| Максимально допустимое значение мощности входного сигнала, дБм | 25 |
| Максимально допустимое значение постоянного напряжения на входе, В | ±40 |
| Наименование характеристики | Значение | |
| Пределы допускаемой абсолютной погрешности измерения уровня мощности сигнала на | ||
| частоте 50 МГц в рабочих условиях эксплуатации, дБ | ||
| Внутренний аттенюатор | ||
| 0 дБ; мощность входного | ||
| сигнала от минус 40 до минус | ±0,5 | |
| 5 дБм, предусилитель выкл.; полоса ПЧ: 300 Гц | ||
| Пределы допускаемой абсолютной погрешности измерения уровня мощности сигнала в | ||
| диапазоне частот в рабочих условиях эксплуатации, дБ | ||
| Предусилитель выкл.9) | ||
| от 9 кГц до 300 кГц включ. | ±2,2 | |
| св. 300 до 500 кГц включ. | ±2,2 | |
| св. 0,5 МГц до 18 ГГц включ. | ±1,0 | |
| св. 18 до 26,5 ГГц включ. | ±1,1 | |
| св. 26,5 до 32 ГГц включ. | ±1,2 | |
| св. 32 до 36 ГГц включ. | ±1,4 | |
| св. 36 до 44 ГГц включ. | ±2,0 | |
| св. 44 до 50 ГГц включ. | ±2,4 | |
| Уровень мощности собственных шумов10), дБм | Встроенный предусилитель вкл. | Встроенный предусилитель выкл. |
| от 9 кГц до 2 МГц включ. | -96 | -94 |
| св. 2 до 10 МГц включ. | -155 | -138 |
| св. 10 до 100 МГц включ. | -155 | -138 |
| св. 100 МГц до 2,1 ГГц включ. | -155 | -138 |
| св. 2,1 до 4 ГГц включ. | -155 | -138 |
| св. 4 до 7,5 ГГц включ. | -155 | -138 |
| св. 7,5 до 13 ГГц включ. | -152 | -138 |
| св. 13 до 26,5 ГГц включ. | -145 | -132 |
| св. 26,5 до 32 ГГц включ. | -151 | -141 |
| св. 32 до 40 ГГц включ. | -147 | -134 |
| св. 40 до 44 ГГц включ. | -141 | -128 |
| св. 44 до 50 ГГц включ. | -131 | -118 |
| Уровень фазового шума для центральной частоты 1 ГГц (при значениях отстройки от несущей) в рабочих условиях эксплуатации, дБн/Гц11) | ||
| 10 кГц | -109 | |
| 30 кГц | -110 | |
| 100 кГц | -105 | |
| 1 МГц | -119 | |
| 3 МГц | -125 | |
| 5 МГц | -126 | |
1) Fи - измеренное значение частоты, Гц
2) §ОП - значение пределы допускаемой относительной погрешности частоты опорного генератора
3) Fpq - разрешение по частоте в режиме частотомера, Гц
4) ПRвw - ширина полосы узкополосного фильтра (RBW),^
5) 5rbw - относительная погрешность установки полосы узкополосного фильтра,
5rbw = 5 % в режиме работы по алгоритму быстрого преобразования Фурье (БПФ), 16 % в шаговом режиме
6) Fp = полоса обзора/(количество точек трассы - 1)
7) дБм - мощность сигнала в дБ относительно 1 мВт.
8) Характеристика измеряется при следующих настройках: полоса пропускания фильтра ПЧ: 300 Гц, тип детектора: пиковый, ослабление входного аттенюатора: 20 дБ, мощность сигнала на входе измерительного порта минус 20 дБ (отн. 1 мВт); прогрев прибора не требуется.
9) Характеристика измеряется при следующих настройках: полоса пропускания фильтра ПЧ: 300 Гц, тип детектора: пиковый, ослабление входного аттенюатора: 10 дБ, мощность сигнала на входе измерительного порта минус 10 дБ (отн. 1 мВт); прогрев прибора не требуется.
10) Характеристика нормализована к полосе пропускания фильтра ПЧ 1 Гц и измеряется при следующих настройках: согласованная нагрузка на входе измерительного порта либо на входе внешнего предусилителя (при использовании), тип детектора: СКЗ, тип усреднения: логарифмический; ослабление входного аттенюатора: 0 дБ, уровень опорного сигнала: минус 20 дБм
11) дБн/Гц - дБ относительно мощности сигнала несущей частоты в полосе 1 Гц._
Таблица 5 - Метрологические характеристики анализаторов при работе в режиме анализатора спектра реального времени (опция 350)_
| Наименование характеристики | Значение | ||
| N9950B N9960B | N9951B N9961B | N9952B N9962B | |
| Диапазон рабочих частот, | от 1 до 32103 | от 1 до 44 • 103 | от 1 до 50 • 103 |
| МГц | |||
| Диапазон регулировки | от 5 до 32 106 | от 5 до 44 • 106 | от 5 до 50 • 106 |
| частоты, кГц | |||
| Максимальное значение полосы анализа в режиме анализатора спектра реального времени, | |||
| МГц | |||
| - стандартное исполнение | 10 | ||
| - опция B04 | 40 | ||
| - опция B10 | 120 | ||
| Диапазон установки полосы пропускания фильтра ПЧ, Гц | |||
| - стандартное исполнение | от 1 до 500 103 | ||
| - опция B04 | от 1 до 2 106 | ||
| - опция B10 | от 1 до 5 106 | ||
| Наименование характеристики | Значение | ||
| N9950B N9960B | N9951B N9961B | N9952B N9962B | |
| Минимальная длительность детектируемого | сигнала с вероятностью захвата 100%, мкс | ||
| - стандартное исполнение | 9,13 | ||
| - опция B04 | 6,13 | ||
| - опция B10 | 5,52 | ||
| Минимальная длительность детектируемого импульсного сигнала1) , нс | |||
| - стандартное исполнение | 11 | ||
| - опция B04 | 11 | ||
| - опция B10 | 47 | ||
| Количество точек | 821 | ||
| отображения | |||
| 1) Минимальная длительность детектируемого импульсного сигнала определяется как | |||
| ширина радиоимпульсного сигнала при котором ослабление амплитуды пикового значения | |||
| составляет не более 60 дБ по отношению к непрерывному сигналу того же уровня мощности и | |||
| частоты равной частоте заполнения. | |||
Таблица 6 - Метрологические характеристики анализаторов при работе в режиме векторного анализатора сигналов I/Q (опция 351)_
| Наименование характеристики | Модель анализатора FieldFox | ||
| N9950B N9960B | N9951B N9961B | N9952B N9962B | |
| Диапазон рабочих частот, | от 1 до 32103 | от 1 до 44 • 103 | от 1 до 50 • 103 |
| МГц | |||
| Диапазон регулировки | от 5 до 32 106 | от 5 до 44 • 106 | от 5 до 50 • 106 |
| частоты, кГц | |||
| Максимальное значение полосы анализа в режиме векторного анализа сигналов I/Q, МГц | |||
| - стандартное исполнение | 10 | ||
| - опция B04 | 40 | ||
| - опция B10 | 120 | ||
| Диапазон установки полосы обзора, Гц | |||
| - стандартное исполнение | от 10 до 10 106 | ||
| - опция B04 | от 10 до 40 106 | ||
| - опция B10 | от 10 до 120 106 | ||
| Максимальное время захвата в зависимости от полосы | обзора, с | ||
| 120 МГц | 0,89 | ||
| 100 МГц | 1 | ||
| 40 МГц | 2,6 | ||
| 10 МГц | 10,7 | ||
| 1 МГц | 107 | ||
| 100 кГц | 1073 | ||
| 10 кГц | 10737 | ||
Таблица 7 - Метрологические характеристики анализаторов при работе в режиме анализатора коэффициента шума с функцией отображения пределов допускаемой погрешности измерения коэффициента шума (опция 356)_
| Наименование характеристики | Модель анализатора FieldFox | |||||
| N9950B N9960B | N9951B N9961B | N9952B N9962B | ||||
| Диапазон рабочих частот, | от 10 до 32 103 | от 10 до 44 103 | от 10 до 50 103 | |||
| МГц | ||||||
| Коэффициент шума приемника анализатора в диапазоне частот, дБ | ||||||
| Встроенный | Встроенный | Встроенный | ||||
| Встроенный | предусилит. | предусилит. | предусилит. | |||
| предусилитель | вкл совместно | вкл совместно | вкл совместно | |||
| вкл. | с | U7227/8A вкл. | с U7227/8C вкл. | с U7227/8F вкл. | ||
| от 10 до 100 МГц включ. | 13,5 | 6,1 | - | - | ||
| св. 0,1 до 2,1 ГГц включ. | 13,5 | 5,5 | 6,5 | - | ||
| св. 2,1 до 4 ГГц включ. | 15,5 | 5,9 | 6,8 | 10,3 | ||
| св. 4 до 6 ГГц включ. | 15,5 | - | 5,9 | 8,4 | ||
| св. 6 до 7,5 ГГц включ. | 15,5 | - | 4,9 | 8,4 | ||
| св. 7,5 до 13 ГГц включ. | 19,5 | - | 6,1 | 9,0 | ||
| св. 13 до 18 ГГц включ. | 23,5 | - | 8,1 | 10,1 | ||
| св. 18 до 26,5 ГГц включ. | 23,5 | - | 7,1 | 10,1 | ||
| св. 26,5 до 32 ГГц включ. | 20,5 | - | - | 9,2 | ||
| св. 32 до 40 ГГц включ. | 22,5 | - | - | 9,8 | ||
| св. 40 до 44 ГГц включ. | 27,5 | - | - | 9,7 | ||
| св. 44 до 50 ГГц включ. | 34,5 | - | - | 11,9 | ||
| Количество точек измерительной трассы | 11, 21, 51, 101, 201, 401, 601, 801, 1001 | |||||
| Диапазон значений | ||||||
| номинальных полос | 5; 2; | ; 0,3 | ||||
| измерений, МГц | ||||||
| длинных линий передачи (ER | Л1 T ) о п ц и я 2 0 40 | |||
| Наименование характеристики | Модель анализатора FieldFox | |||
| N9950B N9960B | N9951B N9961B | N9952B N9962B | ||
| Диапазон установки частот в режиме источника сигнала, кГц | от 300 до 32 106 | от 300 до 44 106 | от 300 до 50 106 | |
| Диапазон регулировки частот в режиме приемника сигнала, кГц | от 9 до 32 106 | от 9 до 44 106 | от 9 до 50 106 | |
| Абсолютная погрешность измерения уровня входной мощности в диапазоне частот1), дБ: | ||||
| В диапазоне температур (23±5) °С | В рабочих условиях эксплуатации | |||
| от 2 МГц до 18 ГГ ц включ. | ±1,1 | ±1,3 | ||
| св. 18 до 26,5 ГГц включ. | ±1,2 | ±1,5 | ||
| св. 32 до 40 ГГц включ. | ±1,3 | ±1,8 | ||
| св. 40 до 43 ГГц включ. | ±1,6 | ±2,3 | ||
| св. 43 до 50 ГГц включ. | ±1,7 | ±3,2 | ||
| Абсолютная погрешность измерения уровня выходной мощности в диапазоне частот2), дБ: | ||||
| от 2 МГц до 18 ГГ ц включ. | ±1,0 | ±1,1 | ||
| св. 18 до 26,5 ГГц включ. | ±1,2 | ±1,5 | ||
| св. 32 до 40 ГГц включ. | ±1,6 | ±1,9 | ||
| св. 40 до 43 ГГц включ. | ±2,1 | ±2,5 | ||
| св. 43 до 50 ГГц включ. | ±2,6 | ±3,6 | ||
| Абсолютная погрешность измерения коэффициента усиления / потерь в диапазоне частот3), дБ | ||||
| от 2 МГц до 18 ГГ ц включ. | ±1,4 | ±1,7 | ||
| св. 18 до 26,5 ГГц включ. | ±1,8 | ±2,1 | ||
| св. 32 до 40 ГГц включ. | ±2,1 | ±2,8 | ||
| св. 40 до 43 ГГц включ. | ±2,7 | ±3,5 | ||
| св. 43 до 50 ГГц включ. | ±3,0 | ±4,8 | ||
| меряются при следующих настройках: уровень мощности на входе ус 10 дБм; тип детектора: пиковый; ослабление входного илитель: выкл; полоса пропускания фильтра ПЧ 30 кГц; змеряются при следующих настройках: уровень мощности на входе ус 10 дБм; тип детектора: пиковый; ослабление входного илитель: выкл; полоса пропускания фильтра ПЧ более 3 кГц меряются при следующих настройках: уровень мощности на входе ус 10 дБм; тип детектора: пиковый; ослабление входного илитель: выкл; полоса пропускания фильтра ПЧ более 300 кГц | ||||
| 1)Характеристики из измерительного порта: мин аттенюатора: 10 дБ; предус 2) Характеристики и измерительного порта: мин аттенюатора: 10 дБ; предус (включ.); 3)Характеристики из измерительного порта: мин аттенюатора: 10 дБ; предус (включ.). | ||||
| М | одель анализатора FieldFox | ||
| Наименование характеристики | N9950B N9960B | N9951B N9961B | N9952B N9962B |
| Диапазон рабочих частот, кГц | от 9 до 32 106 | от 9 до 44 106 | от 9 до 50 106 |
| Диапазон установки частоты: | от 5 до 32 106 | от 5 до 44 106 | от 5 до 50 106 |
| Пределы допускаемой абсолютной погрешности измерения уровня мощности в рабочих условиях эксплуатации1), дБ | |||
| Предусилитель выкл. | |||
| от 9 кГц до 500 кГц включ. | ±2,2 | ||
| св. 0,5 до 15 МГц включ. | ±1,0 | ||
| св. 15 МГц до 18 ГГц включ. | ±1,0 | ||
| св. 18 до 26,5 ГГц включ. | ±1,1 | ||
| св. 26,5 до 32 ГГц включ. | ±1,2 | ||
| св. 32 до 36 ГГц включ. | ±1,4 | ||
| св. 36 до 44 ГГц включ. | ±2,0 | ||
| св. 44 до 50 ГГц включ. | ±2,4 | ||
| ^Характеристика измеряется при следующих настройках: полоса пропускания фильтра ПЧ: 300 Гц, тип детектора: пиковый, ослабление входного аттенюатора: 10 дБ, мощность сигнала на входе измерительного порта: от минус 15 до минус 5 дБм. | |||
Таблица 1 0 - Метрологические характеристики анализаторов при работе в режиме встроенного источника постоянного смещения (опция 309)_
| Наименование характеристики | Значение |
| Тип соединителя для подачи смещения | SMB (вилка) |
| Диапазон установки напряжения постоянного тока, В | от +1 до +32 |
| Разрешение по напряжению, В | 0,1 |
| Максимальное значение выходного тока, А | 0,65 |
| Разрешение при измерении напряжения постоянного тока, А | 0,01 |
| Максимальный уровень выходной мощности, Вт | 7 |
Таблица 1 1 - Метрологические характеристики анализаторов при работе в режиме анализатора кабелей и антенн и режиме векторного анализатора цепей (только для моделей N9950B, N9951B, N9952B)____
| Наименование характеристики | Модель анализатора FieldFox | ||
| N9950B | N9951B | N9952B | |
| Диапазон рабочих частот, кГц | от 300 до 32 106 | от 300 до 44 106 | от 300 до 50 106 |
| Разрешение по частоте в диапазоне частот, Гц | |||
| от 30 кГц до 1,91211 ГГц включ. св. 1,91211 до 3,82461 ГГц включ. св. 3,82461 до 7,64961 ГГц включ. св. 7,64961 до 15,29961 ГГц включ. св. 15,29961 до 26,5 ГГц включ. св. 26,5 до 45,8 ГГц включ. св.45,8 до 50 ГГц включ. | 0,67 1,34 2,68 5,36 10,73 16,09 32,19 | ||
| Количество точек трассы, задаваемые по умолчанию | 101, 201, 401, 601, 801, 1001, 1601, 4001, 10001 | ||
| Количество точек трассы, задаваемые с помощью цифровой клавиатуры на передней панели прибора или программно | от 2 до 10001 | ||
| Значения ширины полосы узкополосного фильтра (RBW) в режиме векторного анализатора цепей, по уровню минус 3 дБ, кГц | 0,003; 0,01; 0,03; 0,1; 0,3; 1, 3, 10, 30, 100 | ||
| Системный динамический диапазон в диапазоне частот в рабочих условиях эксплуатации^, дБ | |||
| измерение S21 | измерение S12 | ||
| св. 1 до 10 МГц включ. | 100 | 101 | |
| св. 0,01 до 6 ГГц включ. | 108 | 110 | |
| св. 6 до 16 ГГц включ. | 106 | 107 | |
| св. 16 до 18 ГГц включ. | 105 | 109 | |
| св. 18 до 24 ГГц включ. | 105 | 107 | |
| св. 24 до 26,5 ГГц включ. | 103 | 104 | |
| св. 26,5 до 32 ГГц включ. | 100 | 99 | |
| св. 32 до 39 ГГц включ. | 98 | 93 | |
| св. 39 до 46 ГГц включ. | 87 | 90 | |
| св. 46 до 50 ГГц включ. | 81 | 86 | |
| Предел допускаемого среднего квадратичного отклонения случайной погрешности измерения величины (шум измерительной трассы) при полосе фильтра ПЧ 300 Гц в диапазоне частот в рабочих условиях эксплуатации | |||
| амплитуда, дБ СКЗ2) | фаза, градус СКЗ | ||
| св. 0,3 до 34 МГц включ. | 0,0010 | 0,0070 | |
| св. 34 МГц до 5 ГГц включ. | 0,0010 | 0,0070 | |
| св. 5 до 15 ГГц включ. | 0,0014 | 0,0140 | |
| св. 15 до 26,5 ГГц включ. | 0,0020 | 0,0270 | |
| св. 26,5 до 32 ГГц включ. | 0,0023 | 0,0320 | |
| св. 32 до 44 ГГц включ. | 0,0030 | 0,0500 | |
| св. 44 до 50 ГГц включ. | 0,0040 | 0,1200 | |
| Наименование характеристики | Модель анализатора FieldFox | ||
| N9950B | N9951B | N9952B | |
| Максимально допустимое значение мощности сигнала на входе измерительного порта, дБм | 25 | ||
| Максимально допустимое значение постоянного напряжения на входе измерительного порта, В | ±40 | ||
| Исправленные характеристики системы с использованием калибровочного набора | см. таблицу 12 | ||
| Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения и передачи | см. таблицу 13 | ||
| 1) Характеристика измеряется после выполнения нормализации при следующих настройках: согласованные нагрузки на измерительных портах, уровень выходной мощности: высокий; полоса фильтра ПЧ: 300 Гц, усреднение по 100 точкам. При работе в режиме анализатора кабелей и антенн динамический диапазон уменьшается на 20 дБ. 2) СКЗ - среднее квадратическое значение. | |||
Таблица 1 2 - Исправленные характеристики системы с использованием калибровочного набора при работе в режиме анализатора кабелей и антенн и режиме векторного анализатора цепей (только для моделей N9950B, N9951B, N9952B, N9953B) 1)_
| Исправленные характеристики системы с использованием калибровочных наборов 85056D, 85563A и 85564A | |||
| Диапазон частот | н н не Б ч ч аь рт пс ао к | Согласование источника, дБ | Неравномерность коэффициента отражения, дБ |
| Амплитуда, дБ | |||
| от 0,3 до 4 ГГ ц включ. | 42 | 40 | ±0,029 |
| св. 4 до 20 ГГц включ. | 34 | 30 | ±0,029 |
| св. 20 до 26,5 ГГц включ. | 26 | 24 | ±0,080 |
| св. 26,5 до 50 ГГц включ. | 26 | 23 | ±0,080 |
| Исправленные характеристики системы с использованием калибровочного набора 85561A | |||
| Диапазон частот | Направленн ость, дБ | Согласование источника, дБ | Неравномерность коэффициента отражения, дБ |
| Амплитуда, дБ | |||
| от 0,3 до 4 ГГ ц включ. | 36 | 31 | ±0,001 |
| св. 4 до 20 ГГц включ. | 26 | 25 | ±0,041 |
| св. 20 до 26,5 ГГц включ. | 24 | 23 | ±0,049 |
| св. 26,5 до 40 ГГц включ. | 20 | 19 | ±0,11 |
| Исправленные характеристики системы с использованием калибровочного набора 85562A | |||
| Диапазон частот | Направленн ость, дБ | Согласование источника, дБ | Неравномерность коэффициента отражения, дБ |
| Амплитуда, дБ | |||
| от 0,3 до 4 ГГ ц включ. | 36 | 34 | ±0,006 |
| св. 4 до 20 ГГц включ. | 28 | 27 | ±0,026 |
| св. 20 до 26,5 ГГц включ. | 28 | 25 | ±0,062 |
| св. 26,5 до 40 ГГц включ. | 25 | 23 | ±0,13 |
| Исправленные характеристики системы с использованием калибровочного набора N4692D с опцией 0DC | |||
| т с о К не Б л д в, аь ft п ев К | Согласование источника, дБ | Неравномерность коэффициента отражения, дБ | |
| Диапазон частот | |||
| Амплитуда, дБ | |||
| от 0,3 до 4 ГГ ц включ. | 40 | 38 | ±0,1 |
| св. 4 до 20 ГГц включ. | 38 | 35 | ±0,1 |
| св. 20 до 26,5 ГГц включ. | 35 | 30 | ±0,1 |
| св. 26,5 до 40 ГГц включ. | 32 | 29 | ±0,12 |
| Исправленные характеристики системы с использованием калибровочного набора N4692D с опцией 010 | |||
| Направле нность, дБ | аа вк о к U S Я W S S f « лно, О & О £3 | Неравномерность коэффициента отражения, | |
| Диапазон частот | дБ | ||
| Амплитуда, дБ | |||
| от 0,3 до 4 ГГ ц включ. | 29 | 29 | ±0,18 |
| св. 4 до 20 ГГ ц включ. | 38 | 35 | ±0,10 |
| св. 20 до 26,5 ГГц включ. | 35 | 30 | ±0,10 |
| св. 26,5 до 40 ГГц включ. | 32 | 29 | ±0,12 |
| Исправленные характеристики системы с использованием калибровочного набора N4693D с опцией 0DC | |||
| Направлен ность, дБ | Согласова ние источника, дБ | Неравномерность коэффициента отражения, | |
| Диапазон частот | дБ | ||
| Амплитуда, дБ | |||
| от 0,3 до 4 ГГ ц включ. | 40 | 38 | ±0,05 |
| св. 4 до 20 ГГц включ. | 44 | 37 | ±0,05 |
| св. 20 до 26,5 ГГц включ. | 38 | 35 | ±0,06 |
| св. 26,5 до 50 ГГц включ. | 34 | 32 | ±0,08 |
| Исправленные характеристики системы с использованием калибровочного набора N4693D с опцией 010 | |||
| Направле нность, дБ | аа вк о к U g KW ла и ч д лно, О & О £3 | Неравномерность коэффициента отражения, | |
| Диапазон частот | дБ | ||
| Амплитуда, дБ | |||
| от 0,3 до 4 ГГ ц включ. | 27 | 25 | ±0,05 |
| св. 4 до 20 ГГц включ. | 44 | 37 | ±0,05 |
| св. 20 до 26,5 ГГц включ. | 38 | 35 | ±0,06 |
| св. 26,5 до 50 ГГц включ. | 34 | 32 | ±0,08 |
| Исправленные характеристики системы с использованием калибровочного набора BN 534913 | |||
| Направлен ность, дБ | Согласова ние источника, дБ | Неравномерность коэффициента отражения, | |
| Диапазон частот | дБ | ||
| Амплитуда, дБ | |||
| от 0,3 до 4 ГГ ц включ. | 34 | 34 | ±0,006 |
| св. 4 до 20 ГГц включ. | 30 | 26 | ±0,026 |
| св. 20 до 26,5 ГГц включ. | 25 | 23 | ±0,086 |
| св. 26,5 до 40 ГГц включ. | 19 | 18 | ±0,25 |
| Исправленные характеристики системы с использованием калибровочного набора BN 534914 | |||
| т с о К н не Б л д ей Л р С На | Согласование источника, дБ | Неравномерность коэффициента отражения, дБ | |
| Диапазон частот | |||
| Амплитуда, дБ | |||
| от 0,3 до 4 ГГ ц включ. | 30 | 29 | ±0,005 |
| св. 4 до 20 ГГц включ. | 29 | 28 | ±0,042 |
| св. 20 до 26,5 ГГц включ. | 25 | 23 | ±0,072 |
| св. 26,5 до 50 ГГц включ. | 18 | 18 | ±0,24 |
| ^Характеристика измеряется при отклонении от температуры калибровки не более 1°С, после полной двухпортовой калибровки при полосе пропускания фильтра ПЧ равной 10 Гц, | |||
| после прогрева в течение 60 минут, без усреднений, режим экономии заряда батареи: выкл. | |||
Таблица 1 3 - Пределы допускаемой абсолютной погрешности измерений комплексных
коэффициентов отражения и передачи в режиме анализатора кабелей и антенн и режиме векторного анализатора цепей1) (только для моделей N9950B, N9951B, N9952B)_
| Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в диапазоне частот с использованием калибровочных наборов 85056D при уровне выходной мощности минус 15 дБм | ||||
| Значение модуля коэффициента отражения, дБ | Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента отражения, дБ | |||
| от 0,3 до 4000 МГц включ. | св. 4 до 20 ГГ ц включ. | св. 20 до 26,5 ГГц включ. | св. 26,5 до 50 ГГц включ. | |
| -40 | ±3,992 | ±7,647 | ±10,208 | ±13,158 |
| -35 | ±2,524 | ±4,941 | ±6,828 | ±9,166 |
| -30 | ±1,545 | ±3,354 | ±4,848 | ±6,786 |
| -25 | ±0,961 | ±2,167 | ±3,225 | ±4,670 |
| -20 | ±0,497 | ±1,161 | ±1,776 | ±2,667 |
| -15 | ±0,301 | ±0,716 | ±1,111 | ±1,699 |
| -10 | ±0,177 | ±0,428 | ±0,670 | ±1,038 |
| -5 | ±0,118 | ±0,290 | ±0,455 | ±0,709 |
| 0 | ±0,102 | ±0,255 | ±0,395 | ±0,615 |
| Значение модуля коэффициента отражения, дБ | Пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения, градус | |||
| от 0,3 до | св. 4 до | св. 20 до | св. 26,5 до | |
| 4000 МГц включ. | 20 ГГ ц включ. | 26,5 ГГц включ. | 50 ГГц включ. | |
| -40 | ±33,434 | ±80,902 | ±128,284 | ±203,330 |
| -35 | ±19,723 | ±43,476 | ±67,190 | ±111,720 |
| -30 | ±11,154 | ±27,006 | ±42,834 | ±67,863 |
| -25 | ±6,703 | ±16,241 | ±25,764 | ±40,802 |
| -20 | ±3,376 | ±8,203 | ±13,010 | ±20,600 |
| -15 | ±2,024 | ±4,939 | ±7,826 | ±12,386 |
| -10 | ±1,184 | ±2,920 | ±4,609 | ±7,287 |
| -5 | ±0,787 | ±1,978 | ±3,098 | ±4,886 |
| 0 | ±0,681 | ±1,717 | ±2,671 | ±4,211 |
| Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в диапазоне частот с использованием калибровочных наборов 85056D при уровне выходной мощности минус 15 дБм | ||||
| Значение модуля коэффициента передачи, дБ | Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента передачи, дБ | |||
| от 0,3 до 4000 МГц включ. | св. 4 до 20 ГГ ц включ. | св. 20 до 26,5 ГГц включ. | св. 26,5 до 50 ГГц включ. | |
| -100 | ±1,192 | ±1,614 | ±1,614 | ±5,357 |
| -90 | ±0,413 | ±0,569 | ±0,569 | ±2,169 |
| -80 | ±0,140 | ±0,194 | ±0,196 | ±0,809 |
| -70 | ±0,046 | ±0,063 | ±0,069 | ±0,333 |
| -60 | ±0,026 | ±0,036 | ±0,045 | ±0,254 |
| -50 | ±0,023 | ±0,031 | ±0,041 | ±0,244 |
| -40 | ±0,022 | ±0,031 | ±0,041 | ±0,243 |
| -30 | ±0,022 | ±0,030 | ±0,041 | ±0,243 |
| -20 | ±0,022 | ±0,030 | ±0,041 | ±0,243 |
| -10 | ±0,022 | ±0,030 | ±0,040 | ±0,243 |
| 0 | ±0,025 | ±0,030 | ±0,040 | ±0,243 |
| 10 | ±0,023 | ±0,030 | ±0,041 | ±0,243 |
| 20 | ±0,047 | ±0,032 | ±0,043 | ±0,243 |
| Значение модуля коэффициента | Пределы допускаемой абсолютной погрешности измерений фазы коэффициента передачи, градус | |||
| передачи, дБ | от 0,3 до 4000 МГц включ | св. 4 до 20 ГГ ц включ. | св. 20 до 26,5 ГГц включ. | св. 26,5 до 50 ГГц включ. |
| -100 | ±8,435 | ±11,708 | ±11,708 | ±48,870 |
| -90 | ±2,797 | ±3,899 | ±3,898 | ±16,261 |
| -80 | ±0,938 | ±1,356 | ±1,355 | ±5,619 |
| -70 | ±0,310 | ±0,574 | ±0,573 | ±2,298 |
| -60 | ±0,182 | ±0,456 | ±0,454 | ±1,778 |
| -50 | ±0,162 | ±0,441 | ±0,439 | ±1,711 |
| -40 | ±0,159 | ±0,439 | ±0,438 | ±1,703 |
| -30 | ±0,158 | ±0,439 | ±0,437 | ±1,703 |
| -20 | ±0,158 | ±0,439 | ±0,437 | ±1,702 |
| -10 | ±0,157 | ±0,438 | ±0,436 | ±1,701 |
| 0 | ±0,172 | ±0,438 | ±0,436 | ±1,701 |
| 10 | ±0,162 | ±0,439 | ±0,438 | ±1,702 |
| 20 | ±0,316 | ±0,445 | ±0,451 | ±1,702 |
| Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в диапазоне частот с использованием калибровочных наборов 85561A при уровне выходной мощности минус 15 дБм | ||||
| Значение модуля коэффициента | Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента отражения, дБ | |||
| отражения, дБ | от 0,3 до 4000 МГц включ. | св. 4 до 20 ГГ ц включ. | св.2 0 до 26,5 ГГц включ. | св. 26,5 до 40 ГГ ц включ. |
| -40 | ±5,037 | ±10,483 | ±11,626 | ±14,683 |
| -35 | ±3,180 | ±7,039 | ±7,934 | ±10,445 |
| -30 | ±2,023 | ±5,021 | ±5,756 | ±7,891 |
| -25 | ±1,273 | ±3,351 | ±3,895 | ±5,542 |
| -20 | ±0,667 | ±1,854 | ±2,187 | ±3,250 |
| -15 | ±0,410 | ±1,163 | ±1,383 | ±2,112 |
| -10 | ±0,251 | ±0,705 | ±0,846 | ±1,325 |
| -5 | ±0,183 | ±0,484 | ±0,586 | ±0,933 |
| 0 | ±0,182 | ±0,433 | ±0,528 | ±0,853 |
| Значение модуля коэффициента | Пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения, градус | |||
| отражения, дБ | от 0,3 до 4000 МГц включ. | св. 4 до 20 ГГ ц включ. | св. 20 до 26,5 ГГц включ. | св. 26,5 до 40 ГГ ц включ. |
| -40 | ±45,035 | ±134,249 | ±161,199 | ±253,375 |
| -35 | ±25,532 | ±70,191 | ±83,696 | ±136,960 |
| -30 | ±15,035 | ±44,848 | ±53,874 | ±84,837 |
| -25 | ±9,047 | ±26,994 | ±32,439 | ±51,172 |
| -20 | ±4,581 | ±13,663 | ±16,431 | ±26,020 |
| -15 | ±2,775 | ±8,256 | ±9,937 | ±15,800 |
| -10 | ±1,691 | ±4,925 | ±5,936 | ±9,478 |
| -5 | ±1,239 | ±3,391 | ±4,090 | ±6,510 |
| 0 | ±1,198 | ±2,992 | ±3,606 | ±5,662 |
| Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в диапазоне частот с использованием калибровочных наборов 85561A при уровне выходной мощности минус 15 дБм | ||||
| Значение модуля коэффициента передачи, дБ | Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента передачи, дБ | |||
| от 0,3 до 4000 МГц включ. | св. 4 до 20 ГГ ц включ. | св. 20 до 26,5 ГГц включ. | св. 26,5 до 40 ГГ ц включ. | |
| -100 | ±1,194 | ±1,614 | ±1,615 | ±5,357 |
| -90 | ±0,418 | ±0,571 | ±0,574 | ±2,172 |
| -80 | ±0,153 | ±0,201 | ±0,210 | ±0,820 |
| -70 | ±0,077 | ±0,088 | ±0,103 | ±0,361 |
| -60 | ±0,068 | ±0,080 | ±0,089 | ±0,291 |
| -50 | ±0,066 | ±0,079 | ±0,087 | ±0,282 |
| -40 | ±0,066 | ±0,079 | ±0,087 | ±0,281 |
| -30 | ±0,066 | ±0,078 | ±0,087 | ±0,281 |
| -20 | ±0,066 | ±0,078 | ±0,087 | ±0,280 |
| -10 | ±0,066 | ±0,078 | ±0,087 | ±0,280 |
| 0 | ±0,066 | ±0,078 | ±0,087 | ±0,280 |
| 10 | ±0,066 | ±0,079 | ±0,087 | ±0,280 |
| 20 | ±0,067 | ±0,079 | ±0,089 | ±0,280 |
| Значение модуля коэффициента | Пределы допускаемой абсолютной погрешности измерений фазы коэффициента передачи, градус | |||
| передачи, дБ | от 0,3 до 4000 МГц включ | св. 4 до 20 ГГ ц включ. | св. 20 до 26,5 ГГц включ. | св. 26,5 до 40 ГГ ц включ. |
| -100 | ±8,450 | ±11,744 | ±11,789 | ±48,899 |
| -90 | ±2,843 | ±4,006 | ±4,135 | ±16,349 |
| -80 | ±1,068 | ±1,640 | ±1,933 | ±5,868 |
| -70 | ±0,597 | ±1,087 | ±1,493 | ±2,854 |
| -60 | ±0,541 | ±1,029 | ±1,451 | ±2,454 |
| -50 | ±0,535 | ±1,023 | ±1,447 | ±2,406 |
| -40 | ±0,534 | ±1,022 | ±1,446 | ±2,401 |
| -30 | ±0,534 | ±1,022 | ±1,446 | ±2,400 |
| -20 | ±0,533 | ±1,022 | ±1,446 | ±2,399 |
| -10 | ±0,533 | ±1,022 | ±1,446 | ±2,399 |
| 0 | ±0,533 | ±1,022 | ±1,446 | ±2,399 |
| 10 | ±0,535 | ±1,022 | ±1,446 | ±2,400 |
| 20 | ±0,537 | ±1,025 | ±1,448 | ±2,400 |
| Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в диапазоне частот с использованием калибровочных наборов 85562A при уровне выходной мощности минус 15 дБм | ||||
| Значение модуля коэффициента | Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента отражения, дБ | |||
| отражения, дБ | от 0,3 до 4000 МГц включ. | св. 4 до 20 ГГ ц включ. | св. 20 до 26,5 ГГц включ. | св. 26,5 до 40 ГГ ц включ. |
| -40 | ±5,057 | ±9,509 | ±9,334 | ±11,064 |
| -35 | ±3,192 | ±6,299 | ±6,170 | ±7,501 |
| -30 | ±2,032 | ±4,423 | ±4,322 | ±5,406 |
| -25 | ±1,277 | ±2,919 | ±2,849 | ±3,646 |
| -20 | ±0,667 | ±1,596 | ±1,558 | ±2,051 |
| -15 | ±0,406 | ±0,995 | ±0,974 | ±1,309 |
| -10 | ±0,241 | ±0,599 | ±0,594 | ±0,817 |
| -5 | ±0,164 | ±0,409 | ±0,423 | ±0,586 |
| 0 | ±0,155 | ±0,362 | ±0,413 | ±0,549 |
| Значение модуля коэффициента | Пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения, градус | |||
| отражения, дБ | от 0,3 до 4000 МГц включ. | св. 4 до 20 ГГ ц включ. | св. 20 до 26,5 ГГц включ. | св. 26,5 до 40 ГГ ц включ. |
| -40 | ±45,273 | ±113,944 | ±110,537 | ±147,511 |
| -35 | ±25,647 | ±60,022 | ±58,351 | ±83,989 |
| -30 | ±15,109 | ±38,056 | ±36,968 | ±49,494 |
| -25 | ±9,086 | ±22,898 | ±22,285 | ±29,924 |
| -20 | ±4,591 | ±11,575 | ±11,343 | ±15,319 |
| -15 | ±2,771 | ±6,978 | ±6,932 | ±9,405 |
| -10 | ±1,653 | ±4,132 | ±4,251 | ±5,771 |
| -5 | ±1,147 | ±2,801 | ±3,048 | ±4,096 |
| 0 | ±1,032 | ±2,424 | ±2,735 | ±3,631 |
| Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в диапазоне частот с использованием калибровочных наборов 85562A при уровне выходной мощности минус 15 дБм | ||||
| Значение модуля коэффициента передачи, дБ | Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента передачи, дБ | |||
| от 0,3 до 4000 МГц включ. | св. 4 до 20 ГГ ц включ. | св. 20 до 26,5 ГГц включ. | св. 26,5 до 40 ГГ ц включ. | |
| -100 | ±1,194 | ±1,614 | ±1,614 | ±5,357 |
| -90 | ±0,418 | ±0,569 | ±0,571 | ±2,170 |
| -80 | ±0,153 | ±0,195 | ±0,201 | ±0,813 |
| -70 | ±0,077 | ±0,066 | ±0,082 | ±0,342 |
| -60 | ±0,067 | ±0,040 | ±0,063 | ±0,266 |
| -50 | ±0,066 | ±0,036 | ±0,060 | ±0,256 |
| -40 | ±0,066 | ±0,036 | ±0,060 | ±0,255 |
| -30 | ±0,066 | ±0,035 | ±0,060 | ±0,255 |
| -20 | ±0,066 | ±0,035 | ±0,060 | ±0,255 |
| -10 | ±0,066 | ±0,035 | ±0,060 | ±0,255 |
| 0 | ±0,068 | ±0,035 | ±0,060 | ±0,255 |
| 10 | ±0,068 | ±0,035 | ±0,060 | ±0,255 |
| 20 | ±0,079 | ±0,037 | ±0,062 | ±0,255 |
| Значение модуля коэффициента | Пределы допускаемой абсолютной погрешности измерений фазы коэффициента передачи, градус | |||
| передачи, дБ | от 0,3 до 4000 МГц включ | св. 4 до 20 ГГ ц включ. | св. 20 до 26,5 ГГц включ. | св. 26,5 до 40 ГГ ц включ. |
| -100 | ±8,450 | ±11,721 | ±11,786 | ±48,888 |
| -90 | ±2,843 | ±3,939 | ±4,128 | ±16,317 |
| -80 | ±1,069 | ±1,467 | ±1,918 | ±5,778 |
| -70 | ±0,600 | ±0,832 | ±1,473 | ±2,663 |
| -60 | ±0,544 | ±0,793 | ±1,431 | ±2,229 |
| -50 | ±0,538 | ±0,788 | ±1,426 | ±2,176 |
| -40 | ±0,537 | ±0,788 | ±1,425 | ±2,170 |
| -30 | ±0,537 | ±0,788 | ±1,425 | ±2,170 |
| -20 | ±0,537 | ±0,788 | ±1,425 | ±2,169 |
| -10 | ±0,537 | ±0,787 | ±1,425 | ±2,169 |
| 0 | ±0,537 | ±0,787 | ±1,425 | ±2,169 |
| 10 | ±0,538 | ±0,788 | ±1,425 | ±2,169 |
| 20 | ±0,554 | ±0,790 | ±1,429 | ±2,169 |
| Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в диапазоне частот с использованием калибровочных наборов 85563 A и 85564A при уровне выходной мощности минус 15 дБм | ||||
| Значение модуля коэффициента | Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента отражения, дБ | |||
| отражения, дБ | от 0,3 до 4000 МГц включ. | св. 4 до 20 ГГ ц включ. | св. 20 до 26,5 ГГц включ. | св. 26,5 до 50 ГГц включ. |
| -40 | ±3,992 | ±7,647 | ±10,208 | ±13,158 |
| -35 | ±2,524 | ±4,941 | ±6,828 | ±9,166 |
| -30 | ±1,545 | ±3,354 | ±4,848 | ±6,786 |
| -25 | ±0,961 | ±2,167 | ±3,225 | ±4,670 |
| -20 | ±0,497 | ±1,161 | ±1,777 | ±2,667 |
| -15 | ±0,301 | ±0,716 | ±1,111 | ±1,699 |
| -10 | ±0,177 | ±0,428 | ±0,671 | ±1,039 |
| -5 | ±0,118 | ±0,291 | ±0,457 | ±0,710 |
| 0 | ±0,105 | ±0,256 | ±0,400 | ±0,618 |
| Значение модуля коэффициента | Пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения, градус | |||
| отражения, дБ | от 0,3 до 4000 МГц включ. | св. 4 до 20 ГГ ц включ. | св. 20 до 26,5 ГГц включ. | св. 26,5 до 50 ГГц включ. |
| -40 | ±33,434 | ±80,902 | ±128,284 | ±203,330 |
| -35 | ±19,723 | ±43,476 | ±67,192 | ±111,720 |
| -30 | ±11,154 | ±27,006 | ±42,836 | ±67,863 |
| -25 | ±6,703 | ±16,241 | ±25,768 | ±40,803 |
| -20 | ±3,376 | ±8,203 | ±13,017 | ±20,604 |
| -15 | ±2,024 | ±4,939 | ±7,837 | ±12,393 |
| -10 | ±1,184 | ±2,919 | ±4,629 | ±7,297 |
| -5 | ±0,801 | ±1,977 | ±3,127 | ±4,902 |
| 0 | ±0,708 | ±1,716 | ±2,705 | ±4,222 |
| Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в диапазоне частот с использованием калибровочных наборов 85563 A и 85564A при уровне выходной мощности минус 15 дБм | ||||
| Значение модуля коэффициента передачи, дБ | Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента передачи, дБ | |||
| от 0,3 до 4000 МГц включ. | св. 4 до 20 ГГ ц включ. | св. 20 до 26,5 ГГц включ. | св. 26,5 до 50 ГГц включ. | |
| -100 | ±1,193 | ±1,614 | ±1,614 | ±5,357 |
| -90 | ±0,414 | ±0,569 | ±0,569 | ±2,169 |
| -80 | ±0,141 | ±0,195 | ±0,197 | ±0,809 |
| -70 | ±0,049 | ±0,066 | ±0,070 | ±0,333 |
| -60 | ±0,030 | ±0,040 | ±0,047 | ±0,255 |
| -50 | ±0,028 | ±0,036 | ±0,043 | ±0,244 |
| -40 | ±0,027 | ±0,036 | ±0,043 | ±0,243 |
| -30 | ±0,027 | ±0,036 | ±0,043 | ±0,243 |
| -20 | ±0,027 | ±0,036 | ±0,043 | ±0,243 |
| -10 | ±0,027 | ±0,036 | ±0,043 | ±0,243 |
| 0 | ±0,027 | ±0,036 | ±0,043 | ±0,243 |
| 10 | ±0,027 | ±0,036 | ±0,043 | ±0,243 |
| 20 | ±0,047 | ±0,038 | ±0,046 | ±0,243 |
| Значение модуля коэффициента | Пределы допускаемой абсолютной погрешности измерений фазы коэффициента передачи, градус | |||
| передачи, дБ | от 0,3 до 4000 МГц включ | св. 4 до 20 ГГ ц включ. | св. 20 до 26,5 ГГц включ. | св. 26,5 до 50 ГГц включ. |
| -100 | ±8,436 | ±11,707 | ±11,715 | ±48,869 |
| -90 | ±2,802 | ±3,897 | ±3,920 | ±16,261 |
| -80 | ±0,952 | ±1,352 | ±1,416 | ±5,617 |
| -70 | ±0,351 | ±0,566 | ±0,706 | ±2,293 |
| -60 | ±0,245 | ±0,445 | ±0,613 | ±1,770 |
| -50 | ±0,230 | ±0,430 | ±0,602 | ±1,703 |
| -40 | ±0,228 | ±0,428 | ±0,601 | ±1,695 |
| -30 | ±0,227 | ±0,428 | ±0,601 | ±1,695 |
| -20 | ±0,227 | ±0,427 | ±0,601 | ±1,694 |
| -10 | ±0,226 | ±0,427 | ±0,600 | ±1,693 |
| 0 | ±0,227 | ±0,427 | ±0,600 | ±1,693 |
| 10 | ±0,230 | ±0,427 | ±0,601 | ±1,694 |
| 20 | ±0,316 | ±0,434 | ±0,609 | ±1,694 |
| Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в диапазоне частот с использованием калибровочных наборов N4692D с опцией 010 при уровне выходной мощности минус 15 дБм | ||||
| Значение модуля коэффициента | Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента отражения, дБ | |||
| отражения, дБ | от 10 до 4000 МГц включ. | св. 4 до 20 ГГ ц включ. | св. 20 до 26,5 ГГц включ. | св. 26,5 до 40 ГГ ц включ. |
| -40 | ±8,887 | ±5,548 | ±5,569 | ±7,088 |
| -35 | ±5,839 | ±3,524 | ±3,538 | ±4,558 |
| -30 | ±4,058 | ±2,287 | ±2,297 | ±3,065 |
| -25 | ±2,660 | ±1,457 | ±1,463 | ±1,976 |
| -20 | ±1,449 | ±0,776 | ±0,780 | ±1,060 |
| -15 | ±0,908 | ±0,487 | ±0,489 | ±0,664 |
| -10 | ±0,564 | ±0,313 | ±0,315 | ±0,419 |
| -5 | ±0,415 | ±0,249 | ±0,251 | ±0,321 |
| 0 | ±0,407 | ±0,269 | ±0,271 | ±0,330 |
| Значение модуля коэффициента | Пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения, градус | |||
| отражения, дБ | от 10 до 4000 МГц включ. | св. 4 до 20 ГГ ц включ. | св. 20 до 26,5 ГГц включ. | св. 26,5 до 40 ГГ ц включ. |
| -40 | ±102,097 | ±51,226 | ±51,496 | ±72,280 |
| -35 | ±54,124 | ±28,754 | ±28,888 | ±46,259 |
| -30 | ±34,128 | ±17,261 | ±17,351 | ±24,249 |
| -25 | ±20,535 | ±10,464 | ±10,518 | ±14,636 |
| -20 | ±10,402 | ±5,359 | ±5,388 | ±7,440 |
| -15 | ±6,317 | ±3,304 | ±3,323 | ±4,552 |
| -10 | ±3,848 | ±2,103 | ±2,118 | ±2,834 |
| -5 | ±2,809 | ±1,672 | ±1,684 | ±2,161 |
| 0 | ±2,751 | ±1,807 | ±1,816 | ±2,224 |
| Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в диапазоне частот с использованием калибровочных наборов N4692D с опцией 010 при уровне выходной мощности минус 15 дБм | ||||
| Значение модуля коэффициента передачи, дБ | Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента передачи, дБ | |||
| от 10 до 4000 МГц включ. | св. 4 до 20 ГГ ц включ. | св. 20 до 26,5 ГГц включ. | св. 26,5 до 40 ГГ ц включ. | |
| -100 | ±1,202 | ±1,617 | ±1,617 | ±5,357 |
| -90 | ±0,445 | ±0,580 | ±0,581 | ±2,172 |
| -80 | ±0,218 | ±0,228 | ±0,230 | ±0,819 |
| -70 | ±0,174 | ±0,137 | ±0,139 | ±0,358 |
| -60 | ±0,170 | ±0,126 | ±0,129 | ±0,286 |
| -50 | ±0,170 | ±0,125 | ±0,128 | ±0,277 |
| -40 | ±0,170 | ±0,125 | ±0,128 | ±0,276 |
| -30 | ±0,170 | ±0,125 | ±0,128 | ±0,276 |
| -20 | ±0,170 | ±0,125 | ±0,128 | ±0,276 |
| -10 | ±0,169 | ±0,125 | ±0,128 | ±0,276 |
| 0 | ±0,169 | ±0,125 | ±0,128 | ±0,276 |
| 10 | ±0,170 | ±0,125 | ±0,128 | ±0,276 |
| 20 | ±0,170 | ±0,125 | ±0,129 | ±0,276 |
| Значение модуля коэффициента | Пределы допускаемой абсолютной погрешности измерений фазы коэффициента передачи, градус | |||
| передачи, дБ | от 10 до 4000 МГц включ | св. 4 до 20 ГГ ц включ. | св. 20 до 26,5 ГГц включ. | св. 26,5 до 40 ГГ ц включ. |
| -100 | ±8,509 | ±11,729 | ±11,731 | ±48,875 |
| -90 | ±3,013 | ±3,962 | ±3,967 | ±16,278 |
| -80 | ±1,462 | ±1,529 | ±1,541 | ±5,667 |
| -70 | ±1,163 | ±0,910 | ±0,930 | ±2,413 |
| -60 | ±1,136 | ±0,841 | ±0,862 | ±1,923 |
| -50 | ±1,133 | ±0,833 | ±0,854 | ±1,862 |
| -40 | ±1,132 | ±0,832 | ±0,853 | ±1,855 |
| -30 | ±1,132 | ±0,832 | ±0,853 | ±1,854 |
| -20 | ±1,132 | ±0,832 | ±0,853 | ±1,853 |
| -10 | ±1,132 | ±0,831 | ±0,853 | ±1,853 |
| 0 | ±1,132 | ±0,831 | ±0,853 | ±1,853 |
| 10 | ±1,132 | ±0,832 | ±0,854 | ±1,853 |
| 20 | ±1,133 | ±0,835 | ±0,859 | ±1,853 |
| Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в диапазоне частот с использованием калибровочных наборов N4692D с опцией 0DC при уровне выходной мощности минус 15 дБм | ||||
| Значение модуля коэффициента | Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента отражения, дБ | |||
| отражения, дБ | от 0,3 до 4000 МГц включ. | св. 4 до 20 ГГ ц включ. | св. 20 до 26,5 ГГц включ. | св. 26,5 до 40 ГГ ц включ. |
| -40 | ±4,261 | ±5,548 | ±5,569 | ±7,088 |
| -35 | ±2,701 | ±3,524 | ±3,538 | ±4,558 |
| -30 | ±1,680 | ±2,287 | ±2,297 | ±3,065 |
| -25 | ±1,056 | ±1,457 | ±1,463 | ±1,976 |
| -20 | ±0,557 | ±0,776 | ±0,780 | ±1,060 |
| -15 | ±0,347 | ±0,487 | ±0,489 | ±0,664 |
| -10 | ±0,221 | ±0,313 | ±0,315 | ±0,419 |
| -5 | ±0,175 | ±0,249 | ±0,251 | ±0,321 |
| 0 | ±0,189 | ±0,269 | ±0,271 | ±0,330 |
| Значение модуля коэффициента | Пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения, градус | |||
| отражения, дБ | от 0,3 до 4000 МГц включ. | св. 4 до 20 ГГ ц включ. | св. 20 до 26,5 ГГц включ. | св. 26,5 до 40 ГГ ц включ. |
| -40 | ±36,285 | ±51,226 | ±51,496 | ±72,280 |
| -35 | ±21,244 | ±28,754 | ±28,888 | ±46,259 |
| -30 | ±12,228 | ±17,261 | ±17,351 | ±24,249 |
| -25 | ±7,413 | ±10,464 | ±10,518 | ±14,636 |
| -20 | ±3,795 | ±5,359 | ±5,388 | ±7,440 |
| -15 | ±2,336 | ±3,304 | ±3,323 | ±4,552 |
| -10 | ±1,481 | ±2,103 | ±2,118 | ±2,834 |
| -5 | ±1,171 | ±1,672 | ±1,684 | ±2,161 |
| 0 | ±1,263 | ±1,807 | ±1,816 | ±2,224 |
| Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в диапазоне частот с использованием калибровочных наборов N4692D с опцией 0DC при уровне выходной мощности минус 15 дБм | ||||
| Значение модуля коэффициента передачи, дБ | Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента передачи, дБ | |||
| от 0,3 до 4000 МГц включ. | св. 4 до 20 ГГ ц включ. | св. 20 до 26,5 ГГц включ. | св. 26,5 до 40 ГГ ц включ. | |
| -100 | ±1,195 | ±1,617 | ±1,617 | ±5,357 |
| -90 | ±0,421 | ±0,580 | ±0,581 | ±2,172 |
| -80 | ±0,163 | ±0,228 | ±0,230 | ±0,819 |
| -70 | ±0,094 | ±0,137 | ±0,139 | ±0,358 |
| -60 | ±0,086 | ±0,126 | ±0,129 | ±0,286 |
| -50 | ±0,086 | ±0,125 | ±0,128 | ±0,277 |
| -40 | ±0,085 | ±0,125 | ±0,128 | ±0,276 |
| -30 | ±0,085 | ±0,125 | ±0,128 | ±0,276 |
| -20 | ±0,085 | ±0,125 | ±0,128 | ±0,276 |
| -10 | ±0,085 | ±0,125 | ±0,128 | ±0,276 |
| 0 | ±0,085 | ±0,125 | ±0,128 | ±0,276 |
| 10 | ±0,086 | ±0,125 | ±0,128 | ±0,276 |
| 20 | ±0,086 | ±0,125 | ±0,129 | ±0,276 |
| Значение модуля коэффициента | Пределы допускаемой абсолютной погрешности измерений фазы коэффициента передачи, градус | |||
| передачи, дБ | от 0,3 до 4000 МГц включ | св. 4 до 20 ГГ ц включ. | св. 20 до 26,5 ГГц включ. | св. 26,5 до 40 ГГ ц включ. |
| -100 | ±8,453 | ±11,729 | ±11,731 | ±48,875 |
| -90 | ±2,850 | ±3,962 | ±3,967 | ±16,278 |
| -80 | ±1,086 | ±1,529 | ±1,541 | ±5,667 |
| -70 | ±0,628 | ±0,910 | ±0,930 | ±2,413 |
| -60 | ±0,576 | ±0,841 | ±0,862 | ±1,923 |
| -50 | ±0,570 | ±0,833 | ±0,854 | ±1,862 |
| -40 | ±0,569 | ±0,832 | ±0,853 | ±1,855 |
| -30 | ±0,569 | ±0,832 | ±0,853 | ±1,854 |
| -20 | ±0,569 | ±0,832 | ±0,853 | ±1,853 |
| -10 | ±0,568 | ±0,831 | ±0,853 | ±1,853 |
| 0 | ±0,569 | ±0,831 | ±0,853 | ±1,853 |
| 10 | ±0,570 | ±0,832 | ±0,854 | ±1,853 |
| 20 | ±0,572 | ±0,835 | ±0,859 | ±1,853 |
| Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в диапазоне частот с использованием калибровочных наборов N4693D с опцией 010 при уровне выходной мощности минус 15 дБм | ||||
| Значение модуля коэффициента | Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента отражения, дБ | |||
| отражения, дБ | от 10 до 4000 МГц включ. | св. 4 до 20 ГГ ц включ. | св. 20 до 26,5 ГГц включ. | св. 26,5 до 50 ГГц включ. |
| -40 | ±10,205 | ±4,252 | ±4,287 | ±6,079 |
| -35 | ±6,824 | ±2,690 | ±2,712 | ±3,866 |
| -30 | ±4,845 | ±1,668 | ±1,684 | ±2,535 |
| -25 | ±3,223 | ±1,045 | ±1,055 | ±1,612 |
| -20 | ±1,779 | ±0,547 | ±0,552 | ±0,855 |
| -15 | ±1,121 | ±0,339 | ±0,343 | ±0,530 |
| -10 | ±0,696 | ±0,212 | ±0,216 | ±0,329 |
| -5 | ±0,506 | ±0,162 | ±0,165 | ±0,244 |
| 0 | ±0,485 | ±0,167 | ±0,169 | ±0,242 |
| Значение модуля коэффициента | Пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения, градус | |||
| отражения, дБ | от 10 до 4000 МГц включ. | св. 4 до 20 ГГ ц включ. | св. 20 до 26,5 ГГц включ. | св. 26,5 до 50 ГГц включ. |
| -40 | ±128,216 | ±36,183 | ±36,563 | ±58,070 |
| -35 | ±67,142 | ±21,150 | ±21,340 | ±39,086 |
| -30 | ±42,796 | ±12,137 | ±12,265 | ±19,422 |
| -25 | ±25,745 | ±7,325 | ±7,403 | ±11,691 |
| -20 | ±13,030 | ±3,724 | ±3,766 | ±5,928 |
| -15 | ±7,898 | ±2,280 | ±2,308 | ±3,608 |
| -10 | ±4,783 | ±1,422 | ±1,443 | ±2,214 |
| -5 | ±3,440 | ±1,085 | ±1,103 | ±1,637 |
| 0 | ±3,291 | ±1,116 | ±1,131 | ±1,624 |
| Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в диапазоне частот с использованием калибровочных наборов N4693D с опцией 010 при уровне выходной мощности минус 15 дБм | ||||
| Значение модуля коэффициента передачи, дБ | Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента передачи, дБ | |||
| от 10 до 4000 МГц включ. | св. 4 до 20 ГГ ц включ. | св. 20 до 26,5 ГГц включ. | св. 26,5 до 50 ГГц включ. | |
| -100 | ±1,209 | ±1,615 | ±1,615 | ±5,357 |
| -90 | ±0,465 | ±0,573 | ±0,573 | ±2,170 |
| -80 | ±0,258 | ±0,206 | ±0,208 | ±0,814 |
| -70 | ±0,222 | ±0,094 | ±0,098 | ±0,345 |
| -60 | ±0,219 | ±0,078 | ±0,083 | ±0,270 |
| -50 | ±0,218 | ±0,076 | ±0,081 | ±0,260 |
| -40 | ±0,218 | ±0,076 | ±0,081 | ±0,259 |
| -30 | ±0,218 | ±0,076 | ±0,081 | ±0,259 |
| -20 | ±0,218 | ±0,076 | ±0,081 | ±0,259 |
| -10 | ±0,218 | ±0,076 | ±0,081 | ±0,259 |
| 0 | ±0,218 | ±0,076 | ±0,081 | ±0,259 |
| 10 | ±0,218 | ±0,076 | ±0,081 | ±0,259 |
| 20 | ±0,219 | ±0,077 | ±0,083 | ±0,259 |
| Значение модуля коэффициента | Пределы допускаемой абсолютной погрешности измерений фазы коэффициента передачи, градус | |||
| передачи, дБ | от 10 до 4000 МГц включ | св. 4 до 20 ГГ ц включ. | св. 20 до 26,5 ГГц включ. | св. 26,5 до 50 ГГц включ. |
| -100 | ±8,559 | ±11,710 | ±11,712 | ±48,871 |
| -90 | ±3,152 | ±3,907 | ±3,911 | ±16,265 |
| -80 | ±1,730 | ±1,379 | ±1,392 | ±5,630 |
| -70 | ±1,486 | ±0,627 | ±0,656 | ±2,324 |
| -60 | ±1,465 | ±0,521 | ±0,555 | ±1,811 |
| -50 | ±1,462 | ±0,508 | ±0,543 | ±1,745 |
| -40 | ±1,462 | ±0,507 | ±0,542 | ±1,738 |
| -30 | ±1,462 | ±0,507 | ±0,541 | ±1,737 |
| -20 | ±1,462 | ±0,506 | ±0,541 | ±1,736 |
| -10 | ±1,462 | ±0,506 | ±0,540 | ±1,736 |
| 0 | ±1,462 | ±0,506 | ±0,540 | ±1,736 |
| 10 | ±1,462 | ±0,506 | ±0,542 | ±1,736 |
| 20 | ±1,463 | ±0,512 | ±0,550 | ±1,736 |
| Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в диапазоне частот с использованием калибровочных наборов N4693D с опцией 0DC при уровне выходной мощности минус 15 дБм | ||||
| Значение модуля коэффициента | Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента отражения, дБ | |||
| отражения, дБ | от 0,3 до 4000 МГц включ. | св. 4 до 20 ГГ ц включ. | св. 20 до 26,5 ГГц включ. | св. 26,5 до 50 ГГц включ. |
| -40 | ±3,669 | ±4,252 | ±4,287 | ±6,079 |
| -35 | ±2,331 | ±2,690 | ±2,712 | ±3,866 |
| -30 | ±1,408 | ±1,668 | ±1,684 | ±2,535 |
| -25 | ±0,876 | ±1,045 | ±1,055 | ±1,612 |
| -20 | ±0,455 | ±0,547 | ±0,552 | ±0,855 |
| -15 | ±0,280 | ±0,339 | ±0,343 | ±0,530 |
| -10 | ±0,173 | ±0,212 | ±0,216 | ±0,329 |
| -5 | ±0,129 | ±0,162 | ±0,165 | ±0,244 |
| 0 | ±0,130 | ±0,167 | ±0,169 | ±0,242 |
| Значение модуля коэффициента | Пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения, градус | |||
| отражения, дБ | от 0,3 до 4000 МГц включ. | св. 4 до 20 ГГ ц включ. | св. 20 до 26,5 ГГц включ. | св. 26,5 до 50 ГГц включ. |
| -40 | ±30,120 | ±36,183 | ±36,563 | ±58,070 |
| -35 | ±18,097 | ±21,150 | ±21,340 | ±39,086 |
| -30 | ±10,089 | ±12,137 | ±12,265 | ±19,422 |
| -25 | ±6,080 | ±7,325 | ±7,403 | ±11,691 |
| -20 | ±3,083 | ±3,724 | ±3,766 | ±5,928 |
| -15 | ±1,878 | ±2,280 | ±2,308 | ±3,608 |
| -10 | ±1,156 | ±1,422 | ±1,443 | ±2,214 |
| -5 | ±0,860 | ±1,085 | ±1,103 | ±1,637 |
| 0 | ±0,866 | ±1,116 | ±1,131 | ±1,624 |
| Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в диапазоне частот с использованием калибровочных наборов N4693D с опцией 0DC при уровне выходной мощности минус 15 дБм | ||||
| Значение модуля коэффициента передачи, дБ | Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента передачи, дБ | |||
| от 0,3 до 4000 МГц включ. | св. 4 до 20 ГГ ц включ. | св. 20 до 26,5 ГГц включ. | св. 26,5 до 50 ГГц включ. | |
| -100 | ±1.194 | ±1.615 | ±1.616 | ±5.358 |
| -90 | ±0.417 | ±0.573 | ±0.574 | ±2.171 |
| -80 | ±0.150 | ±0.207 | ±0.209 | ±0.815 |
| -70 | ±0.070 | ±0.095 | ±0.100 | ±0.346 |
| -60 | ±0.059 | ±0.079 | ±0.084 | ±0.271 |
| -50 | ±0.058 | ±0.077 | ±0.082 | ±0.261 |
| -40 | ±0.058 | ±0.077 | ±0.082 | ±0.260 |
| -30 | ±0.058 | ±0.077 | ±0.082 | ±0.260 |
| -20 | ±0.058 | ±0.077 | ±0.082 | ±0.260 |
| -10 | ±0.058 | ±0.077 | ±0.082 | ±0.260 |
| 0 | ±0.060 | ±0.077 | ±0.082 | ±0.260 |
| 10 | ±0.059 | ±0.077 | ±0.082 | ±0.260 |
| 20 | ±0.072 | ±0.078 | ±0.084 | ±0.260 |
| Значение модуля коэффициента | Пределы допускаемой абсолютной погрешности измерений фазы коэффициента передачи, градус | |||
| передачи, дБ | от 0,3 до 4000 МГц включ | св. 4 до 20 ГГ ц включ. | св. 20 до 26,5 ГГц включ. | св. 26,5 до 50 ГГц включ. |
| -100 | ±8.443 | ±11.711 | ±11.713 | ±48.872 |
| -90 | ±2.819 | ±3.908 | ±3.912 | ±16.266 |
| -80 | ±0.100 | ±1.380 | ±1.393 | ±5.631 |
| -70 | ±0.464 | ±0.628 | ±0.657 | ±2.325 |
| -60 | ±0.390 | ±0.522 | ±0.556 | ±1.812 |
| -50 | ±0.381 | ±0.509 | ±0.544 | ±1.746 |
| -40 | ±0.380 | ±0.508 | ±0.542 | ±1.739 |
| -30 | ±0.380 | ±0.508 | ±0.542 | ±1.738 |
| -20 | ±0.380 | ±0.507 | ±0.542 | ±1.737 |
| -10 | ±0.380 | ±0.507 | ±0.541 | ±1.737 |
| 0 | ±0.396 | ±0.507 | ±0.541 | ±1.737 |
| 10 | ±0.390 | ±0.507 | ±0.543 | ±1.737 |
| 20 | ±0.477 | ±0.513 | ±0.551 | ±1.737 |
| Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в диапазоне частот с использованием калибровочных наборов BN 534913 при уровне выходной мощности минус 15 дБм | ||||
| Значение модуля коэффициента | Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента отражения, дБ | |||
| отражения, дБ | от 0,3 до 4000 МГц включ. | св. 4 до 20 ГГ ц включ. | св. 20 до 26,5 ГГц включ. | св. 26,5 до 40 ГГ ц включ. |
| -40 | ±5,632 | ±8,009 | ±11,497 | ±16,301 |
| -35 | ±3,565 | ±5,199 | ±7,834 | ±11,835 |
| -30 | ±2,308 | ±3,555 | ±5,675 | ±9,110 |
| -25 | ±1,460 | ±2,307 | ±3,837 | ±6,525 |
| -20 | ±0,766 | ±1,242 | ±2,155 | ±3,922 |
| -15 | ±0,468 | ±0,768 | ±1,365 | ±2,591 |
| -10 | ±0,277 | ±0,461 | ±0,838 | ±1,650 |
| -5 | ±0,187 | ±0,317 | ±0,586 | ±1,175 |
| 0 | ±0,166 | ±0,292 | ±0,537 | ±1,053 |
| Значение модуля коэффициента | Пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения, градус | |||
| отражения, дБ | от 0,3 до 4000 МГц включ. | св. 4 до 20 ГГ ц включ. | св. 20 до 26,5 ГГц включ. | св. 26,5 до 40 ГГ ц включ. |
| -40 | ±52,281 | ±86,776 | ±157,972 | ±316,958 |
| -35 | ±29,153 | ±46,430 | ±89,118 | ±208,919 |
| -30 | ±17,448 | ±28,989 | ±52,846 | ±106,261 |
| -25 | ±10,490 | ±17,450 | ±31,855 | ±64,176 |
| -20 | ±5,292 | ±8,837 | ±16,186 | ±32,738 |
| -15 | ±3,182 | ±5,349 | ±9,840 | ±19,969 |
| -10 | ±1,876 | ±3,206 | ±5,939 | ±12,063 |
| -5 | ±1,267 | ±2,226 | ±4,150 | ±8,364 |
| 0 | ±1,101 | ±1,998 | ±3,675 | ±7,329 |
| Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в диапазоне частот с использованием калибровочных наборов BN 534913 при уровне выходной мощности минус 15 дБм | ||||
| Значение модуля коэффициента передачи, дБ | Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента передачи, дБ | |||
| от 0,3 до 4000 МГц включ. | св. 4 до 20 ГГ ц включ. | св. 20 до 26,5 ГГц включ. | св. 26,5 до 40 ГГ ц включ. | |
| -100 | ±1,196 | ±1,614 | ±1,615 | ±5,357 |
| -90 | ±0,426 | ±0,570 | ±0,572 | ±2,171 |
| -80 | ±0,175 | ±0,198 | ±0,205 | ±0,816 |
| -70 | ±0,114 | ±0,073 | ±0,092 | ±0,352 |
| -60 | ±0,108 | ±0,051 | ±0,075 | ±0,278 |
| -50 | ±0,107 | ±0,048 | ±0,073 | ±0,269 |
| -40 | ±0,107 | ±0,048 | ±0,073 | ±0,268 |
| -30 | ±0,107 | ±0,048 | ±0,073 | ±0,268 |
| -20 | ±0,107 | ±0,048 | ±0,073 | ±0,268 |
| -10 | ±0,107 | ±0,047 | ±0,073 | ±0,268 |
| 0 | ±0,108 | ±0,047 | ±0,073 | ±0,268 |
| 10 | ±0,108 | ±0,048 | ±0,073 | ±0,268 |
| 20 | ±0,115 | ±0,049 | ±0,075 | ±0,268 |
| Значение модуля коэффициента | Пределы допускаемой абсолютной погрешности измерений фазы коэффициента передачи, градус | |||
| передачи, дБ | от 0,3 до 4000 МГц включ | св. 4 до 20 ГГ ц включ. | св. 20 до 26,5 ГГц включ. | св. 26,5 до 40 ГГ ц включ. |
| -100 | ±8,451 | ±11,752 | ±11,782 | ±48,893 |
| -90 | ±2,844 | ±4,031 | ±4,115 | ±16,331 |
| -80 | ±1,071 | ±1,699 | ±1,890 | ±5,818 |
| -70 | ±0,604 | ±1,174 | ±1,436 | ±2,750 |
| -60 | ±0,549 | ±1,120 | ±1,393 | ±2,332 |
| -50 | ±0,542 | ±1,115 | ±1,388 | ±2,282 |
| -40 | ±0,542 | ±1,114 | ±1,387 | ±2,276 |
| -30 | ±0,541 | ±1,114 | ±1,387 | ±2,275 |
| -20 | ±0,542 | ±1,114 | ±1,387 | ±2,275 |
| -10 | ±0,540 | ±1,113 | ±1,387 | ±2,275 |
| 0 | ±0,547 | ±1,113 | ±1,387 | ±2,274 |
| 10 | ±0,549 | ±1,114 | ±1,388 | ±2,275 |
| 20 | ±0,614 | ±1,116 | ±1,393 | ±2,275 |
| Пределы допускаемой абсолютной погрешности измерений коэффициентов отражения в диапазоне частот с использованием калибровочных наборов BN 534914 при уровне выходной мощности минус 15 дБм | ||||
| Значение модуля коэффициента | Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента отражения, дБ | |||
| отражения, дБ | от 0,3 до 4000 МГц включ. | св. 4 до 20 ГГ ц включ. | св. 20 до 26,5 ГГц включ. | св. 26,5 до 50 ГГц включ. |
| -40 | ±8,142 | ±8,781 | ±11,592 | ±16,433 |
| -35 | ±5,293 | ±5,760 | ±7,908 | ±11,949 |
| -30 | ±3,626 | ±3,996 | ±5,735 | ±9,211 |
| -25 | ±2,354 | ±2,617 | ±3,880 | ±6,608 |
| -20 | ±1,266 | ±1,422 | ±2,179 | ±3,978 |
| -15 | ±0,780 | ±0,884 | ±1,379 | ±2,630 |
| -10 | ±0,465 | ±0,534 | ±0,843 | ±1,675 |
| -5 | ±0,315 | ±0,368 | ±0,585 | ±1,190 |
| 0 | ±0,276 | ±0,332 | ±0,533 | ±1,061 |
| Значение модуля коэффициента | Пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения, градус | |||
| отражения, дБ | от 0,3 до 4000 МГц включ. | св. 4 до 20 ГГ ц включ. | св. 20 до 26,5 ГГц включ. | св. 26,5 до 50 ГГц включ. |
| -40 | ±88,994 | ±100,167 | ±160,355 | ±322,709 |
| -35 | ±47,513 | ±53,145 | ±90,291 | ±201,796 |
| -30 | ±29,692 | ±33,478 | ±53,615 | ±108,179 |
| -25 | ±17,847 | ±20,161 | ±32,301 | ±65,328 |
| -20 | ±8,998 | ±10,217 | ±16,390 | ±33,314 |
| -15 | ±5,403 | ±6,186 | ±9,944 | ±20,307 |
| -10 | ±3,178 | ±3,703 | ±5,980 | ±12,247 |
| -5 | ±2,139 | ±2,557 | ±4,162 | ±8,470 |
| 0 | ±1,853 | ±2,247 | ±3,684 | ±7,409 |
| Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи в диапазоне частот с использованием калибровочных наборов BN 534914 при уровне выходной мощности минус 15 дБм | ||||
| Значение модуля коэффициента передачи, дБ | Пределы допускаемой абсолютной погрешности измерений амплитуды коэффициента передачи, дБ | |||
| от 0,3 до 4000 МГц включ. | св. 4 до 20 ГГ ц включ. | св. 20 до 26,5 ГГц включ. | св. 26,5 до 50 ГГц включ. | |
| -100 | ±1,196 | ±1,614 | ±1,615 | ±5,357 |
| -90 | ±0,426 | ±0,570 | ±0,572 | ±2,171 |
| -80 | ±0,175 | ±0,198 | ±0,205 | ±0,816 |
| -70 | ±0,114 | ±0,073 | ±0,092 | ±0,352 |
| -60 | ±0,108 | ±0,051 | ±0,075 | ±0,278 |
| -50 | ±0,107 | ±0,048 | ±0,073 | ±0,269 |
| -40 | ±0,107 | ±0,048 | ±0,073 | ±0,268 |
| -30 | ±0,107 | ±0,048 | ±0,073 | ±0,268 |
| -20 | ±0,107 | ±0,048 | ±0,073 | ±0,268 |
| -10 | ±0,107 | ±0,047 | ±0,073 | ±0,268 |
| 0 | ±0,108 | ±0,047 | ±0,073 | ±0,268 |
| 10 | ±0,108 | ±0,048 | ±0,073 | ±0,268 |
| 20 | ±0,115 | ±0,049 | ±0,075 | ±0,268 |
| Значение модуля | Пределы допускаемой абсолютной погрешности измерений фазы | |||
| коэффициента | коэффициента | передачи, градус | ||
| передачи, дБ | от 0,3 до | св. 4 до | св. 20 до | св. 26,5 до |
| 4000 МГц включ | 20 ГГ ц включ. | 26,5 ГГц включ. | 50 ГГц включ. | |
| -100 | ±8,451 | ±11,752 | ±11,782 | ±48,893 |
| -90 | ±2,844 | ±4,031 | ±4,115 | ±16,331 |
| -80 | ±1,071 | ±1,699 | ±1,890 | ±5,818 |
| -70 | ±0,604 | ±1,174 | ±1,436 | ±2,750 |
| -60 | ±0,549 | ±1,120 | ±1,393 | ±2,332 |
| -50 | ±0,542 | ±1,115 | ±1,388 | ±2,282 |
| -40 | ±0,542 | ±1,114 | ±1,387 | ±2,276 |
| -30 | ±0,541 | ±1,114 | ±1,387 | ±2,275 |
| -20 | ±0,542 | ±1,114 | ±1,387 | ±2,275 |
| -10 | ±0,540 | ±1,113 | ±1,387 | ±2,275 |
| 0 | ±0,547 | ±1,113 | ±1,387 | ±2,274 |
| 10 | ±0,549 | ±1,114 | ±1,388 | ±2,275 |
| 20 | ±0,614 | ±1,116 | ±1,393 | ±2,275 |
| ^Характеристики коэффициентов отражения измеряются при отклонении от температуры калибровки не более 1 °С, после полной двухпортовой калибровки при полосе пропускания фильтра ПЧ равной 10 Гц, без усреднений, режим экономии заряда батареи: выкл;. Для коэффициентов отражения характеристики приведены при условии Skm=Smk=0. | ||||
| Наименование характеристики | Значение |
| Нормальные условия эксплуатации температура окружающего воздуха, °С относительная влажность воздуха, % | от +18 до +28 от 20 до 80 |
| Рабочие условия эксплуатации температура окружающего воздуха, °С при питании от блока питания при питании от блока питания в режиме анализатора реального времени при питании от внутренней аккумуляторной батареи относительная влажность воздуха при температуре 25 °С, %, не более | от -10 до +55 от -10 до +45 от -10 до +50 95 |
| Напряжение питания, В от сети переменного тока частотой 50 Гц (через блок питания) от аккумуляторной батарей | от 198 до 240 10,8 |
| Потребляемая мощность от блока питания, Вт, не более | 40 |
| Объем встроенного запоминающего устройства для сохранения пользовательской информации, Гб, не менее | 4 |
| Масса (с аккумуляторной батареей), кг, не более | 3,34 |
| Габаритные размеры, мм, не более длина ширина высота | 292 188 82 |
Знак утверждения типа наносится в верхнем левом углу руководства по эксплуатации анализаторов типографским или компьютерным способом и на корпус анализатора в виде наклейки.
| Таблица 15 - Комплектность анализаторов | ||
| Наименование | Обозначение | Количество |
| Анализатор электрический цепей и сигналов комбинированный портативный | FieldFox N9950B или FieldFox N9951B или FieldFox N9952B или FieldFox N9960B или FieldFox N9961B или FieldFox N9962B | 1 шт. (по заказу) |
| Блок питания | - | 1 шт. |
| Кабель питания | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в разделах 3-21 документа «Анализаторы электрических цепей и сигналов комбинированные портативные FieldFox N9900B. Руководство по эксплуатации»
Приказ Росстандарта № 1621 от 31.07.2018 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»
ГОСТ Р 8.813-2013 «ГСИ. Государственная поверочная схема для средств измерений волнового сопротивления, комплексных коэффициентов отражения и передачи в коаксиальных волноводах в диапазоне частот от 0,01 до 65 ГГц»
Приказ Росстандарта № 2839 от 29.12.2018 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 37,5 до 78,33 ГГц».
Приказ Росстандарта № 3461 от 30.12.2019 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»
Стандарт предприятия «Единые технические и метрологические требования на анализаторы электрических цепей и сигналов комбинированные портативные FieldFox N9900B».
Правообладатель
Компания «Keysight Technologies, Inc.», США
Адрес: 1400 Fountaingrove Parkway Santa Rosa, CA 95403-1738, United States
Тел.: +1 800 829-4444
Факс: +1 800 829-4433
Web-сайт: http://www.keysight.com
E-mail: usa_orders@keysight.com
| Зарегистрировано поверок | 7 |
| Поверителей | 2 |
| Актуальность данных | 21.11.2024 |
