| Номер в госреестре | 85570-22 |
| Наименование СИ | Тестеры оптические |
| Обозначение типа СИ | ОТ-3-2 |
| Изготовитель | Закрытое акционерное общество "Институт информационных технологий" (ЗАО "Институт информационных технологий"), Республика Беларусь |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Тестеры оптические ОТ-3-2 (далее - тестеры ОТ-3-2) предназначены для применения в качестве рабочего эталона единиц средней мощности и ослабления оптического излучения для ВОСП для поверки и калибровки измерителей оптической мощности, источников оптического излучения, аттенюаторов, оптических тестеров; измерений оптической мощности и ослабления в оптических волокнах (ОВ) и оптических компонентах, генерации постоянного оптического излучения на фиксированных длинах волн, а также для передачи средней мощности оптического излучения исследуемым средствам измерений в волоконно-оптических системах передачи на фиксированных длинах волн.
Принцип действия тестера ОТ-3-2 основан на генерировании стабилизированного оптического излучения с помощью лазерных диодов с фиксированными длинами волн и измерении оптической мощности высокоточным оптоэлектронным преобразователем.
Тестер ОТ-3-2 состоит из блока источников излучения и оптоэлектронного преобразователя (ОЭП) SPM-2. В блоке источников излучения расположены:
- источники оптического излучения, предназначенные для формирования стабильных регулируемых уровней оптической мощности;
- процессорный модуль, предназначенный для управления работой тестера ОТ-3-2, первичной обработки результатов измерения и связи с персональным компьютером (ПК);
- оптический аттенюатор, предназначенный для ослабления мощности оптического излучения на требуемую величину;
- преобразователь напряжения, который вырабатывает требуемые напряжения для питания других блоков тестера ОТ-3-2.
Для генерации постоянного оптического излучения в тестере ОТ-3-2 используются лазерные диоды (ЛД) с выводом излучения через одномодовое ОВ. Выходная мощность и температура ЛД стабилизируются с помощью соответствующих схем. Источники излучения имеют разъемы FC/UPC. Мощность излучения ЛД регулируется током накачки, который может изменяться процессором по командам с ПК.
Измерение оптической мощности в тестере ОТ-3-2 осуществляется с помощью ОЭП SPM-2. В качестве фотоэлектрического преобразователя используется InGaAs pin-фотодиод, установленный в ОЭП. Ток фотодиода усиливается и преобразуется в цифровую форму схемой ОЭП. Полученный цифровой сигнал передается в блок источников излучения, обрабатывается там, и измеренное значение оптической мощности выводится на экран ПК.
Управление работой тестера ОТ-3-2 осуществляется с помощью ПК, подключаемого к блоку источников излучения. Связь с ПК осуществляется через порт USB с помощью интерфейсного кабеля, поставляемого в комплекте с тестером ОТ-3-2.
Конструктивно блоки тестера ОТ-3-2 выполнены в прямоугольных металлических корпусах настольно-переносного типа.
На передней панели блока источников излучения расположены: выключатель питания, оптические розетки выходов источников излучения, оптические розетки аттенюатора, два разъема USB-A для подключения ОЭП, индикаторные светодиоды питания и включения источников излучения.
На передней панели ОЭП SPM-2 находится оптический разъем измерителя мощности.

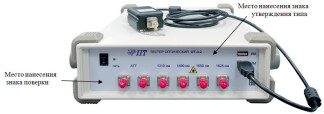

Общий вид тестера ОТ-3-2 с обозначением места нанесения знака поверки представлен
На задней панели блока источников излучения установлены разъемы для подключения блока питания и для соединения с ПК. На задней панели ОЭП находится разъем USB-B для соединения с блоком источников излучения.
Для защиты от несанкционированного доступа к элементам схемы корпус тестера пломбируется. Пломбой закрывается левый винт крепления задней панели блока источников излучения. На боковые и нижнюю панель ОЭП наклеиваются две гарантийные наклейки. Схема пломбирования показана на рисунке 2.
Заводской номер расположен на задней панели тестера ОТ-3-2, номер выполнен печатным способом, место нанесения указано на рисунке 2:
Зав. № 05320 с оптоэлектронным преобразователем SPM-2 0378620;
Зав. № 05420 с оптоэлектронным преобразователем SPM-2 0378720;
Зав. № 05520 с оптоэлектронным преобразователем SPM-2 0378820.
Программное обеспечение (далее по тексту - ПО) предназначено для управления работой тестера ОТ-3-2. ПО разделено на две части. Метрологически значимая часть ПО прошита в памяти процессора блока источников излучения и процессора ОЭП. Интерфейсная часть ПО запускается на ПК и служит для обработки, отображения и сохранения результатов измерений.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ot-3-2 |
| Номер версии (идентификационный номер) ПО | 5.8.0.0 и выше |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Рабочие длины волн источников оптического излучения, нм | 1310±5, 1490±5, 1550±5, 1625±5 |
| Максимальная мощность источников излучения, мВт, не | |
| менее: | |
| 1310 нм | 10 |
| 1490 нм | 6 |
| 1550 нм | 10 |
| 1625 нм | 6 |
| Нестабильность мощности источников излучения за 15 | 0,005 |
| минут, дБ, не более | |
| Рабочий спектральный диапазон измерения оптической | от 1200 до 1660 |
| мощности, нм | |
| Диапазон измерений оптической мощности, Вт (дБм) | от 1-10-11 до 1-10-2 (от -80 до 10) |
| Пределы допускаемой относительной погрешности | |
| измерений оптической мощности на длинах волн | |
| источников излучения, % | |
| - при значениях мощности от 1-10-10 до 1-10-2 Вт | ±3 |
| - при значениях мощности от 1-10-11 до 1-10-10 Вт | ±5 |
| Наименование характеристики | Значение |
| Пределы допускаемой относительной погрешности измерений относительных уровней оптической мощности, % - при значениях мощности от 1-10-10 до 1-10-2 Вт - при значениях мощности от 1-10-11 до 1-10-2 Вт | ОО о" ^ +1 +1 |
| Пределы допускаемой относительной погрешности измерений оптической мощности в рабочем спектральном диапазоне от 1200 до 1660 нм, % | ±5 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Ослабление, вносимое встроенным оптическим аттенюатором на длине волны 1310 нм: - минимальное ослабление, дБ, не более - максимальное ослабление, дБ, не менее | 2,5 70 |
| Питание осуществляется: от сети переменного тока - напряжение, В - частота, Гц через блок питания с выходным напряжением, В | 230±23 50±0,4 12±1 |
| Мощность, потребляемая тестером ОТ-3-2 от сети переменного тока, ВА, не более | 30 |
| Ток, потребляемый тестером ОТ-3-2 от блока питания, А, не более | 1,5 |
| Время непрерывной работы, ч, не менее | 8 |
| Габаритные размеры, мм, не более: - блок источников излучения - ОЭП SPM-2 | 280x320x88 85x40x30 |
| Масса, кг, не более | 3,5 |
| Условия эксплуатации: - температура окружающего воздуха, 0С - относительная влажность воздуха при 25 0С, %, - атмосферное давление, кПа (мм рт.ст.) | от +10 до +30 80 от 70 до 106,7 (от 537 до 800) |
наносится на переднюю панель тестера методом наклеивания, а также на титульный лист паспорта и руководства по эксплуатации типографическим способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Тестер оптический ОТ-3-2 | - | 1 шт. |
| Оптоэлектронный преобразователь SPM-2 | - | 1 шт. |
| Оптический кабель соединительный одномодовый, разъемы FC/UPC - FC/UPC | - | 2 шт. |
| Оптический кабель соединительный одномодовый, разъемы FC/UPC - SC/UPC | - | 1 шт. |
| Оптический кабель соединительный одномодовый, разъемы FC/UPC - ST/UPC | - | 1 шт. |
| Адаптеры для оптоэлектронного преобразователя: | ||
| - для оптического разъема типа FC | - | 1 шт. |
| - для оптического разъема типа ST | - | 1 шт. |
| - для оптического разъема типа SC | - | 1 шт. |
| Блок питания | - | 1 шт. |
| Кабель интерфейсный USB-A-USB-B | - | 2 шт. |
| Компакт-диск с программным обеспечением, руководством по эксплуатации | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Паспорт | 1 экз. | |
| Сумка упаковочная | - | 1 шт. |
приведены в эксплуатационном документе «Руководство по эксплуатации. Тестеры оптические ОТ-3-2» раздел 8
Нормативные документы, устанавливающие требования к тестерам оптическим ОТ-3-2
Приказ Федерального агентства по техническому регулированию и метрологии от 05.12.19 № 2862 Об утверждении государственной поверочной схемы для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем связи и передачи информации
Р 50.2.084-2013 Государственная система обеспечения единства измерений. Рабочие эталоны единицы средней мощности оптического излучения в волоконно-оптических системах передачи. Методика поверки.
Правообладатель
Закрытое акционерное общество «Институт информационных технологий» (ЗАО «Институт информационных технологий»), Республика Беларусь Адрес: 220099, г. Минск, ул. Казинца, д. 11а, офис А304 Телефон, факс: (+375 17) 235 90 48, 235 90 47, 302 85 03 Web-сайт: www.agizer.com.ru E-mail: info@agizer.com
