| Номер в госреестре | 85575-22 |
| Наименование СИ | Приборы учета электроэнергии интеллектуальные |
| Обозначение типа СИ | РиМ 384 |
| Изготовитель | Акционерное общество "Радио и Микроэлектроника" (АО "РиМ"), г. Новосибирск |
| Год регистрации | 2022 |
| Срок свидетельства | 13.05.2027 |
| МПИ (интервал между поверками) | 10 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы учета электроэнергии интеллектуальные РиМ 384
(далее - ИПУЭ) являются многофункциональными приборами и предназначены для измерений: активной и реактивной электрической энергии, а также активной, реактивной и полной мощности, линейных напряжений, фазных токов, частоты сети, удельной энергии потерь в цепях тока, тока прямой и обратной последовательности, коэффициента несимметрии тока обратной последовательности, коэффициента реактивной мощности tg ф, коэффициента мощности cos ф в трехфазных трехпроводных электрических сетях переменного тока промышленной частоты с изолированной нейтралью напряжением 6/ 10 кВ (в зависимости от исполнения).
ИПУЭ измеряют показатели качества электрической энергии:
- длительность провала напряжения;
- остаточное напряжение провала напряжения;
- глубина провала напряжения;
- длительность перенапряжения;
- максимальное значение перенапряжения;
- коэффициент перенапряжения;
- коэффициент несимметрии напряжения обратной последовательности;
- положительное и отрицательное отклонения напряжения;
- отклонение частоты.
ИПУЭ состоят из двух однофазных четырехквадрантных датчиков измерения активной и реактивной энергии РиМ 384.03 или РиМ 384.04 (далее - ДИЭ), включенных по схеме Арона. Расположение квадрантов соответствует геометрическому представлению С.1 ГОСТ 31819.23.
Принцип действия ИПУЭ основан на цифровой обработке аналоговых входных сигналов токов и напряжений при помощи микроконтроллера со встроенными аналогово-цифровыми преобразователями. Остальные параметры, измеряемые ИПУЭ, рассчитываются микроконтроллером по измеренным значениям тока, напряжения и угла между ними.
Каждый ДИЭ состоит из измерительного модуля и защитного блока, соединенных изолированным высоковольтным проводом. В измерительном модуле размещены: измеритель, источник питания, интерфейсы и высоковольтный узел. В защитном блоке размещен защитный резистор, ограничивающий ток через элементы высоковольтного узла. Измерительный модуль помещен в корпус внешний.
ИПУЭ выпускаются в следующих модификациях (исполнениях): РиМ 384.03/2 (состоит из двух ДИЭ РиМ 384.03), РиМ 384.04/2 (состоит из двух ДИЭ РиМ 384.04), которые отличаются номинальным напряжением.
Маркировка наносится на корпус каждого ДИЭ и содержит следующие сведения:
а) товарный знак предприятия-изготовителя;
б) условное обозначение ДИЭ, знак утверждения типа.
в) единый знак обращения продукции на рынке государств-членов Таможенного союза (по Положению о едином знаке обращения продукции на рынке государств-членов Таможенного союза);
г) заводской номер ДИЭ по системе нумерации предприятия-изготовителя и год изготовления;
д) номинальное напряжение по п. 5.12.1 е) форма 1) ГОСТ 31818.11;
е) номинальный и максимальный токи;
ж) номинальная частота в герцах;
и) постоянная ИПУЭ (ДИЭ);
к) обозначение класса точности ИПУЭ (ДИЭ) при измерении активной и реактивной энергии (по ГОСТ 8.401);
л) условное обозначение измеряемой энергии (kWh, kvarh);
м) обозначение нормативного документа - ГОСТ 31818.11;
н) на корпусе ДИЭ нанесен знак «Внимание, опасность» по ГОСТ 12.2.091-2012.
Условное обозначение типа ИПУЭ указывается в технических условиях и в эксплуатационной документации.

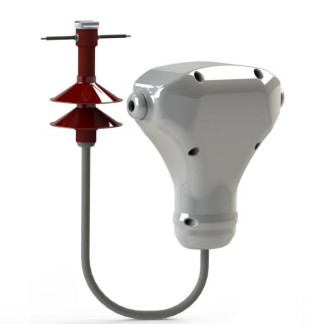

Общий вид ДИЭ представлен на рисунках 1, 2.
Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки представлена на рисунке 3.
Рисунок 2 - Общий вид ДИЭ без корпуса внешнего
Встроенное программное обеспечение разделено на метрологически значимую и метрологически не значимую части. Уровень защиты программного обеспечения «Высокий» в соответствии с Р 50.2.077-2014. Конструкция ИПУЭ (ДИЭ) исключает возможность несанкционированного влияния на ПО ИПУЭ и измерительную информацию.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | РМ384 ВНКЛ.411152.048 - 02 ПО [для РиМ 384.03/2 (РиМ 384.03)] РМ384 ВНКЛ.411152.048 - 03 ПО [для РиМ 384.04/2 (РиМ 384.04)] |
| Номер версии (идентификационный номер) ПО | не ниже v 3.02 |
| Цифровой идентификатор метрологически значимой части ПО (MD5) | BC 34 8E F7 09 27 3B 2F 2B DA 7A 72 5A CF 0D A9 |
Таблица 2- Метрологические и технические характеристики
| Наименование характеристики | Значение | |
| РиМ 384.03 | РиМ 384.04 | |
| 1 | 2 | 3 |
| Номинальный ток, А | 20 | |
| Максимальный ток, А | 200 | |
| Номинальное напряжение, кВ | 6 | 10 |
| Установленный диапазон напряжений, кВ | от 5,4 до 6,6 | от 9 до 11 |
| Расширенный диапазон напряжений, кВ | от 4,8 до 7,2 | от 8 до 12 |
| Номинальная частота, Гц | 50 | |
| Класс точности: при измерении активной энергии (по ГОСТ 31819.22-2012) | 0,5S | |
| при измерении реактивной энергии (по ГОСТ 31819.23-2012) | 1 | |
| Пределы допускаемой основной относительной погрешности измерений активной энергии и мощности, максимальной средней активной мощности на программируемом интервале Ринт макс, максимальной средней активной мощности на расчетный день и час Ррдч, % 0,011ном<1<0,051ном, cos Ф =1,00 | ±1 ,0 | |
| 0, 0 о м < нч < нч м а к о c o Ф = 0 0 | ±0,5 | |
| 0,021ном<1<0,101ном, cos ф =0,50 инд. | ±1,0 | |
| 0,101ном<1<1макс, COS ф = 0,50 инд. | ±0,6 | |
| 0,021ном<1<0,101ном, cos ф =0,80 емк. | ±1,0 | |
| 0,101ном<1<1макс, cos ф = 0,80 емк. | ±0,6 | |
| 1 | 2 3 |
| Пределы допускаемой основной относительной погрешности измерений реактивной энергии и мощности, % 0,021ном<1<0,051ном, sin ф=1,00 | ±1,5 |
| 0,051ном^1^1макс, sin ф=1,00 | ±1,0 |
| 0,05Iном<I<0,10Iном, sin Ф=0,50 инд. | ±1,5 |
| 0,10Iном<I<Iмакс, sin Ф=0,50 инд. | ±1,0 |
| 0,05Iном<I<0,10Iном, sin ф=0,50 емк. | ±1,5 |
| 0,10Iном<I<Iмакс, sin ф=0,50 емк. | ±1,0 |
| 0,10Iном<I<Iмакс, sin ф=0,25 инд. | ±1,5 |
| 0,10Iном<I<Iмакс, sin Ф=0,25 емк. | ±1,5 |
| Пределы допускаемой относительной погрешности измерений полной мощности, % | ±1,5 |
| Пределы допускаемой абсолютной погрешности измерений коэффициента мощности cos ф, в диапазоне токов (в диапазоне измеряемых значений cos Ф): 0,05Iном<I<Iмакс (от 0,25 до 1) | ±0,01 |
| Пределы допускаемой абсолютной погрешности измерений коэффициента реактивной мощности tg ф, в диапазоне токов (в диапазоне измеряемых значений tg Ф): 0,05Iном<I<Iмакс (от 0 до 1) | ±0,01 |
| Пределы допускаемой относительной погрешности измерений среднеквадратических значений фазного тока 5I в диапазоне, % 0,01 ^ом<1<0,051ном | ±1 ,0 |
| 0,05 ^ом^^макс | ±0,5 |
| Пределы допускаемой относительной погрешности измерений среднеквадратических значений линейных напряжений в расширенном диапазоне напряжений, % | ±0,5 |
| Пределы допускаемой дополнительной относительной погрешности измерений активной энергии и мощности, вызываемой изменением напряжения в установленном рабочем диапазоне, % 0,9Uном<U<1,1Uном, cos ф=1,00 | ±0,2 |
| 0,9Uном<U<1,1Uном, cos ф=0,50 инд. | ±0,4 |
| Пределы допускаемой дополнительной относительной погрешности измерений реактивной энергии и мощности, вызываемой изменением напряжения в установленном рабочем диапазоне, % 0,9Uном<U<1,1Uном, sin ф=1,00 | ±0,7 |
| 0,9Uном<U<1,1Uном, sin ф=0,50 инд. | ±1,0 |
| Пределы допускаемой дополнительной относительной погрешности измерений активной энергии и мощности, вызываемой изменением напряжения в расширенном рабочем диапазоне, % 0,80Uном<U<1,2Uном, cos ф=1,00 | ±0,6 |
| 0,80Uном<U<1,2Uном, cos ф=0,50 инд. | ±1,2 |
| 1 | 2 3 |
| Пределы допускаемой дополнительной относительной погрешности измерений реактивной энергии и мощности, вызываемой изменением напряжения в расширенном рабочем диапазоне, % 0,8Ином<и< 1,2Ином, sin ф=1,00 0,8Ином<и<1,2ином, sin ф=0,50 инд. | ±2,1 ±3,0 |
| Пределы допускаемой относительной погрешности измерений отрицательного 5U(.) и положительного 5U(+) отклонения напряжения в диапазоне значений от 40 до 120%, % | ±0,5 |
| Пределы допускаемой абсолютной погрешности измерений частоты сети, Гц в диапазоне значений частоты от 45 до 55 Гц | ±0,01 |
| Пределы допускаемой абсолютной погрешности измерений отклонения частоты сети Af , Гц в диапазоне отклонений частоты ± 5 Гц | ±0,01 |
| Пределы допускаемой абсолютной погрешности измерений длительности провала напряжения Atn в диапазоне значений от 1 до 60 с, с | ±0,02 |
| Пределы допускаемой погрешности измерений остаточного напряжения провала напряжения Un приведенной к Ином, в диапазоне значений от 40 до 100% от Ином, % | ±1,0 |
| Пределы допускаемой абсолютной погрешности измерений длительности перенапряжения AtnEpU в диапазоне значений от 1 до 60 с, с | ±0,02 |
| Пределы допускаемой относительной погрешности измерений максимального значения перенапряжения Umpu, % | ±1,0 |
| Пределы допускаемой абсолютной погрешности измерений глубины провала напряжения 5иП в диапазоне значений от 10 до 90 %, % | ±1,0 |
| Пределы допускаемой относительной погрешности измерений токов прямой I1 и обратной I2 последовательностей в диапазоне значений от 0,11ном до 1макс, % | ±0,5 |
| Пределы допускаемой абсолютной погрешности измерений коэффициентов несимметрии напряжения K2U и токов К21 по обратной последовательности в диапазоне значений коэффициентов несимметрии от 1 до 5 %, % | ±0,3 |
| Пределы допускаемой абсолютной погрешности измерений коэффициента перенапряжения в диапазоне значений коэффициента от 1 до 30 % , % | ±1,0 |
| Пределы допускаемого значения среднего температурного коэффициента при измерении активной энергии и мощности, %/К cos ф=1,00 cos ф=0,50 инд. | ±0,03 ±0,05 |
| 1 | 2 3 |
| Пределы допускаемого значения среднего температурного коэффициента при измерении реактивной энергии и мощности,%/К sin ф=1,00 sin ф=0,50 инд. | ±0,05 ±0,07 |
| Пределы допускаемой относительной погрешности измерений удельной энергии потерь в цепях тока, %, в диапазоне 0,051ном<1<1макс | ±2,0 |
| Пределы допускаемого значения суточного хода часов реального времени тарификатора ИПУЭ, с/сут | ±0,5 |
| Стартовый ток: при измерении активной энергии, мА при измерении реактивной энергии, мА | 20 40 |
| Постоянная ИПУЭ (ДИЭ): при измерении активной энергии, имп./кВтч при измерении реактивной энергии, имп./кварч | 500 500 |
| Полная потребляемая мощность в цепи напряжения, не более, ВА, не более | 45 |
| Активная потребляемая мощность в цепи напряжения, не более, Вт | 6 |
| Количество тарифов | 8 |
| Время сохранения данных, лет, не менее | 40 |
| Время начального запуска, с, не более | 5 |
| Габаритные размеры ИПУЭ (высота х ширина х длина х длина провода), мм, не более - в корпусе внешнем тип II | 310 х150 х310 х1500 |
| Масса ИПУЭ, кг, не более | 6,5 |
| Условия эксплуатации: Установленный рабочий диапазон: -температура окружающей среды, °С -относительная влажность, %, при 25 (30) °С -атмосферное давление, кПа | от -40 до +55 100 (95) от 70 до 10б,7 |
| Средняя наработка на отказ, ч | 180000 |
| Средний срок службы, лет | 30 |
| Степень защиты оболочек от проникновения пыли и воды | IP65 |
| Условия эксплуатации | У1** по ГОСТ 15150-69 |
| Нормальные условия измерений -температура окружающей среды, °С -относительная влажность, % -атмосферное давление, кПа | от +21 до + 25 от 30 до 80 от 70 до 106,7 |
| Примечания 1 Измерения активной и реактивной энергии выполняется в четырех квадрантах. Расположение квадрантов соответствует геометрическому представлению С.1 ГОСТ 31819.23. 2 ИПУЭ измеряют показатели качества электроэнергии согласно ГОСТ 30804.4.30 класс S. 3 Дополнительные погрешности измерений энергии, мощности, вызываемые изменением влияющих величин по отношению к нормальным условиям, приведенным в 8.5 ГОСТ 31819.22 и 8.5 ГОСТ 31819.23, не более пределов дополнительных погрешностей для ИПУЭ соответствующего класса точности в соответствии с таблицей 6 ГОСТ 31819.22 и таблицей 8 ГОСТ 31819.23. | |
| Измеряемая величина | Основная единица | Цена единицы старшего/младшего разряда |
| Активная энергия | кВтч | 10 7 / 10-3 |
| Реактивная энергия | кварч | 10 7 / 10-3 |
| Активная мощность | Вт | 10 6 / 10° |
| Реактивная мощность | вар | 10 6 / 100 |
| Полная мощность | ВА | 10 6 / 100 |
| Фазный ток (среднеквадратическое значение) | А | 10 2 / 10-3 |
| Линейное напряжение (среднеквадратическое значение) | В | 10 4 / 100 |
| Частота сети | Гц | 10 1 / 10-2 |
| Отклонение частоты | Гц | 10 1 / 10-2 |
| Удельная энергия потерь в цепях тока | кА2 ч | 107 / 10-3 |
| Коэффициент реактивной мощности tg ф | безразм. | 102 / 10-3 |
| Коэффициент мощности cos ф | безразм. | 100 / 10-3 |
| Длительность провалов/перенапряжений | с | 103 / 10-2 |
| Глубина провала напряжения | % | 101 / 10-1 |
| Остаточное напряжение провала напряжения | В | 10 4 / 100 |
| Максимальное значение перенапряжения | В | 10 4 / 100 |
| Коэффициент перенапряжения | % | 101 / 10-1 |
| Напряжение прямой (обратной) последовательности | В | 10 4 / 100 |
| Ток прямой (обратной) последовательности | А | 102 / 10-3 |
| Коэффициенты несимметрии напряжения и тока по обратной последовательности | % | 101 / 10-2 |
| Положительное AU(+) и отрицательное AU(-) отклонения напряжения | В | 104 / 100 |
| Положительное 5U(+) и отрицательное 5U(-) отклонения напряжения (относительно Uном) | % | 101 / 10-2 |
наносится на корпус каждого ДИЭ методом печати краской с ультрафиолетовым отверждением или лазерной печатью. В эксплуатационной документации на титульных листах изображение Знака утверждения типа наносится печатным способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| ДИЭ соответствующего исполнения (в упаковке) | - | 2 шт. |
| Корпус внешний тип II (антивандальный) | ВНКЛ.732184.364 | 2 шт. |
| Пломба пластиковая номерная | - | 4 шт. |
| Комплект монтажных частей 1) | - | 1 комплект |
| Паспорт на ИПУЭ | ВНКЛ.411152.048 ПС | 1 экз. |
| Паспорт на ДИЭ | ВНКЛ.411152.049 ПС | 2 экз. |
| Руководство по эксплуатации 2) | ВНКЛ.411152.048 РЭ | 1 экз. |
| Инструкция по монтажу, пуску, регулированию и обкатке изделия 2) | ВНКЛ. 411152.048 ИМ | 1 экз. |
| Терминал мобильный РиМ 099.01 ХХ-ХХ 3),4) | ВНКЛ.426487.030 | 1 комплект |
| Сервисное ПО: Программа Setting 384 2),5) | - | 1 шт. |
| Дисплей дистанционный РиМ 040.03-ХХ 6) | - | 1 шт. |
| Адаптер питания РиМ 000.10 | ВНКЛ. 411919.005 | 1 шт. |
| Коммуникатор РиМ 071.11 3) | ВНКЛ.426477.047 | 1 шт. |
| Устройство защиты от перенапряжения 3),7) | - | 3 комплекта |
| 1) Состав комплекта монтажных частей указан в руководстве по эксплуатации 2) Доступно на сайте www.ao-rim.ru 3) Посталяется по отдельному заказу 4) ИПУЭ могут комплектоваться терминалом мобильным РиМ 099.01 ХХ-ХХ, где ХХ - номер исполнения согласно руководству по эксплуатации на терминал мобильный 5) Поставляется на CD в составе Терминала мобильного 6) ИПУЭ комплектуются дисплеем дистанционным РиМ 040.03-ХХ, где ХХ номер исполнения дистанционногодисплея , согласно руководству по эксплуатации на дистанционный дисплей 7) Тип УЗПН - 6(10) (ПО, ПШ и др.) определяется при заказе | ||
приведены в разделе 3 руководства по эксплуатации ВНКЛ.411152.048 РЭ.
ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии ГОСТ 31819.22-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S
ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии
Государственная поверочная схема для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц утвержденная приказом Приказ Росстандарта от 23 июля 2021 года N 1436
ГОСТ 32144-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения
ГОСТ 30804.4.30-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии
ТУ 4228 - 061 - 11821941 - 2013 Приборы учета электроэнергии интеллектуальные
