| Номер в госреестре | 85582-22 |
| Наименование СИ | Калибраторы-измерители унифицированных сигналов эталонные |
| Обозначение типа СИ | "ЭЛЕМЕР-ИКСУ-3000" |
| Изготовитель | Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР"), г. Москва, г. Зеленоград |
| Год регистрации | 2022 |
| Срок свидетельства | 16.05.2027 |
| МПИ (интервал между поверками) | 2 года - с индексом заказа A, 3 года - с индексом заказа В |
| Описание типа | скачать |
| Методика поверки | скачать |
Калибраторы-измерители унифицированных сигналов эталонные «ЭЛЕМЕР-ИКСУ-3000» (далее по тексту - ИКСУ-3000 или приборы) предназначены для воспроизведения и измерений электрических сигналов силы и напряжения постоянного тока, сопротивления постоянному току, частоты и количества импульсов, а также для воспроизведения и измерений сигналов термопреобразователей сопротивления (ТС) по ГОСТ 6651-2009, преобразователей термоэлектрических (ТП) по ГОСТ Р 8.585-2001 и измерений сигналов термометров цифровых эталонных (ТЦЭ), преобразователей давления эталонных (ПДЭ), приборов, использующих для обмена информацией HART-протокол, 1-^ге-протокол и стандарт NAMUR. ИКСУ-3000 могут применяться в качестве рабочего эталона:
- единицы силы постоянного электрического тока 1 разряда в соответствии с Приказом Федерального агентства по техническому регулированию и метрологии от 1 октября
2018 г. № 2091;
- единицы постоянного электрического напряжения 3 разряда в соответствии с Приказом Федерального агентства по техническому регулированию и метрологии от 30 декабря
2019 г. № 3457;
- единицы электрического сопротивления постоянного тока 4 разряда в соответствии с Приказом Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456.
Принцип действия ИКСУ-3000 в режиме воспроизведения калиброванных сигналов основан на цифро-аналоговом преобразовании (ЦАП) цифровых сигналов, вырабатываемых микропроцессорным модулем, в аналоговые сигналы и передачу их на соответствующий выход ИКСУ-3000.
Принцип действия ИКСУ-3000 в режиме измерения основан на аналого-цифровом преобразовании (АЦП) параметров измеряемых электрических сигналов и передаче их в микропроцессорный модуль, который обеспечивает управление всеми схемами прибора и осуществляет связь с компьютером через интерфейс USB или Ethernet. Через последовательный интерфейс UART осуществляется связь ИКСУ-3000 с ТЦЭ или ПДЭ, через HART-интерфейс осуществляется связь с приборами по HART-протоколу. Наличие указанных интерфейсов обеспечивает возможность работы ИКСУ-3000 с эталонными и поверяемыми средствами измерений как автономно, так и с компьютером, объединяя их в единое автоматизированное рабочее место «:АРМ ИКСУ-3000».
В состав ИКСУ-3000 входит блок со встроенным компенсатором температуры холодного спая преобразователей термоэлектрических БТП-3000 (далее по тексту - БТП-3000).
ИКСУ-3000 в комплекте с БТП-3000 обеспечивает автоматическую компенсацию температуры холодного спая ТП. ИКСУ-3000 также обеспечивает ручную компенсацию температуры холодного спая ТП путем ввода значений температуры с использованием возможностей сенсорного экрана, кнопочной клавиатуры прибора или внешней клавиатуры.
Встроенный в ИКСУ-3000 стабилизатор напряжения (24 В) обеспечивает питанием первичные преобразователи с выходным унифицированным сигналом постоянного тока.
ИКСУ-3000 выполнен в виде портативного ручного прибора, на передней панели которого расположен сенсорный жидкокристаллический экран, клеммы для подключения первичных преобразователей и внешних устройств в режимах измерения и воспроизведения стандартных сигналов, а также разъем для подключения входного или выходного частотного сигнала; на боковых панелях расположены: клеммы для тестирования реле, клеммы для управления счетом импульсов, разъем для подключения ПДЭ и ТЦЭ, клемма для подключения зарядного устройства, разъем Ethernet, разъемы USB для подключения к компьютеру и для подключения съемного USB Flash-накопителя. Режим работы ИКСУ-3000 задают как с использованием возможностей сенсорного жидкокристаллического экрана, так и с помощью программного обеспечения, установленного на компьютере.
ИКСУ-3000 при проведении поверки (калибровки и градуировки) воспроизводит и измеряет сигналы ТС, ТП, силы и напряжения постоянного тока, сопротивления постоянному току, частоту и количество импульсов или измеряет выходной ток или напряжение преобразователей с унифицированным выходным сигналом, тестирует состояния реле поверяемых (калибрируемых или градуируемых) средств измерений, считывает единицу измерений, диапазон и измеренное значение величины по HART-протоколу, l-Wire-протоколу, стандарту NAMUR, обеспечивает возможность конфигурирования, градуировки и подстройки приборов с поддержкой по HART-протоколу, 1-Wire-протоколу и стандарту NAMUR, сравнивает показания эталонного и рабочего средств измерений температуры или давления; обеспечивает сбор, хранение, архивирование и передачу данных в компьютер.
ИКСУ-3000 имеют исполнения: общепромышленное (ИКСУ-3000), взрывозащищенное с видом взрывозащиты «искробезопасная электрическая цепь» (ИКСУ-3000Ех).

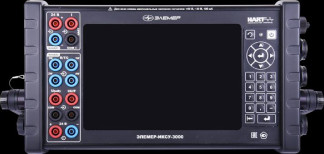

Фотографии общего вида ИКСУ-3000 и ИКСУ-3000Ех представлены на рисунке 1.
Фотография общего вида БТП-3000 представлена на рисунке 2.
Схема пломбировки от несанкционированного доступа представлена на рисунке 3.
Заводской номер нанесен на табличку, прикрепленную к тыльной стороне корпуса ИКСУ-3000 (рисунок 4).
Рисунок 2 - Общий вид блока со встроенным компенсатором температуры холодного спая преобразователей термоэлектрических БТП-3000
В ИКСУ-3000 предусмотрено внутреннее и внешнее программное обеспечение (ПО).
Внутреннее ПО состоит из встроенной в ИКСУ-3000 метрологически значимой части ПО. Внутреннее ПО является фиксированным, незагружаемым и может быть изменено только на предприятии-изготовителе.
Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» согласно Р 50.2.077-2014 - данное ПО защищено от преднамеренных изменений с помощью специальных программных средств. Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО СИ и измеренных данных.
Внешнее ПО предназначено для взаимодействия ИКСУ-3000 с компьютером и не оказывает влияния на метрологические характеристики ИКСУ-3000. Внешнее ПО служит для градуировки, калибровки, поверки, конфигурирования, получения данных измерений, воспроизведения, архивных данных и графика в процессе эксплуатации ИКСУ-3000. Конфигурирование включает установку типа сигнала в режимах воспроизведения, измерений, установку параметров сенсорного экрана, даты и времени. ПО также предусматривает возможность выдачи текстовых сообщений о состоянии ИКСУ-3000 и возникающих в процессе его работы ошибках и способах их устранения.
Идентификационные данные внутреннего ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные внутреннего программного обеспечения
| Идентификационныеданные (признаки) | Значение |
| Идентификационноенаименование ПО | ЭЛЕМЕР-ИКСУ-3000 ПО |
| Номер версии (идентификационный номер) ПО | 1.ХХ.ХХ |
| Цифровойидентификатор ПО | отсутствует |
Идентификационные данные внешнего ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные внешнего программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационноенаименование ПО | АРМ ИКСУ-3000 |
| Номер версии (идентификационный номер) ПО | 1.ХХ.ХХ |
| Цифровойидентификатор ПО | отсутствует |
В идентификационных номерах внешнего и внутреннего программных обеспечений фиксированные цифры отвечают за метрологически значимую часть и являются неизменными.
Таблица 3 - Метрологические характеристики ИКСУ-3000 для конфигурации с выходными (режим воспроизведения) электрическими сигналами в виде силы, напряжения постоянного тока и сопротивления постоянному току
| Воспроизводимая величина | Диапазон воспроизведения | Пределы допускаемой основной абсолютной погрешности воспроизводимых величин (в нормальных условиях при температуре (20+5) °С) | Пределы допускаемой основной относительной погрешности воспроизводимых величин, % (в нормальных условиях при температуре (20+5) °С) | Пределы допускаемой абсолютной погрешности воспроизводимых величин (в пределах рабочих температур от минус 20 до плюс 50 °С) | Ин декс заказа | |
| Сила постоянного тока | от 0 до 25 мА | +(2-10-5Т+0,2) мкА | +(2-10-3 + 20/I 1)) | +(4-10-5Т+0,4) мкА | А | |
| +(3-10-5-I+0,3) мкА | +(3^0-3 + 30/I 1)) | +(6-10-5Т+0,6) мкА | B | |||
| Напряжение постоянного тока | от -100 до 1000 мВ | от -100 до 100 мВ | +(2- 10-5-|U|+3) мкВ | +(2 10-3 + 300/|U 2)|) | +(4 10-5|U|+6) мкВ | А |
| +(3 10-5|U|+4) мкВ | +(3 10-3 + 400/|U 2)|) | +(6 10-5|U|+8) мкВ | B | |||
| от 100 до 1000 мВ | +(5 10-5U) мкВ | +5 10-3 | +(10-4U) мкВ | А | ||
| +(7 10-5U) мкВ | +7 10-3 | +(1410-5U) мкВ | B | |||
| от 0 до 12 В | +(6 10-5U+0,2) мВ | +(6 10-3 + 20/U 3)) | +(12 10-5U+0,4) мВ | А | ||
| +(10-4U+0,4) мВ | +(10-2 + 40/U 3)) | +(2 10-4U+0,8) мВ | B | |||
| Воспроизводимая величина | Диапазон воспроизведения | Пределы допускаемой основной абсолютной погрешности воспроизводимых величин (в нормальных условиях при температуре (20+5) °С) | Пределы допускаемой основной относительной погрешности воспроизводимых величин, % (в нормальных условиях при температуре (20+5) °С) | Пределы допускаемой абсолютной погрешности воспроизводимых величин (в пределах рабочих температур от минус 20 до плюс 50 °С) | Ин декс заказа |
| Электрическое сопротивление постоянному току | от 0 до 500 Ом | +0,009 Ом | +0,9/R 4) | +0,015 Ом | А |
| +0,015 Ом | +1,5/R 4) | +0,025 Ом | B | ||
| от 0 до 4000 Ом | ±(4 10-5R+0,05) Ом | ±(4 10-3 + 5/R 4)) | ±(710-5R+0,08) Ом | А | |
| ±(5 10-5R+0,07) Ом | ±(5 10-3 + 7/R 4)) | ±(8 10-5 R+0,12) Ом | B | ||
| П р и м е ч а н и я 1 I - действительное значение силы постоянного тока, мкА. 2 U - действительное значение напряжения, мкВ. 3 U - действительное значение напряжения, мВ. 4 R - действительное значение сопротивления, Ом. 5 Пределы допускаемой нестабильности за год при воспроизведении сопротивления не превышают пределов допускаемой основной абсолютной погрешности. | |||||
Таблица 4 - Метрологические характеристики ИКСУ-3000 для конфигурации с входными (режим измерений) электрическими сигналами в виде силы, напряжения постоянного тока и сопротивления постоянному току
| Измеряемая величина | Диапазон измерений | Пределы допускаемой основной абсолютной погрешности измеряемых величин (в нормальных условиях при температуре (20+5) °С) | Пределы допускаемой основной относительной погрешности измеряемых величин, % (в нормальных условиях при температуре (20+5) °С) | Пределы допускаемой абсолютной погрешности измеряемых величин (в пределах рабочих температур от минус 20 до плюс 50 °С) | Индекс заказа |
| Сила постоянного тока | от -25 до 25 мА | ±(2- 10-5-|I|+0,2) мкА | +(2-10-3 + 20/|I !)|) | ±(4-10-5-|I|+0,4) мкА | А |
| ±(3 10-5|I|+0,3) мкА | +(340-3 + 30/|I 1)|) | ±(6^10-5 |I|+0,6) мкА | B | ||
| от -100 до +100 мА | ±(10-4|I|+1) мкА | +(10-2 + 100/|I 1)|) | ±(2^10-4• |I|+2) мкА | А | |
| ±(1,510-4|I|+1,5) мкА | +(1,5-10-2 + 150/|I 1)|) | ±(3^10-4^|+3) мкА | B | ||
| Напряжение постоянного тока | от -78 до +78 мВ | ±(2 •Ю-5 • |U|+3) мкВ | +(240-3 + 300/|U 2)|) | ±(4 10-5|U|+6) мкВ | А |
| ±(3 10-5|U|+4) мкВ | +(340-3 + 400/|U 2)|) | ±(6 10-5|U|+8) мкВ | B | ||
| от -300 до +300 мВ | ±(5^ 10-5 • |U|+3) мкВ | +(540-3 + 300/|U 2)|) | ±(10-4|U|+6) мкВ | А | |
| ±(5^ 10-5 • |U|+4) мкВ | +(540-3 + 400/|U 2)|) | ±(10-4|U|+8) мкВ | B | ||
| от 0 до 12 В | ±(6 10-5U+0,2) мВ | +(6-10-3 + 20/U 3)) | ±(1210-5U+0,4) мВ | А | |
| ±(10-4U+0,4) мВ | +(10-2 + 40/U 3)) | ±(210-4U+0,8) мВ | B | ||
| от 0 до 60 В | ±(510-5U+0,5) мВ | +(540-3 + 50/U 3)) | ±(10-4U+1) мВ | А | |
| ±(510-5U+0,5) мВ | +(540-3 + 50/U 3)) | ±(10-4U+1) мВ | B |
| Измеряемая величина | Диапазон измерений | Пределы допускаемой основной абсолютной погрешности измеряемых величин (в нормальных условиях при температуре (20+5) °С) | Пределы допускаемой основной относительной погрешности измеряемых величин, % (в нормальных условиях при температуре (20+5) °С) | Пределы допускаемой абсолютной погрешности измеряемых величин (в пределах рабочих температур от минус 20 до плюс 50 °С) | Индекс заказа | |
| Электрическое сопротивление постоянному току | от 0 до 500 Ом | от 0 до 100 Ом | ±0,003 Ом 5) | +0,3/R 4) | ±0,006 Ом | А |
| ±0,005 Ом 5) | +0,5/R 4) | ±0,01 Ом | B | |||
| от 100 до 500 Ом | ±3 10-5R Ом 5) | +3 10-3 | ±6 10-5R Ом | А | ||
| ±510-5R Ом 5) | +5 10-3 | ±10-4R Ом | B | |||
| от 0 до 4000 Ом | от 0 до 500 Ом | ±0,02 Ом 5) | +2/R 4) | ±0,04 Ом | А | |
| ±0,03 Ом 6) | +3/R 4) | ±0,06 Ом | B | |||
| от 500 до 4000 Ом | ±410-5R Ом 6) | +4 10-3 | ±8 10-5R Ом | А | ||
| ±610-5R Ом 6) | +6 10-3 | ±1210-5R Ом | B | |||
| П р и м е ч а н и я 1 I - действительное значение силы постоянного тока, мкА. 2 U - действительное значение напряжения, мкВ. 3 U - действительное значение напряжения, мВ. 4 R - действительное значение сопротивления, Ом. 5 Измерительный ток 1,0 мА. 6 Измерительный ток 0,3 мА. | ||||||
| Воспроизводимая величина (выходной сигнал) | Диапазон воспроизведения, Г ц | Пределы допускаемой относительной погрешности 5, % |
| Частота (прямоугольные импульсы) | от 1 до 50000 | ±0,001 |
Таблица 6 - Метрологические характеристики ИКСУ-3000 в части измерения частоты
| Измеряемая величина (входной сигнал) | Диапазон измерений, Гц | Пределы допускаемой относительной погрешности 5, % | |
| Частота | Синусоидальный сигнал | от 1 до 50000 | ±0,001 |
| Прямоугольные импульсы | от 0,03 до 50000 | ||
Таблица 7 - Метрологические характеристики ИКСУ-3000 для конфигурации с выходными (режим воспроизведения) электрическими сигналами от ТС по ГОСТ 6651-2009 и ТП по ГОСТ Р 8.585-2001
| Тип первичного термопреобра зователя | а °С-1 (W100) | Диапазон воспроизведения электрических сигналов в температурном эквиваленте, °С | Пределы допускаемой основной абсолютной погрешности воспроизводимых электрических сигналов в температурном эквиваленте, °С (в нормальных условиях при температуре (20+5) °С) для индекса заказа | Пределы допускаемой абсолютной погрешности воспроизводимых электрических сигналов в температурном эквиваленте, °С (в пределах рабочих температур от минус 20 до плюс 50 °С) для индекса заказа | ||
| А | B | А | B | |||
| 50М | 0,00428 (1,4280) | от -180 до +200 | ±0,045 | ±0,07 | ±0,075 | ±0,12 |
| 53М | от -50 до +200 | ±0,045 | ±0,07 | ±0,075 | ±0,12 | |
| 100М | от -180 до +200 | ±0,025 | ±0,035 | ±0,042 | ±0,06 | |
| 50М | 0,00426 (1,4260) | от -50 до +200 | ±0,045 | ±0,07 | ±0,075 | ±0,12 |
| 53М | от -50 до +200 | ±0,045 | ±0,07 | ±0,075 | ±0,12 | |
| 100М | от -50 до +200 | ±0,025 | ±0,035 | ±0,042 | ±0,06 | |
| 50П | 0,00391 (1,3910) | от -200 до +850 | ±(0,045+1,5 10-5 t) | ±(0,075+2,5-10-5-t) | ±(0,075+2,5 10-5 t) | ±(0,125+4,2 10-5t) |
| 46П | от -200 до +850 | ±(0,045+1,5 10-5 t) | ±(0,075+2,5-10-5-t) | ±(0,075+2,5 10-5 t) | ±(0,125+4,2 10-5t) | |
| 100П | от -200 до +850 | ±(0,025+7 10-6 t) | ±(0,04+1,510-5t) | ±(0,042+1,2 10-5 t) | ±(0,07+2,5-10-5-t) | |
| Тип первичного термопреобра зователя | а °С-1 (W100) | Диапазон воспроизведения электрических сигналов в температурном эквиваленте, °С | Пределы допускаемой основной абсолютной погрешности воспроизводимых электрических сигналов в температурном эквиваленте, °С (в нормальных условиях при температуре (20+5) °С) для индекса заказа | Пределы допускаемой абсолютной погрешности воспроизводимых электрических сигналов в температурном эквиваленте, °С (в пределах рабочих температур от минус 20 до плюс 50 °С) для индекса заказа | ||
| А | B | А | B | |||
| Pt50 | 0,00385 (1,3850) | от -200 до +850 | ±(0,045+1,5 10-5 t) | ±(0,075+2,5 10-5 t) | ±(0,075+2,5 10-5 t) | ±(0,125+4,2 10-5t) |
| Pt100 | от -200 до +850 | ±(0,025+7 10-6 t) | ±(0,04+1,510-5 t) | ±(0,042+1,2 10-5 t) | ±(0,07+2,5-10-5-t) | |
| Pt500 | от -200 до +850 | ±(0,035+5 10-5 t) | ±(0,05+7 10-5t) | ±(0,06+8,3 10-5t) | ±(0,08+1,210-4t) | |
| Pt1000 | от -200 до +850 | ±(0,025+5 10-5 t) | ±(0,035+6 10-5 t) | ±(0,042+8,3 10-5 t) | ±(0,06+10-4t) | |
| 100Н | 0,00617 (1,617) | от -60 до +180 | ±0,02 | ±0,03 | ±0,03 | ±0,05 |
| 500Н | от -60 до +180 | ±0,025 | ±0,035 | ±0,042 | ±0,058 | |
| 1000Н | от -60 до +180 | ±0,02 | ±0,025 | ±0,03 | ±0,042 | |
| ТПП (R) | - | от -50 до +200 | ±0,75 | ±1,0 | ±1,5 | ±2,0 |
| св. +200 до +1768 | ±0,36 | ±0,5 | ±0,72 | ±1,0 | ||
| ТПП (S) | от -50 до +200 | ±0,75 | ±1,0 | ±1,5 | ±2,0 | |
| св. +200 до +1768 | ±0,36 | ±0,5 | ±0,72 | ±1,0 | ||
| ТПР (В) | от +50 до +100 | ±7,5 | ±10,0 | ±15,0 | ±20,0 | |
| св. +100 до +250 | ±3,0 | ±4,0 | ±6,0 | ±8,0 | ||
| св. +250 до +600 | ±1,2 | ±1,5 | ±2,4 | ±3,0 | ||
| св. +600 до +1820 | ±0,5 | ±0,7 | ±1,0 | ±1,4 | ||
| ТЖК (J) | от -210 до 0 | ±0,2 | ±0,22 | ±0,4 | ±0,44 | |
| св. 0 до +1200 | ±0,08 | ±0,12 | ±0,16 | ±0,24 | ||
| Тип первичного термопреобра зователя | а °С-1 (W100) | Диапазон воспроизведения электрических сигналов в температурном эквиваленте, °С | Пределы допускаемой основной абсолютной погрешности воспроизводимых электрических сигналов в температурном эквиваленте, °С (в нормальных условиях при температуре (20+5) °С) для индекса заказа | Пределы допускаемой абсолютной погрешности воспроизводимых электрических сигналов в температурном эквиваленте, °С (в пределах рабочих температур от минус 20 до плюс 50 °С) для индекса заказа | ||
| А | B | А | B | |||
| от -270 до -260 | ±2,1 | ±2,8 | ±4,2 | ±5,6 | ||
| св. -260 до -240 | ±0,8 | ±1,1 | ±1,6 | ±2,2 | ||
| ТМК (Т) | св. -240 до -200 | ±0,35 | ±0,5 | ±0,7 | ±1,0 | |
| св. -200 до 0 | ±0,2 | ±0,3 | ±0,4 | ±0,6 | ||
| св. 0 до +400 | ±0,08 | ±0,1 | ±0,16 | ±0,2 | ||
| от -270 до -260 | ±1,6 | ±2,2 | ±3,2 | ±4,4 | ||
| ТХКн (Е) | св. -260 до -200 | ±0,5 | ±0,7 | ±1,0 | ±1,4 | |
| св. -200 до 0 | ±0,12 | ±0,2 | ±0,24 | ±0,4 | ||
| св. 0 до +1000 | ±0,06 | ±0,08 | ±0,12 | ±0,16 | ||
| от -270 до -260 | ±3,2 | ±4,2 | ±6,4 | ±8,4 | ||
| св. -260 до -240 | ±1,1 | ±1,4 | ±2,2 | ±2,8 | ||
| ТХА (К) | св. -240 до -200 | ±0,45 | ±0,6 | ±0,9 | ±1,2 | |
| св. -200 до 0 | ±0,25 | ±0,3 | ±0,5 | ±0,6 | ||
| св. 0 до +1000 | ±0,1 | ±0,15 | ±0,2 | ±0,3 | ||
| св. +1000 до +1372 | ±0,12 | ±0,2 | ±0,24 | ±0,4 | ||
| от -270 до -260 | ±6,2 | ±8,3 | ±12,4 | ±16,6 | ||
| св. -260 до -240 | ±1,6 | ±2,1 | ±3,2 | ±4,2 | ||
| ТНН (N) | св. -240 до -200 | ±0,8 | ±1,1 | ±1,6 | ±2,2 | |
| св. -200 до 0 | ±0,35 | ±0,4 | ±0,7 | ±0,8 | ||
| св. 0 до +1300 | ±0,12 | ±0,15 | ±0,24 | ±0,3 | ||
| Тип первичного термопреобра зователя | а °С-1 (W100) | Диапазон воспроизведения электрических сигналов в температурном эквиваленте, °С | Пределы допускаемой основной абсолютной погрешности воспроизводимых электрических сигналов в температурном эквиваленте, °С (в нормальных условиях при температуре (20+5) °С) для индекса заказа | Пределы допускаемой абсолютной погрешности воспроизводимых электрических сигналов в температурном эквиваленте, °С (в пределах рабочих температур от минус 20 до плюс 50 °С) для индекса заказа | ||
| А | B | А | B | |||
| ТВР (А-1) | - | от 0 до +1600 | ±0,3 | ±0,4 | ±0,6 | ±0,8 |
| св. +1600 до + 2500 | ±0,5 | ±0,65 | ±1,0 | ±1,3 | ||
| ТВР (А-2) | от 0 до +1800 | ±0,35 | ±0,45 | ±0,7 | ±0,9 | |
| ТВР (А-3) | от 0 до +1800 | ±0,35 | ±0,45 | ±0,7 | ±0,9 | |
| ТХК (L) | от -200 до 0 | ±0,12 | ±0,16 | ±0,24 | ±0,32 | |
| св. 0 до +800 | ±0,05 | ±0,08 | ±0,1 | ±0,16 | ||
| ТМК (М) | от -200 до +100 | ±0,2 | ±0,25 | ±0,4 | ±0,5 | |
| П р и м е ч а н и е - t - значение температуры, °С | ||||||
Таблица 8 - Метрологические характеристики ИКСУ-3000 для конфигурации с входными (режим измерений) электрическими сигналами от ТС по ГОСТ 6651-2009 и ТП по ГОСТ Р 8.585-2001
| Тип первичного термопреоб разователя | а °С-1 (W100) | Диапазон измерений температуры, °С | Пределы допускаемой основной абсолютной погрешности измеряемых температур,°С (в нормальных условиях при температуре (20+5) °С) для индекса заказа | Пределы допускаемой абсолютной погрешности измеряемых температур,°С (в пределах рабочих температур от минус 20 до плюс 50 °С) для индекса заказа | ||
| А | B | А | B | |||
| 50М | 0,00428 (1,4280) | от -180 до +200 | ±0,015 | ±0,025 | ±0,03 | ±0,05 |
| 53М | от -50 до +200 | ±0,015 | ±0,025 | ±0,03 | ±0,05 | |
| 100М | от -180 до 0 | ±0,008 | ±0,012 | ±0,016 | ±0,024 | |
| св. 0 до +200 | ±(0,008+3 10-5 t) | ±(0,012+510-5t) | ±(0,016+610-5t) | ±(0,024+10-4 t) | ||
| Тип первичного термопреоб разователя | а °С-1 (W100) | Диапазон измерений температуры, °С | Пределы допускаемой основной абсолютной погрешности измеряемых температур,°С (в нормальных условиях при температуре (20+5) °С) для индекса заказа | Пределы допускаемой абсолютной погрешности измеряемых температур,°С (в пределах рабочих температур от минус 20 до плюс 50 °С) для индекса заказа | ||
| А | B | А | B | |||
| 50М | 0,00426 (1,4260) | от -50 до +200 | ±0,015 | ±0,03 | ±0,03 | ±0,06 |
| 53М | от -50 до +200 | ±0,015 | ±0,025 | ±0,03 | ±0,05 | |
| 100М | от -50 до 0 | ±0,008 | ±0,012 | ±0,016 | ±0,024 | |
| св. 0 до +200 | ±(0,008+3 10-5 t) | ±(0,012+510-5t) | ±(0,016+610-5t) | ±(0,024+10-4 t) | ||
| 50П | 0,00391 (1,3910) | от -200 до +250 | ±0,015 | ±0,03 | ±0,03 | ±0,06 |
| св. +250 до +850 | ±(0,008+3,5 10-5 t) | ±(0,014+5,510-5t) | ±(0,016+710-5t) | ±(0,028+1,1 10-4 t) | ||
| 46П | от -200 до +250 | ±0,015 | ±0,03 | ±0,03 | ±0,06 | |
| св. +250 до +850 | ±(0,008+3 10-5 t) | ±(0,014+5,510-5t) | ±(0,016+610-5t) | ±(0,028+1,1 10-4 t) | ||
| 100П | от -200 до 0 | ±0,008 | ±0,03 | ±0,016 | ±0,06 | |
| св. 0 до +850 | ±(0,008+3,5 10-5 t) | ±(0,014+5,510-5t) | ±(0,016+7 10-5 t) | ±(0,028+1,1 10-4 t) | ||
| Pt50 | 0,00385 (1,3850) | от -200 до +250 | ±0,015 | ±0,03 | ±0,03 | ±0,06 |
| св. +250 до +850 | ±(0,008+3,5 10-5 t) | ±(0,014+5,510-5t) | ±(0,016+7 10-5t) | ±(0,028+1,1 10-4 t) | ||
| Pt100 | от -200 до 0 | ±0,008 | ±0,03 | ±0,016 | ±0,06 | |
| св. 0 до +850 | ±(0,008+3,5 10-5 t) | ±(0,014+5,510-5t) | ±(0,016+7 10-5t) | ±(0,028+1,1 10-4 t) | ||
| Pt500 | от -200 до 0 | ±0,01 | ±0,015 | ±0,02 | ±0,03 | |
| св. 0 до +850 | ±(0,01+4,510-5t) | ±(0,015+6,5 10-5t) | ±(0,02+9 10-5t) | ±(0,03+1,3 10-4t) | ||
| Pt1000 | от -200 до -125 | ±0,005 | ±0,008 | ±0,01 | ±0,016 | |
| св. -125 до +850 | ±(0,01+4,5 10-5 • |t|) | ±(0,015+6,5 10-5 • |t|) | ±(0,02+9 10-5|t|) | ±(0,03+1,3 10-4t) | ||
| 100Н | 0,00617 (1,617) | от -60 до +180 | ±0,008 | ±0,015 | ±0,016 | ±0,03 |
| 500Н | от -60 до +180 | ±0,012 | ±0,02 | ±0,024 | ±0,04 | |
| 1000Н | от -60 до +180 | ±0,012 | ±0,02 | ±0,024 | ±0,04 | |
| ТПП (R) | - | от -50 до +200 | ±0,75 | ±1,0 | ±1,5 | ±2,0 |
| св. +200 до +1768 | ±0,55 | ±0,75 | ±1,1 | ±1,5 | ||
| ТПП (S) | от -50 до +200 | ±0,7 | ±1,0 | ±1,4 | ±2,0 | |
| св. +200 до +1768 | ±0,4 | ±0,75 | ±0,8 | ±1,5 | ||
| ТПР (В) | - | св. +250 до +600 | ±1,2 | ±1,5 | ±2,4 | ±3,0 |
| св. +600 до +1820 | ±0,5 | ±0,7 | ±1,0 | ±1,4 | ||
| ТЖК (J) | от -210 до 0 | ±0,2 | ±0,25 | ±0,4 | ±0,5 | |
| Тип первичного термопреоб разователя | а °С-1 (W100) | Диапазон измерений температуры, °С | Пределы допускаемой основной абсолютной погрешности измеряемых температур,°С (в нормальных условиях при температуре (20+5) °С) для индекса заказа | Пределы допускаемой абсолютной погрешности измеряемых температур,°С (в пределах рабочих температур от минус 20 до плюс 50 °С) для индекса заказа | ||
| А | B | А | B | |||
| св. 0 до +1200 | ±0,08 | ±0,12 | ±0,16 | ±0,24 | ||
| ТМК (Т) | св. -200 до 0 | ±0,2 | ±0,25 | ±0,4 | ±0,5 | |
| св. 0 до +400 | ±0,08 | ±0,1 | ±0,16 | ±0,2 | ||
| ТХКн (Е) | св. -200 до 0 | ±0,12 | ±0,18 | ±0,24 | ±0,36 | |
| св. 0 до +1000 | ±0,06 | ±0,08 | ±0,12 | ±0,16 | ||
| ТХА (К) | св. -200 до 0 | ±0,25 | ±0,3 | ±0,5 | ±0,6 | |
| св. 0 до +1000 | ±0,1 | ±0,15 | ±0,2 | ±0,3 | ||
| св. +1000 до +1372 | ±0,12 | ±0,18 | ±0,24 | ±0,36 | ||
| ТНН (N) | св. -200 до 0 | ±0,35 | ±0,4 | ±0,7 | ±0,8 | |
| св. 0 до +1300 | ±0,12 | ±0,15 | ±0,24 | ±0,3 | ||
| ТВР (А-1) | от 0 до +1600 | ±0,3 | ±0,4 | ±0,6 | ±0,8 | |
| св. +1600 до + 2500 | ±0,5 | ±0,65 | ±1,0 | ±1,3 | ||
| ТВР (А-2) | от 0 до +1800 | ±0,35 | ±0,45 | ±0,7 | ±0,9 | |
| ТВР (А-3) | от 0 до +1800 | ±0,35 | ±0,45 | ±0,7 | ±0,9 | |
| ТХК (L) | от -200 до 0 | ±0,12 | ±0,16 | ±0,24 | ±0,32 | |
| св. 0 до +800 | ±0,05 | ±0,08 | ±0,1 | ±0,16 | ||
| ТМК (М) | от -200 до +100 | ±0,2 | ±0,25 | ±0,4 | ±0,5 | |
| П р и м е ч а н и я 1 Пределы допускаемой дополнительной абсолютной погрешности ИКСУ-3000 в комплекте с БТП-3000, вызванной изменением температуры свободных концов ТП, составляют не более ± 0,15 °С. 2 t - значение температуры, °С. | ||||||
| Наименование характеристики | Значение |
| Параметры электрического питания: - от встроенного блока аккумуляторов: - напряжение, В - от сетевого блока питания: - номинальное напряжение, В | 22 24 |
| Потребляемый ток в режиме работы без нагрузки встроенного стабилизатора напряжения, мА, не более | 450 |
| Габаритные размеры, мм, не более - длина - ширина - высота | 380 70 180 |
| Масса, кг, не более | 3,5 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при температуре +35 °С, %, не более - атмосферное давление, кПа | от -20 до +50 95 от 84,0 до 106,7 |
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % атмосферное давление, кПа | от +15 до +25 от 30 до 80 от 84,0 до 106,7 |
| Средняя наработка на отказ, ч, не менее | 20000 |
| Средний срок службы, лет, не менее | 8 |
| Маркировка взрывозащиты | 1Ex ib IIB T6...T4 Gb X |
| Параметры воспроизведения/ измерения количества импульсов: - диапазон воспроизведения/ измерения количества импульсов - разрешение - частота воспроизведения/ измерения количества импульсов, Гц синусоидальный сигнал прямоугольные импульсы | от 0 до 9999999 имп. 1 импульс - / от 1 до 50000 Гц от 1 до 50000 Гц/ от 0,03 до 50000 Гц |
наносится на переднюю панель ИКСУ-3000 методом лазерной гравировки, а также на руководство по эксплуатации и паспорт типографским способом.
Таблица 10 - Комплектность ИКСУ-3000
| Наименование | Обозначение | Количество |
| Калибратор-измеритель унифицированных сигналов эталонный «ЭЛЕМЕР-ИКСУ-3000» | НКГЖ.408741.005 | 1 шт. |
| Блок аккумуляторов^ | - | 1 компл. |
| Сетевой блок питания (зарядное устройство) | - | 1 шт. |
| Кабели соединительные | - | 1 компл. |
| Наименование | Обозначение | Количество |
| Дополнительный комплект кабелей соединительных2) | - | - |
| Компьютерная мышь и клавиатура3) | - | - |
| Персональный компьютер типа ноутбук3) | - | - |
| Дополнительный блок аккумуляторов3) | - | - |
| Кейс транспортировочный3) | - | - |
| Блок со встроенным компенсатором температуры холодного спая преобразователей термоэлектрических БТП-3000 | - | 1 шт. |
| Комплект программного обеспечения | - | 1 компл. |
| Руководство по эксплуатации | НКГЖ.408741.005РЭ | 1 экз. |
| Паспорт | НКГЖ.408741.005ПС | 1 экз. |
| П р и м е ч а н и я 1 Установлен в корпус ИКСУ-3000. 2 Состав и количество в соответствии с заказом. 3 По заказу. | ||
приведены в п. 3.2 руководства по эксплуатации НКГЖ.408741.005РЭ.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.
ГОСТ 8.558-2009. ГСИ. Государственная поверочная схема для средств измерений температуры.
Приказ Росстандарта № 1621 от 31.07.2018 г. «Об утверждении государственной поверочной схемы для средств измерений времени и частоты».
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы».
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1*10-16 до 100 А».
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока».
НКГЖ.408741.005ТУ Калибраторы-измерители унифицированных сигналов эталонные «ЭЛЕМЕР-ИКСУ-3000». Технические условия.
| Зарегистрировано поверок | 1599 |
| Поверителей | 4 |
| Актуальность данных | 17.09.2024 |
