Системы автоматического пробоотбора воздуха PM162M, 85584-22

Назначение

Системы автоматического пробоотбора воздуха PM162M (далее - системы PM162M) предназначены для автоматического отбора проб атмосферного воздуха на аналитические фильтры и измерений объёма отобранной пробы.

Описание

Принцип действия систем PM162M основан на принудительном прокачивании пробы воздуха через аналитический фильтр с помощью побудителя расхода. Объём отобранной пробы вычисляется как произведение заданного объёмного расхода пробы и времени пробоотбора.

Конструктивно системы PM162M состоят из пробоотборного зонда, блока пробоотбора и насоса.

Пробоотборный зонд оснащается импакторами и циклонами различных типов с целью отбора аэрозольных частиц суммарных фракций пыли (TSP), фракций PM10, PM2.5 и PM1. Пробоотборная линия зонда имеет функцию нагрева с целью предотвращения образования конденсата на её внутренней поверхности. Степень нагрева регулируется в зависимости от показаний метеостанции (температура, относительная влажность окружающего воздуха), размещаемой непосредственно на зонде. В зависимости от заказа длина пробоотборного зонда может составлять 1; 1,5 или 2 м.

Блок пробоотбора включает в себя систему хранения и смены аналитических фильтров, систему задания объёмного расхода пробы, ЖК-дисплей и кнопки управления.

Для пробоотбора применяются фильтры диаметром 47 мм, помещаемые в индивидуальные кассеты. Кассеты с чистыми фильтрами из подающего магазина по очереди перемещаются в прижимной блок всасывающего канала. Накопление кассет с отобранной пробой осуществляется в принимающем магазине. Максимальное количество кассет - 22 шт.

Создание постоянного объёмного расхода через пробоотборный тракт обеспечивается с помощью внешнего вакуумного насоса. Поддержание постоянного объёмного расхода с учётом компенсации перепада давления на фильтре и изменений параметров окружающего воздуха осуществляется с помощью приводного клапана и диафрагменной системы на основе показаний датчиков дифференциального давления, атмосферного давления и внутренней температуры системы. При выпуске из производства системы PM162M настраиваются на создание объёмного расхода 1,0 или 2,3 м3/ч.

Системы PM162M выпускаются в виде двух исполнений: стандартном и настенном. Стандартное исполнение предназначено для размещения в станциях контроля и мониторинга атмосферного воздуха: исполнение блока пробоотбора предусматривает монтаж в 19-дюймовую стойку, электрические разъёмы и штуцер для подключения насоса располагаются на задней панели. Настенное исполнение предназначено для монтажа блока пробоотбора на стену с помощью кронштейнов и направляющих, электрические разъёмы и штуцер для подключения насоса располагаются на нижней панели. По специальному заказу возможен монтаж внутри металлического шкафа с защитой от воздействия окружающей среды.

Управление системами PM162M осуществляется с помощью кнопок на передней панели блока пробоотбора. Передача данных и подключение периферийных устройств

осуществляется по интерфейсам связи RS-232/RS-422. Предусмотрено оснащение аналоговыми и логическими входами/выходами. Электрическое питание осуществляется от сети переменного тока.

Результаты измерений представляются в виде значений объёма отобранной пробы, в том числе приведённых к нормальным и стандартным условиям. Предусмотрена индикация параметров и процесса работы системы PM162M на ЖК-дисплее.

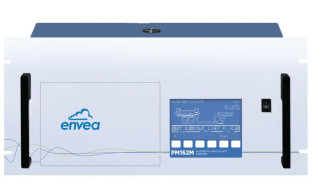

Общий вид систем PM162M изображён на рисунках 1 и 2. Пломбировка не предусмотрена. Идентификация осуществляется с помощью этикетки, расположенной на корпусе блока пробоотбора. На этикетке указывается обозначение типа и заводской номер. Знак утверждения типа наносится на корпус блока пробоотбора систем PM162M с помощью наклейки. Знак поверки наносится на свидетельство о поверке в случае его оформления.

Программное обеспечение

Системы PM162M имеют встроенное программное обеспечение (ПО). ПО используется для обеспечения их функционирования, управления ими, выполнения измерений, передачи результатов измерений на внешние устройства и носители информации. Уровень защиты в соответствии с Рекомендацией Р 50.2.077-2014 - «средний». При нормировании метрологических характеристик учтено влияние ПО.

Таблица 1 - Идентификационные данные программного обеспечения

Технические характеристики

Таблица 2 - Метрологические характеристики_

помощью наклейки и титульный лист руководства по эксплуатации методом компьютерной графики.

Комплектность

Таблица 4 - Комплектность систем PM162M

Сведения о методах измерений

приведены в руководстве по эксплуатации на системы PM162M, глава 3 «Инструкция по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Постановление Правительства РФ от 16.11.2020 № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»

Государственная поверочная схема для средств измерений объемного и массового расхода газа, утверждённая приказом Росстандарта от 29.12.2018 № 2825 Техническая документация ENVEA

Правообладатель

ENVEA, Франция

Адрес: 111, Boulevard Robespierre, 78304 Poissy Cedex, France

Телефон: +33(0)-1-39-22-38-00

Факс: +33(0)-1-39-65-38-08

Web-сайт: www.envea.com

E-mail: info@envea.global
