Государственный реестр средств измерений

Спектрофотометры NanoPhotometer, 85586-22

85586-22
Спектрофотометры NanoPhotometer (далее - спектрофотометры) предназначены для измерения оптической плотности пробы с дальнейшим пересчётом в результат теста.
Карточка СИ
Номер в госреестре 85586-22
Наименование СИ Спектрофотометры
Обозначение типа СИ NanoPhotometer
Изготовитель "Implen GmbH", Германия
Год регистрации 2022
Срок свидетельства 16.05.2027
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Спектрофотометры NanoPhotometer (далее - спектрофотометры) предназначены для измерения оптической плотности пробы с дальнейшим пересчётом в результат теста.

Описание

Принцип действия спектрофотометров основан на измерении значений оптической плотности жидкой биологической пробы и последующем пересчете, с помощью встроенных программ, полученного значения оптической плотности в необходимый параметр (концентрацию) лабораторного теста в соответствии с методикой исследования.

Основными узлами спектрофотометров являются:

-    источник излучения - ксеноновая лампа;

-    кюветный отсек (для использования стандартной квадратной кюветы с длиной оптического пути 10 мм);

-    окно подсветки пробы с лункой для пробы (для работы с микрообъемами);

-    приемник излучения - CCD-матрица;

-    встроенный микропроцессор, служащий для управления спектрофотометром, ввода и вывода данных, расчетов и обработки результатов измерений.

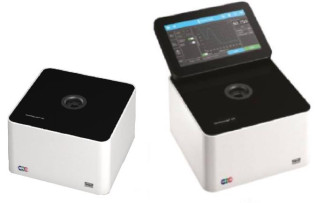

Спектрофотометры выпускаются в настольном стационарном исполнении со встроенным программным обеспечением. Измерение оптической плотности жидких проб проводится в кюветном отсеке. В зависимости от исполнения измерения проводятся с использованием стандартных квадратных кювет с длинной оптического пути 10 мм или с использованием конструкции для внесения пробы для работы с микрообъемом. Спектрофотометры выпускаются в следующих модификациях:

-    С40, С40 Touch, С40 Mobile, с конструкцией кюветного отсека, позволяющего использовать стандартную квадратную кювету с длиной оптического пути 10 мм;

-    N60, N60 Touch, N60 Mobile с конструкцией внесения микрообъемов с длиной оптического пути 0,67 мм и 0,07 мм;

-    NP80, NP80 Touch, NP80 Mobile конструкция сочетает в себе возможность внесения микрообъемов с длиной оптического пути 0,67 мм и 0,07 мм и использования стандартной квадратной кюветы с длиной оптического пути 10 мм.

Модификация Touch дополнительно оснащена сенсорным экраном. Модификация Mobile дополнительно оснащена сенсорным экраном и встроенным аккумулятором.

Заводской номер и место нанесения знака утверждения типа расположены на нижней панели спектрофотометров (рисунок 4).

Пломбирование спектрофотометров не предусмотрено.

Программное обеспечение

Спектрофотометры модификаций Touch и Mobile оснащены встроенным программным обеспечением (далее по тексту - ПО), которое управляет работой прибора и собирает, отображает, обрабатывает и хранит полученные данные.

Спектрофотометры модификаций С40, N60, NP80 поставляются с USB-флэш-накопителем с ПО, которое управляет работой прибора и собирает, отображает, обрабатывает и хранит полученные данные на персональном компьютере.

Все ПО является метрологически значимым и выполняет следующие функции:

-    сбор и обработка данных, поступающих с детектора спектрофотометра;

-    обсчет результатов измерений;

-    сохранение результатов измерений на стороннем носителе или в памяти устройства;

-    управление процедурой измерений;

-    создание отсчетов по результатам измерений.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1- Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

NPOS

Номер версии (идентификационный номер) ПО, не ниже

4.2.14756

Цифровой идентификатор ПО

-

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений оптической плотности, Б

от 0,5 до 2,6

Пределы абсолютной погрешности измерений оптической плотности, Б

± 0,5

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Спектральный диапазон, нм

от 200 до 900

Габаритные размеры спектрофотометров, мм, не более:

-    длина

-    ширина

-    высота

200

200

120

Масса, кг, не более

5,2

Параметры электрического питания: - от сети переменного тока: напряжение переменного тока, В частота переменного тока, Гц

220±10

50±1

Условия эксплуатации:

-    температура окружающей среды, °С

-    относительная влажность, %, не более

-    атмосферное давление, кПа

от +15 до +35 80

от 86,6 до 106,7

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на нижнюю панель корпуса спектрофотометра в виде наклейки.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество, шт.

Спектрофотометр

NanoPhotometer модификации С40 или С40 Touch или С40 Mobile или N60 или N60 Touch или N60 Mobile или NP80 или NP80 Touch или NP80 Mobile

1

Соединительный кабель - USB

-

1

Адаптер питания NanoPhotometer

-

1

Пылезащитный чехол

-

1

USB-флэш-накопитель с ПО (при

1

необходимости)

Руководство по эксплуатации

-

1

Сведения о методах измерений

приведены в эксплуатационном документе «Спектрофотометры NanoPhotometer. Руководство по эксплуатации» в разделе 3

Нормативные документы, устанавливающие требования к средствам измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 28.09.2018 г. № 2085 «Об утверждении государственной поверочной схемы для средств измерений оптической плотности»;

Стандарт предприятия Implen GmbH, Германия.

Правообладатель

Фирма «Implen GmbH», Германия

Адрес: Schatzbogen 52, 81829 Munchen, Germany

Телефон: +49 89 72637180

Факс: +49 89 726371854

Web-сайт: www.implen.de

E-mail: info@implen.de
