| Номер в госреестре | 85597-22 |
| Наименование СИ | Мерники металлические технические 1-го класса |
| Обозначение типа СИ | М1кл |
| Изготовитель | Общество с ограниченной ответственностью "Контур-М" (ООО "Контур-М"), г. Казань |
| Год регистрации | 2022 |
| Срок свидетельства | 18.05.2027 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Мерники металлические технические 1-го класса М1кл (далее - мерники) предназначены для измерений объема жидкости.
Принцип работы мерников основан на объемном методе. При измерении объема жидкости измеряемую среду подают в предварительно смоченный мерник через горловину или заполняют мерник измеряемой средой через наливной патрубок. После проведения измерений измеряемую среду сливают через горловину или сливное запорное устройство сплошной струей.
Мерники состоят из резервуара, горловины (опционально), ампул уровня (отвеса), сливного запорного устройства (крана или клапана с ручным или дистанционным приводом), одного или более термокарманов (опционально) для размещения термометров (термодатчиков) или термометром (опционально), расположенным внутри мерника напротив смотрового окна, опорного устройства, а стационарные мерники дополнительно могут быть снабжены наливным патрубком с приемной трубой для заполнения измеряемой средой, переливного патрубка и запорными устройствами (кранами), предназначенными для отбора проб или доведения уровня жидкости до требуемого.
Для контроля за уровнем жидкости мерники могут быть снабжены шкалой на горловине мерника, либо выносными трубками уровнемерными со шкалой, либо прозрачными окнами со шкалами на резервуаре мерника. Резервуар мерника установлен на опорном устройстве. Установка мерника в вертикальное положение осуществляется с помощью домкратов (при наличии), размещенных на опорном устройстве, и ампулы уровня (отвеса), установленной на мернике.
Мерники объемом не более 20 дм1 (включительно) могут изготавливать с плоским дном без опорного устройства и без сливного запорного устройства.
Мерники имеют несколько модификаций, которые обозначаются и маркируются следующим образом:___
| Х | - Х | Х |
| 1 | 2 | 3 |
- вертикальный цилиндр с коническим дном и уровнемерными прозрачными трубками, расположенными параллельно оси цилиндра, оснащенными пластинами со шкалами, на которых нанесены отметки вместимости - 3;
- горизонтальный усеченный конус с коническими или эллиптическими передней и задней крышками, оснащенный вертикальной горловиной, горловина может оснащаться переливным устройством - 4.
3 - исполнение горловины:
- горловина отсутствует - 0;
- горловина с прозрачными окнами, оснащенная пластиной со шкалой, на которой нанесены отметки вместимости - 1;
- горловина непрозрачная с уровнемерной прозрачной трубкой, расположенной параллельно оси горловины и оснащенной пластиной со шкалой, на которой нанесены отметки вместимости - 2.

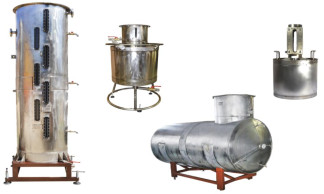

Общий вид мерников представлен на рисунке 1.
Пломбировка мерников осуществляется нанесением знака поверки давлением на свинцовые (пластмассовые) пломбы, установленные через специальные отверстия с помощью проволоки. Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки представлены на рисунке 2.
Заводской номер и знак утверждения типа мерников наносятся на маркировочную табличку, закрепленную на корпусе мерника, методом лазерной гравировки. Обозначения мест нанесения знака утверждения типа и заводского номера представлены на рисунке 3.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость при температуре +20 °С*, дм3 | от 5 до 10000 |
| Пределы допускаемой относительной погрешности при температуре +20 °С, % | ±0,2 |
| * - конкретное значение указано в паспорте | |
| Наименование характеристики | Значение |
| Измеряемая среда | жидкость (вода и другие неагрессивные жидкости по отношению к материалам мерников) |
| Температура измеряемой среды, °С | от -30 до +50 |
| Габаритные размеры, мм, не более* | |
| - высота | 4000 |
| - диаметр | 2500 |
| - для горизонтальных мерников: | |
| - высота | 3550 |
| - ширина | 2400 |
| - длина | 4000 |
| Масса, кг, не более* | 2000 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от -30 до +50 |
| - относительная влажность, % | от 30 до 80 |
| - атмосферное давление, кПа | от 84 до 107 |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 40000 |
| Примечание - вместимости, соответствующие отметкам шкалы градуированной части | |
| горловины при температуре +20 °С должна быть не более 2 %, указаны в паспорте. | |
| * - конкретное значение указано в паспорте. | |
наносится на маркировочную табличку, закрепленную на резервуаре мерника, методом лазерной гравировки и в верхней части по центру титульного листа паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Мерник металлический технический 1 -го класса | М1кл | 1 шт. |
| Паспорт | - | 1 экз. |
приведены в пункте 4.2 «Принцип работы мерников» и разделе 7 «Порядок работы» эксплуатационного документа «Мерник металлический технический 1-го класса М1кл. Паспорт».
Нормативные документы, устанавливающие требования к мерникам металлическим техническим 1-го класса М1кл
Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
ТУ 4381-012-50618805-21 Мерники металлические технические 1-го класса М1кл. Технические условия
| Зарегистрировано поверок | 45 |
| Поверителей | 5 |
| Актуальность данных | 21.11.2024 |
