Государственный реестр средств измерений

Резервуары вертикальные стальные цилиндрические с понтоном РВСП-1000, 85601-22

85601-22
Резервуары вертикальные стальные цилиндрические с понтоном РВСП-1000 (далее - резервуары) предназначены для измерения объема при приёме, хранении и отпуске нефтегазоконденсатной смеси.
Карточка СИ
Номер в госреестре 85601-22
Наименование СИ Резервуары вертикальные стальные цилиндрические с понтоном
Обозначение типа СИ РВСП-1000
Изготовитель Открытое акционерное общество "Резметкон" (ОАО "Резметкон"), Ростовская область, г. Батайск
Год регистрации 2022
МПИ (интервал между поверками) 5 лет
Описание типа скачать
Методика поверки скачать

Назначение

Резервуары вертикальные стальные цилиндрические с понтоном РВСП-1000 (далее - резервуары) предназначены для измерения объема при приёме, хранении и отпуске нефтегазоконденсатной смеси.

Описание

Резервуары вертикальные стальные цилиндрические с понтоном РВСП-1000 представляют собой сварную стальную конструкцию, состоящую из цилиндрической стенки, днища, крыши резервуара, понтона и оборудования, обеспечивающего их эксплуатацию.

Принцип действия резервуаров основан на измерении объема при приёме, хранении и отпуске нефтегазоконденсатной смеси в соответствии с градуировочной таблицей.

Резервуары вертикальные стальные цилиндрические с понтоном РВСП-1000 заводской номер 91, заводской номер 92, заводской номер 95, входят в состав резервуарного парка пункта налива газового конденсата г. Славянск-на-Кубани и расположены по адресу: 353560, Россия, Краснодарский край, г. Славянск-на-Кубани, Южная Промзона.

В конструкции резервуаров вертикальных стальных цилиндрических с понтоном РВСП-1000 отсутствуют элементы настройки и регулировки, несанкционированный доступ к которым может оказать влияние на их метрологические характеристики, включая показатели точности.

Заводские номера и буквенно-цифровые обозначения типа, обеспечивающие идентификацию каждого резервуара, нанесены типографическим способом в паспорта резервуаров и с внешней стороны стенок резервуаров методом окрашивания с использованием трафаретов.

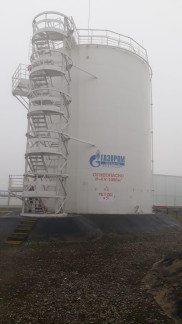

Фотографии общего вида резервуаров вертикальных стальных цилиндрических с понтоном РВСП-1000 заводской номер 91, заводской номер 92, заводской номер 95 представлены на рисунках 1, 2, 3.

Фотографии крышек замерных люков резервуаров вертикальных стальных цилиндрических с понтоном РВСП-1000 заводской номер 91, заводской номер 92, заводской номер 95 представлены на рисунках 4, 5, 6.

Фотографии заводских номеров резервуаров вертикальных стальных цилиндрических с понтоном РВСП-1000 заводской номер 91, заводской номер 92, заводской номер 95 представлены на рисунках 1, 2, 3.

Нанесение знака поверки на резервуары вертикальные стальные цилиндрические с понтоном РВСП-1000 заводской номер 91, заводской номер 92, заводской номер 95 не предусмотрено.

Пломбирование резервуаров вертикальных стальных цилиндрических с понтоном РВСП-1000 заводской номер 91, заводской номер 92, заводской номер 95 не предусмотрено.

Программное обеспечение

отсутствует.

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение характеристики

РВСП-1000 РВСП-1000 РВСП-1000 № 91 № 92 № 95

Номинальная вместимость, м3

1000

Пределы допускаемой относительной погрешности определения вместимости (объемный метод), %

±0,20

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение характеристики

РВСП-1000 РВСП-1000 РВСП-1000 № 91 № 92 № 95

Внутренний диаметр (номинальное значение), мм

10430

Высота стенки (номинальное значение), мм

11920

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность средств измерения

Таблица 3 - Комплектность резервуаров

Наименование

Обозначение

Количество

РВСП-1000, заводской № 91

Резервуар вертикальный стальной цилиндрический с понтоном заводской № 91.

РВСП-1000

1 шт.

Паспорт резервуара вертикального стального цилиндрического с понтоном (РВСП-1000) заводской № 91.

-

1 шт.

Градуировочная таблица резервуара вертикального стального цилиндрического с понтоном РВСП-1000 заводской № 91.

-

1 шт.

Наименование

Обозначение

Количество

РВСП-1000, заводской № 92

Резервуар вертикальный стальной цилиндрический с понтоном заводской № 92.

РВСП-1000

1 шт.

Паспорт резервуара вертикального стального цилиндрического с понтоном (РВСП-1000) заводской № 92.

-

1 шт.

Градуировочная таблица резервуара вертикального стального цилиндрического с понтоном РВСП-1000 заводской № 92.

-

1 шт.

РВСП-1000, заводской № 95

Резервуар вертикальный стальной цилиндрический с понтоном заводской № 95.

РВСП-1000

1 шт.

Паспорт резервуара вертикального стального цилиндрического с понтоном (РВСП-1000) заводской № 95.

-

1 шт.

Градуировочная таблица резервуара вертикального стального цилиндрического с понтоном РВСП-1000 заводской № 95.

-

1 шт.

Сведения о методах измерений

Масса газового конденсата. Методика измерений массы нефтегазоконденсатной смеси в резервуарном парке пункта налива газового конденсата в г. Славянск-на-Кубани ООО «Газпром добыча Краснодар». МИ 1029-2013

Регистрационный номер: ФР.1.31.2015.19456

Нормативные документы, устанавливающие требования к резервуарам вертикальным стальным цилиндрическим с понтоном РВСП-1000

ГОСТ 8.570-2000 Государственная система обеспечения единства измерений. «Резервуары стальные вертикальные цилиндрические. Методика поверки»

Приказ Росстандарта № 256 от 7 февраля 2018 г. «Об утверждении государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

Зарегистрировано поверок 3
Поверителей 1
Актуальность данных 21.11.2024
85601-22
Номер в ГРСИ РФ:
85601-22
Производитель / заявитель:
Открытое акционерное общество "Резметкон" (ОАО "Резметкон"), Ростовская область, г. Батайск
Год регистрации:
2022
