| Номер в госреестре | 85612-22 |
| Наименование СИ | Трансформаторы тока разделительные трехфазные |
| Обозначение типа СИ | ТТР-3.100 |
| Изготовитель | Общество с ограниченной ответственностью "Научно-производственное предприятие Марс-Энерго" (ООО "НПП Марс-Энерго"), г. Санкт-Петербург |
| Год регистрации | 2022 |
| Срок свидетельства | 23.05.2027 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока разделительные трехфазные ТТР-3.100 (далее по тексту -трансформаторы) предназначены для гальванической изоляции последовательных цепей однофазных и трехфазных счетчиков электрической энергии от цепей тока поверочных установок при поверке и калибровке счетчиков переменного тока с номинальным напряжением до 0,66 кВ, номинальной частотой 50 или 60 Гц.
Принцип действия трансформаторов основан на законе электромагнитной индукции. Трансформаторы осуществляют трансформацию первичного тока во вторичную цепь без изменения уровня и фазы тока при обеспечении гальванической изоляции.
Конструктивно трансформаторы содержат в себе три идентичных трансформатора тока, помещенных в металлический прямоугольный корпус. Трансформаторы выполнены на тороидальных магнитопроводах и содержат одну первичную и одну вторичную обмотки, образованные внешними токоведущими изолированными кабелями. Изделия содержит в себе дополнительно трансформаторы тока с компенсирующими обмотками, связанными с электронной встроенной схемой компенсации, обеспечивающей требуемую точность преобразования тока.
Схема компенсации может быть отключена или автоматически, или с помощью кнопок на панели управления изделия, или командой, передаваемой управляющим программным обеспечением (ПО) по интерфейсу Ethernet.
Знак поверки наносится на лицевую панель трансформатора или на свидетельство о поверке.
Заводской номер трансформатора наносится на информационную табличку (шильд) на корпусе.

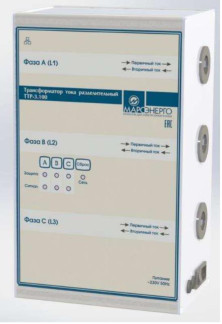

Общий вид трансформатора представлен на рисунке 1.
| Место | |
| <-- | пломбировки |
Программное обеспечение ТТР-3.100 включает:
- встроенное программное обеспечение (ВПО) аппаратной части;
- внешнее программное обеспечение (внешнее ПО).
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные ВПО и внешнего программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| ВПО | Внешнее ПО | |
| Идентификационное наименование ПО | - | Mars-Energo IsoCT |
| Номер версии (идентификационный номер) ПО | - | не ниже 1.03 |
| Цифровой идентификатор ПО | - | - |
Встроенное программное обеспечение и внешнее программное обеспечение не являются метрологически значимыми частями программного обеспечения и контролю не подлежат.
Таблица 2 - Метрологические характеристики ТТР-3.100
| Наименование характеристики | Значение |
| Диапазон измерений среднеквадратического значения силы переменного тока (I), А | от 0,005 до 120,0 |
| Пределы допускаемой основной относительной погрешности по току в поддиапазоне от 1 А включ. до 120 A, % | ±0,02 |
| Пределы допускаемой основной относительной погрешности по току в поддиапазоне от 50 мА включ. до 1 A, % | ±0,05 |
| Пределы допускаемой основной относительной погрешности по току в поддиапазоне от 5 мА включ. до 50 мA, % | ±0,2 |
| Пределы допускаемой основной абсолютной угловой погрешности в поддиапазоне токов от 1 А включ. до 120 A, ' | ±1 |
| Пределы допускаемой основной абсолютной угловой погрешности в поддиапазоне токов от 5 мА включ. до 1 A, ' | ±2 |
Таблица 3 - Основные технические характеристики ТТР-3.100
| Наименование характеристики | Значение |
| Номинальный коэффициент трансформации | 1:1 |
| Номинальное значение первичного тока, А | 100 |
| Нормальная область значений частоты, Гц | от 45 до 66 |
| Сопротивление нагрузки вторичной цепи при номинальном значении первичного тока, мОм, не более | 5,0 |
| Внутренний диаметр отверстий для подключения первичных и вторичных токовых цепей, мм | 25±0,5 |
| Технология передачи данных | Fast Ethernet IEEE 802.3 |
| Интерфейс канала 100Base-TX | RJ 45 |
| Количество портов Ethernet | 1 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 230±23 50±5 |
| Полная мощность, потребляемая от сети питания, В-А, не более | 80 |
| Габаритные размеры средства измерений, мм, не более - высота - ширина - длина | 350 220 150 |
| Масса, кг, не более: | 15 |
| Время установления рабочего режима, мин, не менее | 5 |
| Время работы при токе от 100 А, ч, не более | 8 |
| Степень защиты корпуса, обеспечиваемая оболочками, по ГОСТ 14254 | IP20 |
| Нормальные и рабочие условия эксплуатации - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа | от +18 до +28 80 от 70,0 до 106,7 |
| Средняя наработка на отказ, ч | 20000 |
| Установленный срок службы, лет | 10 |
Наносится на титульный лист руководства по эксплуатации трансформатора типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока разделительный трехфазный ТТР-3.100 | НФЦР.411914.018 | 1 шт. |
| Кабель питания 230 В | - | 1 шт. |
| Руководство по эксплуатации | НФЦР.411914.018РЭ | 1 экз. |
| Комплект кабелей1 | - | 1 компл. |
| Примечание: - Дополнительные принадлежности поставляются в соответствии с договором поставки. Номенклатура дополнительных принадлежностей может изменяться и расширяться. | ||
приведены в разделе 1.4 «Устройство и работа» Руководства по эксплуатации.
НЦФР.411914.018ТУ Трансформаторы тока разделительные трехфазные ТТР-3.100. Технические условия
