| Номер в госреестре | 85616-22 |
| Наименование СИ | Преобразователи давления |
| Обозначение типа СИ | РТМ |
| Изготовитель | Общество с ограниченной ответственностью "Микротензор", г. Орел. |
| Год регистрации | 2022 |
| Срок свидетельства | 23.05.2027 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи давления РТМ (далее - преобразователи) предназначены для измерений и непрерывного преобразования значений измеряемого параметра - избыточного давления и избыточного давления-разрежения в унифицированный электрический аналоговый выходной сигнал, используемый в качестве входного в системах сбора данных, автоматического контроля, регулирования и управления технологическими процессами.
Принцип действия преобразователя основан на явлении тензоэффекта в полупроводниках. Первичным преобразователем служит металлическая мембрана, на которой жестко закреплен полупроводниковый чувствительный элемент, представляющий собой монокристаллическую сапфировую подложку с кремниевыми тензорезисторами (структура «кремний на сапфире» - КНС), соединенными в мостовую схему.
Под действием давления измеряемой среды мембрана деформируется, вызывая изменение сопротивления тензорезисторов, что приводит к разбалансу моста Уитсона и изменению напряжения выходного сигнала моста, пропорционально измеряемому давлению.
Электронный блок (вторичный преобразователь) питает стабилизированным напряжением мостовую схему и преобразует выходной сигнал моста в унифицированный выходной сигнал постоянного тока или напряжения постоянного тока.
Конструктивно преобразователи выполнены в цилиндрическом корпусе, внутри которого расположены первичный преобразователь и электронный блок. В нижней части преобразователей для подачи измеряемого давления расположен резьбовой штуцер. В верхней части преобразователя для подсоединения внешних электрических цепей расположен электрический соединитель.
Преобразователи выпускаются в пяти модификациях РТМ-1, РТМ-2, РТМ-М-1, РТМ-М-2 и РТМ-М-3, которые отличаются выходным сигналом, габаритными размерами и материалом резьбового штуцера. Преобразователи давления с индексом (-1) имею выходной сигнал от 4 до 20 мА, с индексом (-2) имеют выходной сигнал от 0 до 5 В, с индексом (-3) имеют ратиометрический выходной сигнал от 0,5 до 4,5 В. Преобразователи давления РТМ с индексом (-М-) являются малогабаритным исполнением. Резьбовой штуцер РТМ выполнен из нержавеющей стали, РТМ-М - из титанового сплава. По заявлению заказчика преобразователь модификации РТМ-1 (РТМ-М-1) может быть выпущен с цифровым индикатором.
Пломбирование преобразователей от несанкционированного доступа не предусмотрено.

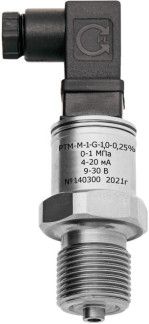

Общий вид преобразователей приведен на рисунках 1 -3.
Заводской номер преобразователей наносится на корпус методом гравировки или типографским методом на этикетку, прикрепленную к преобразователю.
Конструкция не предусматривает нанесение знака поверки на преобразователи.
Отсутствует.
Метрологические и основные технические характеристики приведены в таблицах 1-2.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений избыточного давления, давления-разрежения, МПа:1) 4) | от минус 0,1 до 250 |
| Пределы допускаемой основной приведенной погрешности, % от диапазона изменения выходного сигнала2* 3) | ±0,25; ±0,5; |
| Пределы допускаемой суммарной приведенной погрешности, % от диапазона изменения выходного сигнала2* 3) | ±1,0 |
| Вариация выходного сигнала, не более, % от диапазона изменения выходного сигнала | 0,1 |
| Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окружающей среды, %/10 °С от диапазона изменения выходного сигнала2-* 3) | ±0,2; ±0,35 |
| 1) конкретный диапазон измерений, посредством указания нижнего предела измерений и верхнего предела измерений приведен в паспорте и нанесен на корпус преобразователя методом гравировки или типографским способом на этикетку, прикрепленную к преобразователю; 2) преобразователи давления у которых нормируется значением суммарной приведенной погрешности (взамен основной и дополнительной погрешности) сохраняется данное значение приведенной погрешности во всем рабочем диапазоне температур (от минус 10 до плюс 70°С). Изменение температуры окружающей среды от нормальных условий не влияет на точность измерений; 3) конкретное значение указано на этикетке или корпусе преобразователя и (или) в паспорте; 4) по заказу, датчики могут быть изготовленными в единицах измерений давления, допускаемых к применению в Российской Федерации. | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Выходные сигналы: | |
| - для РТМ-1, РТМ-М-1, мА | от 4 до 20 |
| - для РТМ-2, РТМ-М-2, В | от 0 до 5 |
| - для РТМ-М-3, В | от 0,5 до 4,5, ратиометрический |
| (от 10 до 90 % Ипит=5 В) | |
| Напряжение питания постоянного тока, В: | |
| - для РТМ-1, РТМ-2, РТМ-М-1, РТМ-М-2 | от 9 до 30 |
| - для РТМ-1, РТМ-М-1 с индикатором | от 12 до 33 |
| - для РТМ-М-3 | от 4,5 до 5,5 |
| Потребляемая мощность, не более, Вт: | |
| - для РТМ-1, РТМ-М-1 | 0,6 |
| - для РТМ-1, РТМ-М-1 с индикатором | 0,66 |
| - для РТМ-2, РТМ-М-2 | 0,3 |
| - для РТМ-М-3 | 0,04 |
| Масса, не более, кг: | |
| - для РТМ | 0,15 |
| - для РТМ с индикатором | 0,2 |
| - для РТМ-М | 0,12 |
| - для РТМ-М с индикатором | 0,17 |
| Габаритные размеры (ширинахвысота), не более, мм - для РТМ - для РТМ с индикатором - для РТМ-М - для РТМ-М с индикатором | 55х110 59,5х162 55х109 59,5х160,4 |
| Нормальные условия измерений: - Температура окружающего воздуха, °С - Относительная влажность (без конденсации), % - Атмосферное давление, кПа | от +21 до +25 от 30 до 80 от 84 до 106, 7 |
| Условия эксплуатации: - Температура окружающего воздуха, °С - Относительная влажность (без конденсации), % не более - Атмосферное давление, кПа | от -40 до +85 (-10 + 70 для исполнения с нормированием суммарной приведенной погрешности) 95 при +35 °С от 84 до 106, 7 |
| Условия хранения и транспортирования: - Температура окружающего воздуха, °С - Относительная влажность (без конденсации), % не более - Атмосферное давление, кПа | от -60 до +50 95 при +35 °С от 84 до 106, 7 |
| Средняя наработка до отказа, не менее, ч | 80 000 |
| Средний срок службы, не менее, лет | 12 |
наносится на титульный лист руководства по эксплуатации и паспорта типографским способом.
приведена в таблице 3.
Таблица 3 - Комплектность средств измерений
| Наименование | Обозначение | Количество | Примечания |
| Преобразователь давления | РТМ-Х или РТМ-М-Х | 1 шт. | В соответствии с заказом |
| Паспорт | - | 1 экз. | - |
| Руководство по эксплуатации | - | 1 экз. | На партию |
| Шайба уплотнительная | - | 1 шт. | - |
приведены в разделе 2 руководства по эксплуатации.
ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия»;
Приказ Федерального агентства по техническому регулированию и метрологии от 29 июня 2018 г. № 1339 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
ТУ 26.51.52-002-37400562-2017 «Преобразователи давления РТМ, РТМ-М. Технические условия».
