| Номер в госреестре | 85623-22 |
| Наименование СИ | Преобразователи термоэлектрические |
| Обозначение типа СИ | TS |
| Изготовитель | Termics S.r.l., Италия |
| Год регистрации | 2022 |
| Срок свидетельства | 23.05.2027 |
| МПИ (интервал между поверками) | Первичная поверка до ввода в эксплуатацию - для ТП модификаций TS-TC-VC, TS-TC-VSC, TS-CVO-TC-VC, TS-CVO-TC-VSC, TS-CE-TC-VC, TS-CE-TC-VSC, TS-NA-TC-VC, TS-EC-TC-VC, TS-EC-TC-VSC, TS-IC-TC-VC, TS-IC-TC-VSC; 3 года - для преобразователей термоэлектрических |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи термоэлектрические TS (далее по тексту - термопреобразователи или ТП) предназначены для измерений температуры жидких, сыпучих или газообразных сред.
Принцип действия термопреобразователей основан на термоэлектрическом эффекте -генерировании термоэлектродвижущей силы, возникающей из-за разности температур между двумя соединениями различных металлов или сплавов, образующих часть одной и той же цепи.
ТП состоят из измерительной вставки с одним, двумя или тремя чувствительными элементами, защитной оболочки и керамической клеммной платформы или клеммной соединительной головки (или без головки - с присоединительными выводами или разъемами). Термопреобразователи имеют разборные и неразборные конструктивные исполнения. В качестве чувствительных элементов применяются термопары с различными типами номинальных статических характеристик (НСХ) преобразования по ГОСТ Р 8.585-2001. Монтаж ТП возможен с использованием или без использования дополнительной защитной арматуры.
Термопреобразователи изготавливаются в различных модификациях, различающихся конструктивными признаками и метрологическими характеристиками. Условные обозначения модификаций в зависимости от конструктивных особенностей приведены в таблицах 1-2.
Термопреобразователи могут изготавливаться во взрывозащищенных исполнениях.
ТП модификаций TS-TC-VC, TS-TC-VSC, TS-CVO-TC-VC, TS-CVO-TC-VSC, TS-CE-TC-VC, TS-CE-TC-VSC, TS-NA-TC-VC, TS-EC-TC-VC, TS-EC-TC-VSC, TS-IC-TC-VC, TS-IC-TC-VSC устанавливаются внутри изделий, в составе которых они эксплуатируются, например, двигателей, генераторов, трансформаторов. После осуществления установки термопреобразователей данных модификаций на изделия, в составе которых они применяются, дальнейший демонтаж ТП невозможен в связи с их конструктивными особенностями и ограничением доступа к термопробразователям.

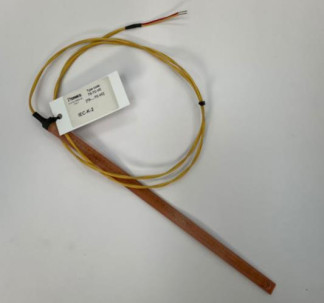

Фотографии общего вида термопреобразователей приведены на рисунках 1-13. Заводской номер указывается на шильдике, прикрепленном к ТП. Конструкция термопреобразователей не предусматривает нанесение знака поверки на средство измерений.
Пломбирование ТП не предусмотрено.
| TS- | |||
| Тип маркировки взрывозащиты | Ex d | TC | |
| Особенность конструкции | ТП в сборе со стержневой защитной гильзой | CTB | |
| ТП в сборе с фланцевой защитной гильзой | CTF | ||
| ТП в сборе со свободной вставкой | CTL | ||
| ТП в сборе с керамической защитной гильзой | CTS | ||
| ТП в сборе с защитной гильзой | CTT | ||
| Заполнение MgO, кабель с диаметром от 2 до 12,7 мм с минеральной изоляцией и удлинительный кабель | M01 | ||
| Заполнение MgO, кабель с диаметром от 2 до 4,5 мм с минеральной изоляцией и удлинительный кабель | M02 | ||
| Заполнение MgO, кабель с диаметром от 2 до 1,5 мм с минеральной изоляцией и удлинительный кабель | M03 | ||
Таблица 2
| TS- | ||||||
| Тип | Стандартный зонд - без маркировки | - | ||||
| маркировки | Зонд с головкой - маркировка Ex ia | INS | ||||
| взрывозащиты | Зонд с удлинительным кабелем - маркировка Ex ia | CVO | ||||
| Зонд с разъемом - маркировка Ex ia | CNT | |||||
| Зонд с головкой - маркировка Ex e | TE | |||||
| Зонд с удлинительным кабелем - маркировка Ex e | CE | |||||
| Зонд с головкой или удлинительным кабелем - маркировка Ex nA | NA | |||||
| Зонд с головкой или удлинительным кабелем - маркировка Ex e | EC | |||||
| Зонд с головкой или удлинительным кабелем - маркировка Ex e | IC | |||||
| TC | ||||||
| Особенность | Заполнение MgO | M | ||||
| конструкции | Способ изоляции проводов | F | ||||
| ТП кабельного типа | T | |||||
| Кабель (только для конфигурации N) | C | |||||
| Опора из стекловолокна (только для конфигураций C, SC) | V | |||||
| Тефлоновая оболочка (только для конфигурации C) | P | |||||
| Конфигурация | Соединительная головка/распределительная коробка | T | ||||
| Удлинительный кабель | C | |||||
| Экранированный удлинительный кабель (только для конструкции V) | SC | |||||
| Разъем (только для конструкции С) | N | |||||
NA-TC-FC, TS-EC-TC-FC, TS-IC-TC-FC
IC-TC-MC
//!> '
к/
Рисунок 10 - Общий вид термопреобразователей модификации TS-TC-TT
Рисунок 12 - Общий вид термопреобразователей модификаций TS-TC-FN, TS-CVO-TC-FN, TS-CNT-TC-FN, TS-EC-TC-FN, TS-IC-TC-FN, TS-NA-TC-FN
отсутствует.
Таблица 3 - Метрологические характеристики ТП моделей TS-TC-M01, TS-TC-M02, TS-TC-M03
| Наименование характеристики | Значение характеристики |
| Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ Р 8.585-2001/ МЭК 60584 | K, J, N, T, E |
| Диапазон измерений температуры, °С | от -55 до +1200 |
| Класс допуска по ГОСТ Р 8.585-2001/ МЭК 60584 | 1, 2, 3 |
| Пределы допускаемых отклонений ТЭДС ТП от НСХ, °С | по ГОСТ Р 8.585-2001 |
| Примечание: допускается изготовление ТП, имеющих промежуточные диапазоны измерений температуры, лежащие внутри пределов измерений, указанных в таблице. | |
Таблица 4 - Метрологические характеристики ТП модификаций TS-TC-CTB, TS-TC-CTF, TS-TC-CTT, TS-TC-CTS, TS-TC-CTL
| Наименование характеристики | Значение характеристики |
| Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ Р 8.585-2001/ МЭК 60584 | K, J, N, T, E, S, R, B |
| Диапазон измерений температуры, °С | от -50 до +1200 |
| Класс допуска по ГОСТ Р 8.585-2001/ МЭК 60584 | 1, 2, 3 |
| Пределы допускаемых отклонений ТЭДС ТП от НСХ, °С | по ГОСТ Р 8.585-2001 |
| Примечание: допускается изготовление ТП, имеющих промежуточные диапазоны измерений температуры, лежащие внутри пределов измерений, указанных в таблице. | |
Таблица 5 - Метрологические характеристики ТП модификаций TS-CE-TC-VC, TS-CE-TC-VSC, TS-CE-TC-PC, TS-CE-TC-MC, TS-CE-TC-FC, TS-CE-TC-TC, TS-TE-TC-MT, TS-TE-TC-FT, TS-TE-TC-TT
| Наименование характеристики | Модификации | ||
| TS-CE-TC-VC TS-CE-TC-VSC | TS-CE-TC-PC | TS-CE-TC-MC TS-CE-TC-FC TS-CE-TC-TC TS-TE-TC-MT TS-TE-TC-FT TS-TE-TC-TT | |
| Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ Р 8.585-2001/ МЭК 60584 | K, J, N, T, E, S, R, B | ||
| Диапазон измерений температуры, °С | от -60 до +180 | от -55 до +250 | от -55 до +1200 |
| Класс допуска по ГОСТ Р 8.585-2001/ МЭК 60584 | 1, 2, 3 | ||
| Пределы допускаемых отклонений ТЭДС ТП от НСХ, °С | по ГОСТ Р 8.585-2001 | ||
| Примечание: допускается изготовление ТП, имеющих промежуточные диапазоны измерений температуры, лежащие внутри пределов измерений, указанных в таблице. | |||
Таблица 6 - Метрологические характеристики ТП модификаций TS-CVO-TC-VC, TS-CVO-TC-VSC, TS-CVO-TC-FC, TS-CVO-TC-TC_
| Наименование характеристики | Модификации | |
| TS-CVO-TC-VC TS-CVO-TC-VSC | TS-CVO-TC-FC TS-CVO-TC-TC | |
| Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ Р 8.5852001/ МЭК 60584 | K, J, N, T, E, S, R, B | |
| Диапазон измерений температуры, °С | от -60 до +180 | от -60 до +1200 |
| Класс допуска по ГОСТ Р 8.585-2001/ МЭК 60584 | 1, 2, 3 | |
| Пределы допускаемых отклонений ТЭДС ТП от НСХ, °С | по ГОСТ Р 8.585-2001 | |
| Примечание: допускается изготовление ТП, имеющих промежуточные диапазоны измерений температуры, лежащие внутри пределов измерений, указанных в таблице. | ||
Таблица 7 - Метрологические характеристики ТП модификаций TS-CVO-TC-MC, TS-CVO-TC-MN, TS-CVO-TC-FN, TS-CVO-TC-PC, TS-CNT-TC-MN, TS-CNT-TC-FN, TS-INS-TC-MT_
| Наименование характеристики | Модификации | ||
| TS-CVO-TC-MC TS-CVO-TC-MN TS-CVO-TC-FN | TS-CVO-TC-PC | TS-CNT-TC-MN TS-CNT-TC-FN TS-INS-TC-MT | |
| Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ Р 8.585-2001/ МЭК 60584 | K, J, N, T, E, S, R, B | ||
| Диапазон измерений температуры, °С | от -55 до +1200 | от -55 до +250 | от -55 до +1200 |
| Класс допуска по ГОСТ Р 8.585-2001/ МЭК 60584 | 1, 2, 3 | ||
| Пределы допускаемых отклонений ТЭДС ТП от НСХ, °С | по ГОСТ Р 8.585-2001 | ||
| Наименование характеристики | Модификации | ||
| TS-CVO-TC-MC TS-CVO-TC-MN TS-CVO-TC-FN | TS-CVO-TC-PC | TS-CNT-TC-MN TS-CNT-TC-FN TS-INS-TC-MT | |
| Примечание: допускается изготовление ТП температуры, лежащие внутри пределов из | , имеющих промежуточные диапазоны измерений мерений, указанных в таблице. | ||
Таблица 8 - Метрологические характеристики ТП модификаций TS-INS-TC-FT, TS-INS-TC-TT, TS-NA-TC-MC, TS-NA-TC-FC, TS-NA-TC-TC, TS-NA-TC-MT, TS-NA-TC-FT, TS-NA-TC-MN, TS-NA-TC-FN
| Наименование характеристики | Модификации | |
| TS-INS-TC-FT TS-INS-TC-TT | TS-NA-TC-MC, TS-NA-TC-FC TS-NA-TC-TC, TS-NA-TC-MT TS-NA-TC-FT, TS-NA-TC-MN TS-NA-TC-FN | |
| Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ Р 8.585-2001/ МЭК 60584 | K, J, N, T, E, S, R, B | |
| Диапазон измерений температуры, °С | от -60 до +1200 | от -55 до +1200 |
| Класс допуска по ГОСТ Р 8.585-2001/ МЭК 60584 | 1, 2, 3 | |
| Пределы допускаемых отклонений ТЭДС ТП от НСХ, °С | по ГОСТ Р 8.585-2001 | |
| Примечание: допускается изготовление ТП, имеющих промежуточные диапазоны измерений температуры, лежащие внутри пределов измерений, указанных в таблице. | ||
Таблица 9 - Метрологические характеристики ТП модификаций TS-NA-TC-VC, TS-NA-TC-PC, TS-EC-TC-MC, TS-EC-TC-FC, TS-EC-TC-TC, TS-IC-TC-MC, TS-IC-TC-FC, TS-IC-TC-TC, TS-EC-TC-MT, TS-EC-TC-FT, TS-EC-TC-TT, TS-IC-TC-MT, TS-IC-TC-FT, TS-IC-TC-TT_
| Наименование характеристики | Модификации | ||
| TS-NA-TC-VC | TS-NA-TC-PC | TS-EC-TC-MC, TS-EC-TC-FC TS-EC-TC-TC, TS-IC-TC-MC TS-IC-TC-FC, TS-IC-TC-TC TS-EC-TC-MT, TS-EC-TC-FT TS-EC-TC-TT, TS-IC-TC-MT TS-IC-TC-FT, TS-IC-TC-TT | |
| Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ Р 8.585-2001/ МЭК 60584 | K, J, N, T, | E, S, R, B | |
| Диапазон измерений температуры, °С | от -55 до +160 | от -55 до +250 | от -60 до +1200 |
| Класс допуска по ГОСТ Р 8.5852001/ МЭК 60584 | 1, 2, 3 | ||
| Пределы допускаемых отклонений ТЭДС ТП от НСХ, °С | по ГОСТ Р 8.585-2001 | ||
| Примечание: допускается изготовление ТП, имеющих промежуточные диапазоны измерений температуры, лежащие внутри пределов измерений, указанных в таблице. | |||
Таблица 10 - Метрологические характеристики ТП модификаций TS-EC-TC-MN, TS-EC-TC-FN, TS-EC-TC-CN, TS-IC-TC-MN, TS-IC-TC-FN, TS-IC-TC-CN, TS-EC-TC-VC, TS-EC-TC-VSC, TS-IC-TC-VC, TS-IC-TC-VSC, TS-EC-TC-PC, TS-IC-TC-PC, TS-TC-MC, TS-TC-FC, TS-TC-TC_
| Наименование характеристики | Модификации | |||
| TS-EC-TC-MN TS-EC-TC-FN TS-EC-TC-CN TS-IC-TC-MN TS-IC-TC-FN TS-IC-TC-CN | TS-EC-TC-VC TS-EC-TC-VSC TS-IC-TC-VC TS-IC-TC-VSC | TS-EC-TC-PC TS-IC-TC-PC | TS-TC-MC TS-TC-FC TS-TC-TC | |
| Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ Р 8.585-2001/ МЭК 60584 | K, J, N, T, E, S, R, B | |||
| Диапазон измерений температуры, °С | от -60 до +1200 | от -60 до +180 | от -60 до +250 | от -60 до +1200 |
| Класс допуска по ГОСТ Р 8.585-2001/ МЭК 60584 | 1, 2, 3 | |||
| Пределы допускаемых отклонений ТЭДС ТП от НСХ, °С | по ГОСТ Р 8.585-2001 | |||
| Примечание: допускается изготовление ТП, имеющих промежуточные диапазоны измерений температуры, лежащие внутри пределов измерений, указанных в таблице. | ||||
Таблица 11 - Метрологические характеристики ТП модификаций TS-TC-MT, TS-TC-FT, TS-TC-TT, TS-TC-MN, TS-TC-FN, TS-TC-CN, TS-TC-VC, TS-TC-VSC, TS-TC-PC_
| Наименование характеристики | Модификации | ||
| TS-TC-MT, TS-TC-FT TS-TC-TT, TS-TC-MN TS-TC-FN, TS-TC-CN | TS-TC-VC TS-TC-VSC | TS-TC-PC | |
| Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ Р 8.5852001/ МЭК 60584 | K, J, N, T, E, S, R, B | ||
| Диапазон измерений температуры, °С | от -60 до +1200 | от -60 до +180 | от -60 до +250 |
| Класс допуска по ГОСТ Р 8.585-2001/ МЭК 60584 | 1, 2, 3 | ||
| Пределы допускаемых отклонений ТЭДС ТП от НСХ, °С | по ГОСТ Р 8.585-2001 | ||
| Примечание: допускается изготовление ТП, имеющих промежуточные диапазоны измерений температуры, лежащие внутри пределов измерений, указанных в таблице. | |||
TS-TC-M03
| Наименование характеристики | Модификации | ||
| TS-TC-M01 | TS-TC-M02 | TS-TC-M03 | |
| Диаметр термоэлектродной проволоки, мм | от 2,0 до 12,7 | от 2,0 до 6,0 | от 1,0 до 1,5 |
| Диаметр монтажной части, мм | от 2,0 до 12,7 | от 2,0 до 6,0 | от 1,0 до 1,5 |
| Длина монтажной части, мм | от 50 до 5000* | от 50 до 5000* | от 50 до 5000* |
| Время термической реакции в воде t0,63, не более, с | от 8 до 30 | от 8 до 15 | 3 |
| Масса, кг, не более | от 0,2 до 10 | ||
| Материал защитной арматуры | нержавеющая сталь, инконель, хастеллой | ||
| Рабочие условия эксплуатации - температура окружающего воздуха,°С - относительная влажность, %, не более | от -55 до +80 95 | ||
| Средний срок службы, лет, не менее | 10 | ||
| Средняя наработка до отказа, ч, не менее | 60 000 | ||
| Примечание: * - допускается изготовление ТП с длиной монтажной части больше указанной по дополнительному заказу. | |||
Таблица 13 - Основные технические характеристики ТП модификаций TS-TC-CTB, TS-TC-CTF, TS-TC-CTT, TS-TC-CTS, TS-TC-CTL_
| Наименование характеристики | Модификации | |||
| TS-TC-CTB TS-TC-CTF | TS-TC-CTT | TS-TC-CTS | TS-TC-CTL | |
| Диаметр термоэлектродной проволоки, мм | от 2,0 до 12,7 | от 2,0 до 12,7 | от 0,5 до 3,0 | от 2,0 до 12,7 |
| Диаметр монтажной части, мм | от 5,0 до 33,4 | от 5,0 до 33,4 | от 5,0 до 33,4 | |
| Длина монтажной части, мм | от 50,0 до 3000* | от 50,0 до 3000* | от 50,0 до 3000* | от 100,0 до 30000* |
| Время термической реакции в воде t0,63, не более, с | от 8 до 40 | от 8 до 40 | от 8 до 40 | от 8 до 30 |
| Масса, кг, не более | от 0,5 до 15 | |||
| Материал защитной арматуры | нержавеющая сталь, инконель, хастеллой, керамика | |||
| Рабочие условия эксплуатации - температура окружающего воздуха,°С - относительная влажность, %, не более | от -50 до +80 95 | |||
| Средний срок службы, лет, не менее | 10 | |||
| Средняя наработка до отказа, ч, не менее | 60 000 | |||
| Примечание: * - допускается изготовление ТП с длиной монтажной части больше указанной по дополнительному заказу. | ||||
| Наименование характеристики | Модификации | |||
| TS-CE-TC-VC TS-CE-TC-VSC | TS-CE-TC-PC | TS-CE-TC-MC TS-CE-TC-FC TS-CE-TC-TC | TS-TE-TC-MT TS-TE-TC-FT TS-TE-TC-TT | |
| Диаметр термоэлектродной проволоки, мм | от 0,5 до 1,5 | от 0,5 до 1,5 | от 0,5 до 12,7 | от 0,5 до 12,7 |
| Диаметр монтажной части, мм | от 60 до 100 | от 30 до 60 | от 30 до 33,4 | от 30 до 33,4 |
| Длина монтажной части, мм | от 50 до 10000* | от 20 до 100* | от 50 до 10000* | от 50 до 5000* |
| Время термической реакции в воде t0,63, не более, с | от 8 до 20 | 4 | от 2 до 40 | от 2 до 40 |
| Масса, кг, не более | от 0,2 до 10 | от 0,2 до 1 | от 0,2 до 10 | от 0,2 до 15 |
| Материал защитной арматуры | стекловолокно | тефлон | инконель, хастеллой | |
| Рабочие условия эксплуатации - температура окружающего воздуха,°С - относительная влажность, %, не более | от -60 до +80 95 | от -55 до +80 95 | ||
| Назначенный срок службы, лет (для ТП модификаций TS-CE-TC-VC, TS-CE-TC-VSC) | 15 | |||
| Средний срок службы, лет, не менее (для остальных модификаций) | 10 | |||
| Средняя наработка до отказа, ч, не менее - для ТП модификаций TS-CE-TC-VC, TS-CE-TC-VSC - для остальных модификаций | 200 000 60 000 | |||
| Примечание: * - допускается изготовление ТП с длиной монтажной части больше указанной по дополнительному заказу. | ||||
| Наименование характеристики | Модификации | ||
| TS-CVO-TC-VC TS-CVO-TC-VSC | TS-CVO-TC-FC TS-CVO-TC-TC | ||
| Диаметр термоэлектродной проволоки, мм | от 0,5 до 1,5 | от 0,5 до 12,7 | |
| Диаметр монтажной части, мм | от 60 до 100 | от 30 до 33,4 | |
| Длина монтажной части, мм | от 50 до 10000* | от 50 до 10000* | |
| Время термической реакции в воде t0,63, не более, с | от 8 до 20 | от 2 до 40 | |
| Масса, кг, не более | от 0,2 до 1 | 0 | |
| Материал защитной арматуры | стекловолокно | инконель, хастеллой | |
| Рабочие условия эксплуатации - температура окружающего воздуха,°С - относительная влажность, %, не более | от -60 до +80 95 | ||
| Назначенный срок службы, лет (для ТП модификаций TS-CVO-TC-VC, TS-CVO-TC-VSC) | 15 | ||
| Средний срок службы, лет, не менее (для остальных модификаций) | 10 | ||
| Средняя наработка до отказа, ч, не менее - для ТП модификаций TS-CVO-TC-VC, TS-CVO-TC-VSC - для остальных модификаций | 200 000 60 000 | ||
| Примечание: * - допускается изготовление ТП с длиной монтажной части больше указанной по дополнительному заказу. | |||
| Наименование характеристики | Модификации | |||
| TS-CVO-TC-MC TS-CVO-TC-MN TS-CVO-TC-FN | TS-CVO-TC-PC | TS-CNT-TC-MN TS-CNT-TC-FN | TS-INS-TC-MT | |
| Диаметр термоэлектродной проволоки, мм | от 0,5 до 12,7 | от 0,5 до 1,5 | от 0,5 до 12,7 | от 0,5 до 12,7 |
| Диаметр монтажной части, мм | от 30 до 33,4 | от 30 до 60 | от 30 до 33,4 | от 30 до 33,4 |
| Длина монтажной части, мм | от 50 до 10000* | от 20 до 100* | от 50 до 10000* | от 50 до 5000* |
| Время термической реакции в воде t0,63, не более, с | от 2 до 30 | 4 | от 2 до 40 | от 2 до 40 |
| Масса, кг, не более | от 0,2 до 10 | от 0,2 до 1 | от 0,2 до 10 | от 0,2 до 15 |
| Материал защитной арматуры | инконель, хастеллой | тефлон | инконель, хастеллой | |
| Рабочие условия эксплуатации - температура окружающего воздуха,°С - относительная влажность, %, не более | от -55 до +80 95 | |||
| Средний срок службы, лет, не менее | 10 | |||
| Средняя наработка до отказа, ч, не менее | 60 000 | |||
| Примечание: * - допускается изготовление ТП с длиной монтажной части больше указанной по дополнительному заказу. | ||||
| Наименование характеристики | Модификации | |||
| TS-INS-TC-FT TS-INS-TC-TT | TS-NA-TC-MC TS-NA-TC-FC TS-NA-TC-TC | TS-NA-TC-MT TS-NA-TC-FT | TS-NA-TC-MN TS-NA-TC-FN | |
| Диаметр термоэлектродной проволоки, мм | от 0,5 до 12,7 | от 0,5 до 12,7 | от 0,5 до 12,7 | от 0,5 до 12,7 |
| Диаметр монтажной части, мм | от 30 до 33,4 | от 30 до 33,4 | от 30 до 33,4 | от 30 до 33,4 |
| Длина монтажной части, мм | от 50 до 10000* | от 50 до 10000* | от 50 до 5000* | от 50 до 10000* |
| Время термической реакции в воде t0,63, не более, с | от 2 до 40 | от 2 до 40 | от 2 до 40 | от 2 до 40 |
| Масса, кг, не более | от 0,2 до 15 | от 0,2 до 10 | от 0,2 до 15 | от 0,2 до 10 |
| Материал защитной арматуры | инконель, хастеллой | |||
| Рабочие условия эксплуатации - температура окружающего воздуха,°С - относительная влажность, %, не более | от -60 до +80 95 | от -55 до +80 95 | ||
| Средний срок службы, лет, не менее | 10 | |||
| Средняя наработка до отказа, ч, не менее | 60 000 | |||
| Примечание: * - допускается изготовление ТП с длиной монтажной части больше указанной по дополнительному заказу. | ||||
| Наименование характеристики | Модификации | |||
| TS-NA-TC-VC | TS-NA-TC-PC | TS-EC-TC-MC TS-EC-TC-FC TS-EC-TC-TC TS-IC-TC-MC TS-IC-TC-FC TS-IC-TC-TC | TS-EC-TC-MT TS-EC-TC-FT TS-EC-TC-TT TS-IC-TC-MT TS-IC-TC-FT TS-IC-TC-TT | |
| Диаметр термоэлектродной проволоки, мм | от 0,5 до 1,5 | от 0,5 до 1,5 | от 0,5 до 12,7 | от 0,5 до 12,7 |
| Диаметр монтажной части, мм | от 60 до 100 | от 30 до 60 | от 30 до 33,4 | от 30 до 33,4 |
| Длина монтажной части, мм | от 50 до 10000* | от 20 до 100* | от 50 до 10000* | от 50 до 5000* |
| Время термической реакции в воде t0,63, не более, с | от 8 до 20 | 4 | от 2 до 40 | от 2 до 40 |
| Масса, кг, не более | от 0,2 до 10 | от 0,2 до 1 | от 0,2 до 10 | от 0,2 до 15 |
| Материал защитной арматуры | стекловолокно | тефлон | инконель, хастеллой | |
| Рабочие условия эксплуатации - температура окружающего воздуха,°С - относительная влажность, %, не более | от -55 до +80 95 | от -60 до +80 95 | ||
| Назначенный срок службы, лет (для ТП модификации TS-NA-TC-VC) | 15 | |||
| Средний срок службы, лет, не менее (для остальных модификаций) | 10 | |||
| Средняя наработка до отказа, ч, не менее - для ТП модификации TS-NA-TC-VC - для остальных модификаций | 200 000 60 000 | |||
| Примечание: * - допускается изготовление ТП с длиной монтажной части больше указанной по дополнительному заказу. | ||||
| Наименование характеристики | Модификации | |||
| TS-EC-TC-MN TS-EC-TC-FN TS-EC-TC-CN TS-IC-TC-MN TS-IC-TC-FN TS-IC-TC-CN | TS-EC-TC-VC TS-EC-TC-VSC TS-IC-TC-VC TS-IC-TC-VSC | TS-EC-TC-PC TS-IC-TC-PC | TS-TC-MC TS-TC-FC TS-TC-TC | |
| Диаметр термоэлектродной проволоки, мм | от 0,5 до 12,7 | от 0,5 до 1,5 | от 0,5 до 1,5 | от 0,5 до 12,7 |
| Диаметр монтажной части, мм | от 30 до 33,4 | от 60 до 100 | от 30 до 60 | от 30 до 33,4 |
| Длина монтажной части, мм | от 50 до 10000* | от 50 до 10000* | от 20 до 100* | от 50 до 10000* |
| Время термической реакции в воде t0,63, не более, с | от 2 до 40 | от 8 до 20 | 4 | от 2 до 40 |
| Масса, кг, не более | от 0,2 до 10 | от 0,2 до 1 | от 0,2 до 10 | |
| Материал защитной арматуры | инконель, хастеллой | стекловолокно | тефлон | инконель, хастеллой |
| Рабочие условия эксплуатации - температура окружающего воздуха,°С - относительная влажность, %, не более | от -60 до +80 95 | |||
| Назначенный срок службы, лет (для ТП модификаций TS-EC-TC-VC, TS-EC-TC-VSC, TS-IC-TC-VC, TS-IC-TC-VSC) | 15 | |||
| Средний срок службы, лет, не менее (для остальных модификаций) | 10 | |||
| Средняя наработка до отказа, ч, не менее - для ТП модификаций TS-EC-TC-VC, TS-EC-TC-VSC, TS-IC-TC-VC, TS-IC-TC-VSC - для остальных модификаций | 200 000 60 000 | |||
| Примечание: * - допускается изготовление ТП с длиной монтажной части больше указанной по дополнительному заказу. | ||||
| Наименование характеристики | Модификации | |||
| TS-TC-MT TS-TC-FT TS-TC-TT | TS-TC-MN TS-TC-FN TS-TC-CN | TS-TC-VC TS-TC-VSC | TS-TC-PC | |
| Диаметр термоэлектродной проволоки, мм | от 0,5 до 12,7 | от 0,5 до 12,7 | от 0,5 до 1,5 | от 0,5 до 1,5 |
| Диаметр монтажной части, мм | от 30 до 33,4 | от 30 до 33,4 | от 60 до 100 | от 30 до 60 |
| Длина монтажной части, мм | от 50 до 5000* | от 50 до 10000* | от 50 до 10000* | от 20 до 100* |
| Время термической реакции в воде t0,63, не более, с | от 2 до 40 | от 2 до 40 | от 8 до 20 | 4 |
| Масса, кг, не более | от 0,2 до 15 | от 0,2 до 10 | от 0,2 до 1 | |
| Материал защитной арматуры | инконель, хастеллой | стекловолокно | тефлон | |
| Рабочие условия эксплуатации - температура окружающего воздуха,°С - относительная влажность, %, не более | от -60 до +80 95 | |||
| Назначенный срок службы, лет (для ТП модификаций TS-TC-VC, TS-TC-VSC) | 15 | |||
| Средний срок службы, лет, не менее (для остальных модификаций) | 10 | |||
| Средняя наработка до отказа, ч, не менее - для ТП модификаций TS-TC-VC, TS-TC-VSC - для остальных модификаций | 200 000 60 000 | |||
| Примечание: * - допускается изготовление ТП с длиной монтажной части больше указанной по дополнительному заказу. | ||||
наносится на титульный лист Паспорта типографским способом или методом штемпелевания. Комплектность средства измерений
Таблица 21 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Преобразователь термоэлектрический | TS (обозначение исполнения - в соответствии с заказом) | 1 шт. |
| Паспорт | - | 1 экз. |
приведены в разделе «Поверка» Паспорта.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия.
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.
Международный стандарт МЭК 60584-1 (2013) Термопары. Часть 1. Спецификации и допуски для электродвижущей силы (EMF).
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
Стандарт предприятия фирмы-изготовителя «Termics S.r.l.», Италия.
| Зарегистрировано поверок | 53 |
| Поверителей | 4 |
| Актуальность данных | 21.11.2024 |
