| Номер в госреестре | 85625-22 |
| Наименование СИ | Резервуары вертикальные стальные цилиндрические |
| Обозначение типа СИ | РВС-500 |
| Изготовитель | Закрытое акционерное общество "Энергостроймонтаж" (ЗАО "ЭСМ"), г. Владимир |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары вертикальные стальные цилиндрические РВС-500 (далее - резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Принцип действия резервуаров основан на заполнении их нефтью и нефтепродуктом до определенного уровня, соответствующего объему согласно градуировочным таблицам резервуаров.
Резервуары представляют собой стальные вертикальные конструкции цилиндрической формы со стационарной крышей без понтона.
Тип резервуаров - вертикальные стальные цилиндрические. Резервуары оборудованы боковой лестницей, замерным люком, люками-лазами и приемо-раздаточными устройствами для обслуживания во время эксплуатации. Резервуары оснащены молниезащитой, защитой от статического электричества и системой тушения пожара.
Тип размещения - наземный. Фундаменты резервуаров соответствуют требованиям ГОСТ 31385-2016 «Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия».
Заводской номер наносится на стенки резервуаров в виде буквенно-цифрового обозначения аэрографическим способом.
Пломбирование резервуаров не предусмотрено.
Знак поверки наносится на свидетельства о поверке и градуировочные таблицы. Резервуары зав.№№ Е10, Е11, Е12, Е13, Е23 расположены на территории нефтебазы ООО «Татнефть-АЗС-Запад» по адресу: Владимирская область, Гороховецкий район, пос. Чулково, ул. Советская, д. 31А.

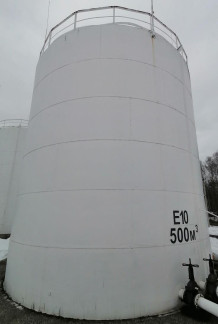

Общий вид резервуаров представлен на рисунках 1 -6.
| Наименование характеристики | Значение |
| Тип резервуаров | РВС-500 |
| Номинальная вместимость, м3 | 500 |
| Пределы допускаемой относительной погрешности определения вместимости резервуаров (геометрический метод), % | ±0,20 |
| Средний срок службы, лет, не менее | 50 |
| Условия эксплуатации: - температура окружающего воздуха, оС - атмосферное давление, кПа | от -50 до +50 от 84,0 до 106,7 |
наносится на титульный лист паспорта типографским способом.
Таблица 2 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуары вертикальные стальные цилиндрические | РВС-500 | 5 шт. |
| Паспорта на резервуары | - | 5 экз. |
| Градуировочные таблицы | - | 5 экз. |
приведены в разделе 7 паспорта.
Нормативные документы, устанавливающие требования к резервуарам вертикальным стальным цилиндрическим РВС-500
Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости. Приказ Росстандарта от 7 февраля 2018 г. №256.
| Зарегистрировано поверок | 5 |
| Поверителей | 1 |
| Актуальность данных | 06.12.2024 |
