| Номер в госреестре | 85629-22 |
| Наименование СИ | Анализаторы кремния |
| Обозначение типа СИ | МАРК-1202 |
| Изготовитель | Общество с ограниченной ответственностью "ВЗОР" (ООО "ВЗОР"), г. Нижний Новгород |
| Год регистрации | 2022 |
| Срок свидетельства | 23.05.2027 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы кремния МАРК-1202 (далее - анализаторы) предназначены для автоматического измерения массовой концентрации кремниевой кислоты SiO2 (далее - SiO2) и температуры водных сред.
Принцип действия анализаторов кремния МАРК-1202 основан на фотометрическом методе, который заключается в определении оптической плотности синего кремнемолибденового комплекса, пропорциональной массовой концентрации кремниевой кислоты.
Тип анализатора: стационарный, микропроцессорный; проточный; непрерывноциклического действия с возможностью измерения пробы, отобранной вручную.
Анализаторы выпускаются в трех основных исполнениях: МАРК-1202-К-ХХХ; МАРК-1202-Щ-ХХХ и МАРК-1202-Н-ХХХ (здесь и далее «ХХХ» - либо «010» при измерении в одной пробоотборной линии, либо «П2С», «П3С», «П4С», «П5С», П6С» при измерении в двух и до шести пробоотборных линиях).
В состав анализаторов входят:
- модуль измерительный, состоящий из гидравлической и измерительной систем, заключенных в единый корпус;
- блок преобразовательный, устанавливаемый либо в корпус модуля измерительного (МАРК- 1202-К-ХХХ), либо на стену (МАРК- 1202-Н-ХХХ), либо в щит (МАРК- 1202-Щ-ХХХ) на расстоянии до 5 м (по согласованию с заказчиком - до 1000 м) от модуля измерительного;
- панель переключения пробы - гидравлическая панель с системой для подключения от двух до шести пробоотборных линий;
- блок сигнализации, который устанавливается на панель переключения пробы или на другую поверхность на расстоянии не более 2 м от блока преобразовательного;
- металлическая подставка с емкостью для градуировочного раствора и четырьмя емкостями для реактивов;
- источник питания ИП-1002.
Панель переключения пробы, блок преобразовательный, блок сигнализации и второй источник питания ИП-1002 входят в состав анализаторов в зависимости от исполнения.
Заводской номер наносится:
- на панель модуля измерительного методом наклейки;
- на крышку корпуса блока преобразовательного под декоративной накладкой методом наклейки;
- на панель переключения пробы методом наклейки;
- на крышку корпуса блока сигнализации методом гравировки.
Знак поверки наносится на блок подачи реактивов - в виде наклейки с оттиском
клейма.

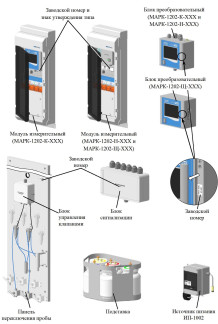

Внешний вид составных элементов анализатора, места нанесения заводских номеров и знака утверждения типа показаны на рисунке 1.
Панель переключения пробы
б - Блок сигнализации (вид без крышки)
а - Блок подачи реактивов
(показан только модуль SIG-1)
в - Блок управления клапанами (вид без крышки)
г - Блок преобразовательный
Рисунок 2 - Схема пломбирования от несанкционированного доступа и место нанесения знака поверки
П римечание - В блоке преобразовательном исполнений ВР79.01.100-01 и ВР79.01.100-03 установлены два модуля SIG-1. Их пломбирование осуществляется аналогично показанному на рисунке 2, вид А.
Блок преобразовательный осуществляет управление анализатором, отображение результатов измерений на экране цветного сенсорного графического жидкокристаллического (ЖК) индикатора, формирование сигнала на токовых выходах с выходными унифицированными сигналами постоянного тока от 0 до 5 мА, от 0 до 20 мА либо от 4 до 20 мА, управление «сухими» контактами реле уставок и обмен информацией по интерфейсу RS-485.
Блок сигнализации предназначен для формирования сигнала на токовых выходах с выходными унифицированными сигналами постоянного тока от 0 до 5 мА, от 0 до 20 мА либо от 4 до 20 мА, передачи сигналов к внешним регистрирующим устройствам с токовым входом и исполнительным и сигнализирующим устройствам.
Электрическое питание анализатора (модуля измерительного) и блока преобразовательного (при расположении вне модуля измерительного) осуществляется от сети переменного тока напряжением 220 В, 50 Гц через источник питания ИП-1002 с выходным напряжением постоянного тока 24 В.
Анализаторы функционируют под управлением микроконтроллеров со встроенным программным обеспечением (ПО).
Запись метрологически значимого программного компонента производится в процессе изготовления анализаторов с помощью специальных программно-аппаратных средств. Возможность несанкционированного воздействия на программные компоненты и измерительную информацию в процессе эксплуатации исключена за счет конструкции анализатора, использования программно-аппаратных средств, защиты доступа к ПО паролем и наличия алгоритма расчета контрольных сумм ПО.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | |
| Блок преобразовательный: | |
| - модуль SIG-1 | ВР79-9002 |
| - плата индикации | ВР79-9008 |
| Блок подачи реактивов: | |
| - модуль OPT-1 | ВР79-9001 |
| - модуль DIO-4 | ВР79-9003 |
| - плата управления | ВР79-9005 |
| Блок сигнализации: | |
| - плата сигнализации | ВР79-9006 |
| Блок управления клапанами: | |
| - плата управления | ВР79-9007 |
| Номер версии (идентификационный номер) ПО | 01 |
| Цифровой идентификатор ПО | |
| Блок преобразовательный: | |
| - модуль SIG-1 | 0x33050491 |
| - плата индикации | 0x511C2141 |
| Блок подачи реактивов: | |
| - модуль OPT-1 | 0xED3571B8 |
| - модуль DIO-4 | 0x6D2D6EB2 |
| - плата управления | 0x4410FA45 |
| Блок сигнализации: | |
| - плата сигнализации | 0x1F47943F |
| Идентификационные данные (признаки) | Значение |
| Блок управления клапанами: | |
| - плата управления | 0x2570626D |
| Алгоритм вычисления контрольной суммы исполняемого кода | CRC-32 |
Таблица 2 - Метрологические характеристики_
| Наименование характеристики | Значение |
| Диапазон измерений: - SiO2, мкг/дм3 - температуры анализируемой среды, °С | от 0,1 до 5000 от 0 до +50 |
| Пределы допускаемой основной абсолютной погрешности анализатора при измерении SiO2 при температуре анализируемой среды (25+2) °С и температуре окружающего воздуха (20+5) °С, мкг/дм3: - на поддиапазоне от 0,1 до 500 включ. мкг/дм3 - на поддиапазоне св. 500 до 5000 мкг/дм3 | ±(1+0,05С)1) ±0,07С |
| Пределы допускаемой основной абсолютной погрешности анализатора при измерении температуры анализируемой среды при температуре окружающего воздуха (20±5) °С, °С | +0,3 |
| Пределы допускаемой дополнительной абсолютной погрешности анализатора при изменении температуры: а) анализируемой среды на каждые ±10 °С от нормальной (25+2) °С в пределах диапазона от +5 °С до +50 °С при измерении SiO2, мкг/дм3; б) окружающего воздуха на каждые ±10 °С от нормальной (20+5) °С в пределах рабочего диапазона от +5 °С до +50 °С при измерении: - SiO2, мкг/дм3 - температуры анализируемой среды, °С | ±(1+0,05С) ±(1+0,05С) +0,1 |
| Диапазон унифицированного электрического выходного сигнала постоянного тока, мА | от 4 до 20 от 0 до 5 от 0 до 20 |
| Пределы допускаемой основной приведенной погрешности преобразования измеренного значения SiO2 в выходной ток анализатора при температуре окружающего воздуха (20±5) °С, % от диапазона по токовому выходу | ±0,5 |
| Пределы допускаемой дополнительной приведенной погрешности преобразования измеренного значения SiO2 в выходной ток анализатора, обусловленной изменением температуры окружающего воздуха, на каждые ±10 °С от нормальной (20+5) °С в пределах рабочего диапазона, % от диапазона по токовому выходу | ±0,25 |
| Время выполнения измерения, мин | 12 |
| Нормальные условия измерений: - температура окружающего воздуха, °С - температура анализируемой среды, °С - относительная влажность, % - атмосферное давление, кПа | от +15 до +25 25±2 не более 80 от 84,0 до 106,7 |
| 1) С - измеренное значение SiO2, мкг/дм3. | |
| Наименование характеристики | Значение |
| Параметры электрического питания: а) напряжение переменного тока, В б) частота переменного тока, Гц | 220!! 50±1 |
| Потребляемая мощность при номинальном значении напряжения питания, В-А | не более 65 |
| Габаритные размеры анализатора, мм, не более: | |
| а) модуль измерительный: | |
| - длина | 300 |
| - ширина | 140 |
| - высота | 750 |
| б) блок преобразовательный ВР79.01.100 (ВР79.01.100-01) (без кабеля) | |
| - длина | 220 |
| - ширина | 100 |
| - высота | 180 |
| в) блок преобразовательный ВР79.01.100-02 (ВР79.01.100-03) (без кабеля) | |
| - длина | 150 |
| - ширина | 100 |
| - высота | 210 |
| г) панель переключения пробы | |
| - длина | 350 |
| - ширина | 100 |
| - высота | 980 |
| д) блок сигнализации ВР79.03.000 | |
| - длина | 240 |
| - ширина | 60 |
| - высота | 170 |
| е) подставка ВР79.07.000 | |
| - длина | 420 |
| - ширина | 250 |
| - высота | 260 |
| ж) источник питания ИП-1002 | |
| - длина | 100 |
| - ширина | 160 |
| - высота | 160 |
| Масса анализатора, кг, не более: а) модуль измерительный: - ВР79.01.000, ВР79.01.000-01 - ВР79.01.000-02 б) блок преобразовательный (без кабеля) - ВР79.01.100, ВР79.01.100-01, ВР79.01.100-02 - ВР79.01.100-03 | 2 с ^ ^ |
| Наименование характеристики | Значение |
| в) панель переключения пробы | |
| - ВР79.01.100 | 6,4 |
| - ВР79.01.100-01 | 6,7 |
| - ВР79.01.100-02 | 7,0 |
| - ВР79.01.100-03 | 7,3 |
| - ВР79.01.100-04 | 7,6 |
| г) блок сигнализации ВР79.03.000 | 0,7 |
| д) подставка ВР79.07.000 | 3,5 |
| е) источник питания ИП-1002 | 1,0 |
| Рабочие условия эксплуатации: | |
| - температура окружающего воздуха, °С | от +5 до +50 |
| - относительная влажность окружающего воздуха при температуре | не более 80 |
| +35 °С и более низких температурах без конденсации влаги, % | |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
| Параметры анализируемой среды: | |
| а) температура, °C | от +5 до +50 |
| б) давление, МПа | |
| 1)рабочее | 0,01 |
| 2) максимально допустимое: | |
| - для модуля измерительного | 0,02 |
| - для панели переключения пробы | 0,1 |
| в) расход, дм3/ч | от 6 до 30 |
| Требования надежности: | |
| - средняя наработка на отказ, ч; | не менее 40000 |
| - средний срок службы анализаторов, лет. | не менее 10 |
наносится на модуль измерительный методом наклейки, на титульный лист руководства по эксплуатации и паспорт типографским способом.
Таблица 4 - Комплектность анализаторов
| Наименование | Обозначение | Количе | ство на исполнение МАРК-1202- | ||||
| К-010 | О X С - | Н-010 | С X С я | Щ-010 | о Х с - | ||
| Модуль измерительный | ВР79.01.000 | - | 1 | - | - | - | - |
| ВР79.01.000-01 | 1 | - | - | - | - | - | |
| ВР79.01.000-02 | - | - | 1 | 1 | 1 | 1 | |
| Блок преобразовательный | ВР79.01.100 | - | 1 | - | 1 | - | - |
| ВР79.01.100-01 | 1 | - | 1 | - | - | - | |
| ВР79.01.100-02 | - | - | - | - | - | 1 | |
| ВР79.01.100-03 | - | - | - | - | 1 | - | |
| Панель переключения пробы | ВР79.02.0002) | - | 1 | - | 1 | - | 1 |
| ВР79.02.000-0^ | - | 1 | - | 1 | - | 1 | |
| Наименование | Обозначение | Количе | ство на исполнение МАРК-1202- | ||||
| К-010 | С X С - | Н-010 | С X С Я | Щ-010 | О Х С - | ||
| Блок сигнализации | ВР79.03.000 | - | 1 | - | - | - | - |
| Кабель сигнализации | ВР79.04.000 | - | 1 | - | 1 | - | 1 |
| Кабель клапанов | ВР79.05.000 | - | 1 | - | 1 | - | 1 |
| Кабель соединительный K1202.5 | ВР79.06.000 | - | 1 | 1 | 1 | 1 | |
| Подставка | ВР79.07.000 | 1 | 1 | 1 | 1 | 1 | 1 |
| Источник питания ИП-1002 | ВР49.04.000 | 1 | 1 | 2 | 2 | ||
| Комплект монтажных частей | ВР79.12.000 | 1 | 1 | 1 | 1 | 1 | 1 |
| Комплект запасных частей | ВР79.13.000 | 1 | 1 | 1 | 1 | 1 | 1 |
| Руководство по эксплуатации | ВР79.00.000РЭ | 1 | 1 | 1 | 1 | 1 | 1 |
| Паспорт | ВР79.00.000ПС | 1 | 1 | 1 | 1 | 1 | 1 |
| 1) «X» принимает значение от 2 до 6 в зависимости от числа пробоотборных линий; 2) при «Х» в значении 2; 3) «N» принимает значение от 1 до 4 при «Х» в значении от 3 до 6 соответственно. | |||||||
приведены в разделе 2 «Использование по назначению» руководства по эксплуатации ВР79.00.000РЭ.
ГОСТ 22729-84. Анализаторы жидкостей ГСП. Общие технические условия ТУ 26.51.53-051-39232169-2020 Анализатор кремния МАРК-1202. Технические условия
