| Номер в госреестре | 85641-22 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТФЗМ 110Б |
| Изготовитель | Общество с ограниченной ответственностью Научно-производственное предприятие "ИТРАН" (ООО НПП "ИТРАН"), г. Екатеринбург |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТФЗМ 110Б предназначены для передачи сигнала измерительной информации измерительным приборам, устройствам защиты и управления, для изолирования цепей вторичных соединений от высокого напряжения.
Принцип действия трансформаторов основан на преобразовании переменного тока промышленной частоты в переменный ток для измерения с помощью стандартных измерительных приборов, а также обеспечении гальванического разделения измерительных приборов от цепи высокого напряжения.
Конструктивно трансформаторы состоят из металлического резервуара, расположенного в верхней части трансформаторов и находящегося под напряжением первичной обмотки. Металлический резервуар закреплен на опорном изоляторе. Изолятор, в свою очередь, установлен на основании, в котором находится коробка вывода вторичных обмоток. Основание трансформаторов представляет собой металлический сварной цоколь, имеющий болт заземления. На основании находится табличка технических данных, узел заземления. Выводы вторичных обмоток трансформаторов расположены в нижней части корпуса, закрыты защитной металлической крышкой с целью ограничения доступа к измерительной цепи и подключены к клеммам, размещенным в контактной коробке на корпусе трансформаторов. Компенсация уровня масла происходит за счет сжатия или растяжения компенсатора. Компенсатор объема масла представляет собой тонкостенный стальной цилиндр с маслоуказателем. Трансформаторы имеют четыре вторичных обмотки, одна из которых с ответвлением.
Трансформаторы тока представлены исполнениями ТФЗМ 110Б-У1, ТФЗМ 110Б-ГУУ1 и ТФЗМ 110Б УХЛ1.
К трансформаторам данного типа относятся трансформаторы тока исполнения ТФЗМ 110Б-У1 с сер. №№ 177, 176, 179, исполнения ТФЗМ 110Б-ГУУ1 с сер. №№ 405, 408, 389, исполнения ТФЗМ 110Б УХЛ1 с сер. №№ 1010, 1011, 1012.
Трансформаторы тока ТФЗМ 110Б расположены на территории подстанций ООО "Башкирэнерго".
Серийный номер наносится на табличку технических данных трансформатора ударным способом в виде цифрового обозначения.
Знак поверки наносится в соответствующий раздел паспорта и/или на свидетельство о поверке. Нанесение знака поверки на трансформатор не предусмотрено.

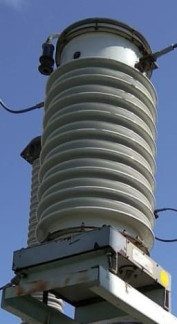

Общий вид трансформаторов тока ТФЗМ 110Б представлен на рисунке 1.
Рисунок 1 - Общий вид трансформаторов тока ТФЗМ 110Б
Конструкция трансформаторов тока обеспечивает их достаточную защиту от несанкционированной настройки и вмешательства. Пломбирование трансформаторов не предусмотрено.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное напряжение, кВ | 110 |
| Наибольшее рабочее напряжение, кВ | 126 |
| Номинальный ток первичной обмотки, А | 600 |
| Номинальный ток вторичной обмотки, А | 5 |
| Номинальная частота, Гц | 50 |
| Класс точности вторичных обмоток для измерений и учета | 0,5 |
| Номинальная вторичная нагрузка для измерений, ВА | 30 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Масса, не более, кг: | 500 |
| Габариты (высотахширина): | 1590x600 |
| Условия эксплуатации по ГОСТ 15150-69: | |
| для трансформаторов тока с сер. №№ 177, 176, 179, 405, 408, 389 (температура окружающей среды), °С | У1 (от -45 до +40) |
| для трансформаторов тока с сер. №№ 1010, 1011, 1012 (температура окружающей среды), °С | УХЛ1 (от -60 до +40) |
наносится на титульный лист паспорта типографическим способом.
Таблица 3 - Комплектность трансформаторов тока
| Наименование | Обозначение | Количество |
| Трансформатор тока: сер. №№ 177, 176, 179, | ТФЗМ 110Б-У1 | 3 шт. |
| сер. №№ 405, 408, 389, | ТФЗМ 110Б-ГУУ1 | 3 шт. |
| сер. №№ 1010, 1011, 1012 | ТФЗМ 110Б УХЛ1 | 3 шт. |
| Паспорт | - | 9 экз. |
| Формуляр | - | 9 экз. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в п. 2 "Принцип действия и конструкция" документа «Трансформаторы тока ТФЗМ 110Б. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования
к средству измерений
Приказ Росстандарта от 27 декабря 2018 года № 2768 "Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока".
| Зарегистрировано поверок | 6 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
