Трансформаторы напряжения НКФ-110-57, 85643-22

Трансформаторы напряжения НКФ-110-57 предназначены для применения в электрических цепях переменного напряжения промышленной частоты напряжением 110 кВ с целью передачи сигнала измерительной информации измерительным приборам в цепях учета, защиты, контроля и управления, а также для изолирования цепей вторичных соединений от высокого напряжения.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	85643-22
Наименование СИ	Трансформаторы напряжения
Обозначение типа СИ	НКФ-110-57
Изготовитель	Акционерное общество "Холдинговая компания "Электрозавод" (АО "Электрозавод"), г. Москва
Год регистрации	2022
МПИ (интервал между поверками)	4 года
Стоимость поверки	Узнать стоимость
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Принцип действия трансформаторов напряжения НКФ-110-57 основан на явлении электромагнитной индукции переменного тока.

Конструктивно трансформаторы состоят из магнитопровода, выполненного из электротехнической стали, первичных и вторичной обмотки с высоковольтной изоляцией. Активная часть трансформаторов находится в изоляционной покрышке. Изолятор установлен на основании, в котором находится коробка вывода вторичных обмоток. Основание трансформаторов представляет собой металлический сварной цоколь, имеющий болт заземления. На основании находится табличка технических данных, узел заземления. Выводы вторичной обмотки трансформаторов расположены в нижней части корпуса.

К трансформаторам данного типа относятся трансформаторы с сер. №№ 925897, 932852, 932861, 931579, 1012576, 1012605, 1012451, 1012642, 1012055, 1005598, 1469532, 1469742, 903793.

Трансформаторы напряжения НКФ-110-57 расположены на территории подстанций ООО "Башкирэнерго".

Серийный номер наносится на табличку технических данных трансформатора ударным способом в виде цифрового обозначения.

Знак поверки наносится в соответствующий раздел паспорта и/или на свидетельство о поверке типографским способом. Нанесение знака поверки на трансформатор не предусмотрено.

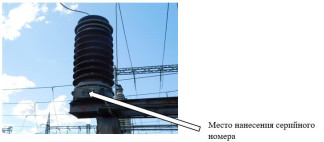

Общий вид трансформаторов напряжения НКФ-110-57 и место нанесения серийного номера представлен на рисунке 1.

Рисунок 1 - Общий вид трансформаторов напряжения НКФ-110-57 и место нанесения серийного номера

Пломбирование трансформаторов не предусмотрено.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальное напряжение первичной обмотки, кВ	110/V3
Номинальное напряжение вторичной обмотки, В	100/V3
Номинальная мощность вторичной обмотки, В • А	400
- для трансформатора сер. № 903793	500
Номинальная частота, Гц	50
Класс точности вторичной обмотки для измерений и учета	0,5
- для трансформатора сер. № 903793	1,0

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Габаритные размеры, мм, не более	790x1600x710
- для трансформатора сер. № 903793	676x1790x626
Масса, кг, не более	620
- для трансформатора сер. № 903793	760
Условия эксплуатации по ГОСТ 15150-69: - температура окружающей среды, °С	от -45 до +40
Наработка на отказ, ч	90 000

Знак утверждения типа

наносится на титульный лист эксплуатационной документации типографским способом.

Комплектность

Таблица 3 - Комплектность трансформаторов тока

Наименование	Обозначение	Количество
Трансформатор тока: сер. №№ 925897, 932852, 932861, 931579, 1012576, 1012605, 1012451, 1012642, 1012055, 1005598, 1469532, 1469742, 903793	НКФ-110-57	13 шт.
Паспорт	-	13 экз.
Формуляр	-	13 экз.
Руководство по эксплуатации	-	1 экз.

Сведения о методах измерений

приведены в п. 2 документа «Трансформаторы напряжения НКФ-110-57. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 27 декабря 2019 года № 3389 "Об утверждении Государственного первичного специального эталона единицы электрического напряжения переменного тока промышленной частоты и композитного напряжения в диапазоне от 1 до 500 кВ с гармоническими составляющими от 0,3 до 50 порядка, в диапазоне частот от 15 до 2500 Гц".
