| Номер в госреестре | 85659-22 |
| Наименование СИ | Cигнализаторы загазованности |
| Обозначение типа СИ | Кенарь GD50 |
| Изготовитель | Общество с ограниченной ответственностью "Премьер Групп" (ООО "Премьер Групп"), г. Москва |
| Год регистрации | 2022 |
| Срок свидетельства | 26.05.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Сигнализаторы загазованности Кенарь GD50 (далее - сигнализаторы) предназначены для непрерывного автоматического контроля содержания метана (CH4), пропана (СзШ) и оксида углерода (CO) в воздухе жилых, бытовых, коммунально-бытовых, административных и общественных помещений и выдаче сигнализации о превышении установленных пороговых значений.
Принцип действия сигнализаторов по каналу контроля содержания метана (CH4) или пропана (C3H8) - полупроводниковый, по каналу контроля содержания оксида углерода (CO) -электрохимический, основанные на регистрации изменения электрохимических характеристик сенсора в зависимости от содержания контролируемого компонента в окружающем воздухе. Выходной сигнал подается на усилитель тока и далее на компаратор, где сравнивается с опорным сигналом, соответствующим порогу срабатывания. При повышении уровня выходного сигнала относительно уровня опорного сигнала, компаратор выдает сигнал на срабатывание сигнализации.
Конструктивно сигнализаторы выполнены в пластмассовом корпусе, внутри которого расположены электронный блок, состоящий из блока питания, один или два (в зависимости от модификации) измерительных модуля с сенсорами и устройство сигнализации, органы настройки пороговых значений концентрации определяемого компонента, блок звуковой и световой сигнализации.
Сигнализаторы выпускаются в следующих модификациях:
- Кенарь GD50-C - сигнализаторы контроля содержания оксида углерода (CO);
- Кенарь GD50-N - сигнализаторы контроля содержания метана (CH4);
- Кенарь GD50-L - сигнализаторы контроля содержания пропана (C3H8);
- Кенарь GD50-CN - сигнализаторы контроля содержания оксида углерода (CO) и метана (CH4).
Серийный номер наносится на маркировочную наклейку типографским методом в виде цифрового кода.

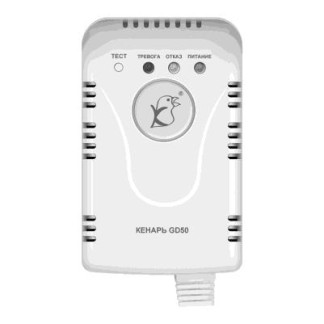

Общий вид сигнализаторов с указанием места ограничения доступа к местам настройки (регулировки) представлен на рисунке 1. Способ ограничения доступа к местам настройки (регулировки) - пломбирование с нанесением знака поверки.
Рисунок 1 - Общий вид сигнализаторов с указанием места ограничения доступа к местам
настройки (регулировки)
Программное обеспечение (далее - ПО) сигнализаторов является встроенным. ПО разработано изготовителем для решения задачи выдачи сигнализации о превышении установленного значения нижнего концентрационного предела распространения пламени (далее - НКПР) метана (CH4), пропана (СзШ) или порогового значения концентрации оксида углерода (CO).
ПО сигнализаторов идентифицируется посредством указания версии микропрограммы контроллера в руководстве по эксплуатации (паспорте) сигнализатора.
ПО является метрологически значимым.
Метрологические характеристики сигнализаторов нормированы с учетом влияния ПО.
Конструктивно сигнализаторы имеют полную защиту программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства сигнализаторов путем установки системы защиты микроконтроллера от чтения и записи.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО сигнализаторов приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | ПГ |
| Номер версии (идентификационный номер ПО), не ниже | 1.0 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Модификация | Определяемый компонент | Пороги срабатывания сигнализации | Пределы допускаемой абсолютной погрешности срабатывания сигнализации |
| Кенарь GD50-C | оксид углерода (CO) | 100 мг/м3 | ±25 мг/м3 |
| Кенарь GD50-N | метан (CH4) | 10 % НКПР* | ±5 % НКПР* |
| Кенарь GD50-L | пропан (C3H8) | 10 % НКПР* | ±5 % НКПР* |
| Кенарь GD50-CN | оксид углерода (CO) | 100 мг/м3 | ±25 мг/м3 |
| метан (CH4) | 10 % НКПР* | ±5 % НКПР* | |
| * - НКПР - нижний концентрационный предел распространения пламени, значения НКПР указаны в соответствии с ГОСТ 31610.20-1-2020 | |||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Время срабатывания сигнализации, с, не более: - по каналу контроля содержания метана (CH4) - по каналу контроля содержания пропана (C3H8) - по каналу контроля содержания оксида углерода (CO) | 50 50 300 |
| Время выдачи сигнала для срабатывания клапана, с, не более | 15 |
| Время прогрева, с, не более | 180 |
| Параметры электрического питания от сети переменного тока: - напряжение переменного тока, В - частота переменного тока, Гц | от 197 до 243 от 49 до 51 |
| Потребляемая мощность, Вт, не более | 3,0 |
| Габаритные размеры корпуса сигнализаторов (длинахширинахвысота), мм, не более | 110x70x40 |
| Масса, кг, не более | 0,15 |
| Рабочие условия измерений: - температура окружающей среды, оС - атмосферное давление, кПа - относительная влажность при температуре окружающей среды +25 °С, % | от 0 до +55 от 84,0 до 106,7 от 20 до 95 |
| Средний срок службы, лет | 5 |
| Средняя наработка на отказ, ч | 50000 |
наносится на титульный лист руководства по эксплуатации и паспорта типографским способом и на маркировочную наклейку любым технологическим способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Сигнализатор загазованности Кенарь GD50* | - | 1 шт. |
| Пластина крепежная | - | 1 шт. |
| Крепежный комплект | - | 1 шт. |
| Руководство по эксплуатации | РЭ 26.51.53-003-47405187-2021 | 1 экз. |
| Паспорт | ПС 26.51.53-003-47405187-2021 | 1 экз. |
| * - Исполнение в соответствии с заказом | ||
приведены в разделе 1 «Назначение и область применения» руководства по эксплуатации.
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 года № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»
ТУ 26.51.53-003-47405187-2021 «Сигнализаторы загазованности Кенарь GD50. Технические условия»
Правообладатель
Общество с ограниченной ответственностью «Премьер Групп» (ООО «Премьер
Групп»)
Место нахождения и адрес юридического лица: 107078, г. Москва, Мясницкий проезд, д.4, стр.1, эт. 3, помещение I, комн. 6 ИНН 9701006825
| Зарегистрировано поверок | 74066 |
| Поверителей | 10 |
| Актуальность данных | 17.11.2024 |
