| Номер в госреестре | 85662-22 |
| Наименование СИ | Преобразователи перемещений |
| Обозначение типа СИ | ИПП-2-2 |
| Изготовитель | Открытое акционерное общество "Научно-производственное объединение по исследованию и проектированию энергетического оборудования им. И.И. Ползунова" (ОАО "НПО ЦКТИ"), г. Санкт-Петербург |
| Год регистрации | 2022 |
| Срок свидетельства | 26.05.2027 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи перемещений ИПП-2-2 (далее - преобразователи) предназначены для бесконтактных измерений и преобразования значений виброперемещения и относительного статического осевого перемещения в пропорциональное напряжение.
Принцип действия преобразователей основан на взаимодействии электромагнитного поля и вихревых токов Фуко, возникающих в металлическом объекте контроля под воздействием электромагнитного поля. Катушка индуктивности, размещённая в головке модулятора, является основным элементом схемы высокочастотного автогенератора. Катушка питается током высокой частоты и вызывает в пространстве вокруг себя переменное магнитное поле. В металлическом объекте, помещенном в эту зону, возникают вихревые токи Фуко. По закону Ленца - эти токи стремятся компенсировать вызвавшую их причину. Таким образом, они вызывают индукцию, противоположную по знаку индукции катушки, что приводит к уменьшению ее коэффициента самоиндукции. Влияние противодействующего поля приводит к изменению амплитуды высокочастотного сигнала автогенератора пропорционально изменению величины зазора между торцом модулятора и металлической поверхностью объекта. Питание модулятора осуществляется через усилитель-генератор переменным напряжением фиксированной частоты (несущая), амплитуда которого модулируется пропорционально расстоянию между модулятором и объектом контроля. Таким образом, огибающая несущей частоты является информационной частью выходного сигнала, которая выделяется путем демодуляции. Используемое преобразование параметрического типа позволяет бесконтактно проводить: статические измерения осевого перемещения (зазора); динамические измерения виброперемещения (относительного зазора).
Конструктивно преобразователи состоят из модулятора и усилителя-генератора. В корпусе усилителя-генератора пылевлагозащитного исполнения, являющегося и электромагнитным экраном, размещена печатная плата с радиоэлементами автогенератора и усилителя. Модулятор представляет собой полый металлический стержень с наружной резьбой М10х1. На одном конце стержня расположена чувствительная головка, запрессованная в термостойкую пластмассу, в виде катушки индуктивности. Катушка индуктивности модулятора соединена с кабелем, проходящим внутри стержня, залитого компаундом. Кабель модулятора подключается к усилителю-генератору с помощью высокочастотного разъема, расположенного на верхней части корпуса. Подача питающего напряжения и съем выходного сигнала с усилителя-генератора производится с помощью колодки, расположенной на верхней части корпуса.
Пломбирование преобразователей не предусмотрено.
Нанесение знака поверки на преобразователи не предусмотрено.
Маркировка преобразователей наносится на кабель модулятора и корпус усилителя-генератора в виде таблички устройства (шильдик) в буквенно-числовом формате и содержит сведения о наименовании изделия, заводском номере в числовом формате, дате изготовления и товарном знаке предприятия-изготовителя.

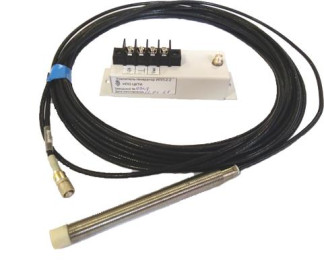

Общий вид преобразователей И1111-2-2 приведен на рисунке 1.
Рисунок 1 - Общий вид преобразователей И1111-2-2
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное значение коэффициента преобразования, В/мм | 8 |
| Диапазон динамических измерений виброперемещения (размах), мкм | от 10 до 500 |
| Диапазон рабочих частот (при измерении виброперемещения), Г ц | от 8 до 500 |
| Диапазон измерений относительного статического осевого перемещения, мм | от 0 до 2 |
| Отклонение коэффициента преобразования от номинального значения, %, не более | ±5 |
| Нелинейность амплитудной характеристики, %, не более | ±5 |
| Неравномерность амплитудно-частотной характеристики в диапазоне рабочих частот, %, не более: от 8 до 80 Гц включ. свыше 80 до 500 Гц | ±5 ±15 |
| Пределы допускаемой основной относительной погрешности измерений относительного статического осевого перемещения, % | ±5 |
| 1ределы допускаемой основной относительной погрешности измерений виброперемещения (размах) на базовой частоте 40 Гц, % | ±5 |
| Наименование характеристики | Значение |
| Пределы допускаемой дополнительной относительной погрешности измерений при изменении температуры окружающей среды в диапазоне рабочих температур (относительно температуры 20 °С), % | ±5 |
| Пределы допускаемой дополнительной относительной погрешности измерений, вызванной влиянием относительной влажности на преобразователь, % | ±2 |
| Нормальные условия измерений - температура окружающей среды, °С - относительная влажность, % | от +15 до +25 от 40 до 80 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Начальный (номинальный) зазор, мм, не более | 0,8 |
| Выходной сигнал, В | от 2 до 18 |
| Напряжение питания постоянного тока, В | 24 ± 1 |
| Потребляемый ток, мА, не более | 30 |
| Время установления рабочего режима после включения питания, мин, не более | 30 |
| Габаритные размеры, мм, не более: - модулятор (длина; диаметр); - усилитель-генератор (длина; ширина; высота). | 250; 10 108; 35; 37 |
| Масса, кг, не более: - модулятор с кабелем; - усилитель-генератор. | 1,8 0,2 |
| Условия эксплуатации: - температура окружающей среды, °С для модулятора; для усилителя-генератора. - относительная влажность, % для модулятора при температуре 35 °С, не более для усилителя-генератора при температуре 30 °С, не более | от +5 до +120 от +5 до +60 95 % 90 % |
| Средняя наработка на отказ, ч | 100 000 |
| Средний срок службы, лет | 8 |
Знак утверждения типа наносится
на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Модулятор | ИШ1-2-2 | 1 шт. |
| У силитель-генератора | 1 шт. | |
| Паспорт | ПС 26.51.66.131-077-05762252-2021 | 1 экз. |
| Руководство по эксплуатации | РЭ 26.51.66.131 -077-05762252-2021 | 1 экз. |
раздел 2 «Использование по назначению» руководства по эксплуатации «Преобразователь перемещений ИПП-2-2».
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»
Технические условия ТУ 26.51.66.131-077-05762252-2021 «Преобразователь перемещений ИПП-2-2».
Правообладатель
Открытое акционерное общество «Научно-производственное объединение по исследованию и проектированию энергетического оборудования им. И.И. Ползунова» (ОАО «НПО ЦКТИ»)
ИНН 7825660956
Адрес: 191167, Санкт-Петербург, ул. Атаманская, д. 3/6
Телефон: +7 (812) 717-23-79
Факс: +7 (812) 717-43-00
Web-сайт: www.ckti.ru
E-mail: general@ckti.ru
| Зарегистрировано поверок | 130 |
| Поверителей | 1 |
| Актуальность данных | 05.11.2024 |
