| Номер в госреестре | 85663-22 |
| Наименование СИ | Виброустановка поверочная с лазерным виброметром |
| Обозначение типа СИ | АТ-9000-VFX |
| Изготовитель | Общество с ограниченной ответственностью "Альфатех" (ООО "Альфатех"), г. Москва |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Виброустановка поверочная с лазерным виброметром АТ-9000-VFX (далее -виброустановка) предназначена для воспроизведения и измерений параметров вибрации (виброускорения, виброскорости, виброперемещения), для передачи размеров единиц параметров вибрации нижестоящим эталонам и средствам измерений абсолютным методом и методом сравнения с эталонным вибропреобразователем.
Виброустановка является вторичным эталоном в соответствии с Приказом Росстандарта от
27.12.2018 № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения».
Принцип действия виброустановки основан на воспроизведении параметров синусоидальной вибрации (виброускорения, виброскорости, виброперемещения) и определении коэффициента преобразования, исследуемого вибропреобразователя абсолютным методом или методом сравнения с эталонным вибропреобразователем.
К виброустановке данного типа относится виброустановка поверочная с лазерным виброметром АТ-9000-VFX зав. № 20020. В состав виброустановки входят средства формирования и воспроизведения вибрационных колебаний и средства измерений параметров вибрации:
- блок управления виброустановки поверочной АТ-9000-А (4431);
- вибростенд калибровочный на воздушном подшипнике РСВ 396С11 со встроенным эталонным акселерометром 080А200;
- усилитель мощности 2100Е21-С;
- низкочастотный длинноходовой вибростенд на воздушном подшипнике APS 113;
- усилитель мощности SPA-110-500 для APS 113;
- доплеровский лазерный виброметр VFX-I-110;
- контроллер лазерного управления с интерфейсом VFX-F-110;
- стол на пневматическом подвесе для крепления доплеровского лазерного виброметра VFX-I-110;
- ноутбук с предустановленным программным обеспечением.
Вибростенд калибровочный на воздушном подшипнике РСВ 396С11 и низкочастотный длинноходовой вибростенд на воздушном подшипнике APS 113 различаются частотными и амплитудными диапазонами воспроизводимого виброускорения.
Доплеровский лазерный виброметр VFX-I-110 производит измерения параметров вибрации с высокой степенью точности абсолютным методом.
Контроллер лазерного управления с интерфейсом VFX-F-110 обеспечивает поступление измерительной информации от эталонных акселерометров и доплеровского лазерного виброметра VFX-I-110 на ноутбук и отображение измерительной информации на его экране.
Конструктивно виброустановка выполнена в виде отдельных приборов, подключенных между собой с помощью кабелей.
Заводской номер виброустановки нанесен типографским способом в цифровом формате в паспорт на виброустановку. На корпусах составных частей виброустановки маркировка нанесена способом таблички устройства (шильдик) в буквенно-числовом формате с указанием модели и заводского номера, за исключением усилителя мощности SPA-110-500 для APS 113, где маркировка нанесена способом гравировки в буквенно-числовом формате на корпусе усилителя.
Пломбирование виброустановки не предусмотрено.
Нанесение знака поверки на виброустановку не предусмотрено.

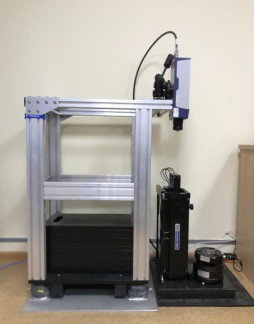

Общий вид виброустановки представлен на рисунке 1.
Для работы на виброустановке используется автономное программное обеспечение (далее - ПО).
Автономное ПО, установленное на ноутбук, выполняет функции по заданию параметров вибрации (управления вибростендами), позволяет программировать циклические испытания, создавать автоматические отчеты в MS Excel, сохранять и проводить анализ данных, сохранять протоколы поверки и калибровки в базу данных.
Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Measuring AT9000.dll |
| Номер версии (идентификационный номер) ПО | 1.0.0 |
| Цифровой идентификатор ПО | ce3bled5813879cb914bc93b9553f435 (алгоритм вычисления MD5) |
Таблица 2 - Метрологические характеристики виброустановки
| Наименование характеристики | Значение |
| Диапазон рабочих частот, Гц | от 0,1 до 20000 |
| Диапазон воспроизведения и измерений виброускорения (амплитуда), м/с2 | от 0,02 до 392 |
| Диапазон воспроизведения и измерений виброскорости (амплитуда), м/с | от 1-10-4 до 1 |
| Диапазон воспроизведения и измерений виброперемещения (размах), м | от 110-6 до 0,158 |
| Коэффициент гармоник движения вибростола в диапазонах частот, не более, %: - от 0,1 до 0,5 Гц включ. | 10 |
| - св. 0,5 до 20 Гц включ. | 7 |
| - св. 20 до 20000 Гц включ. | 5 |
| Относительный коэффициент поперечного движения вибростола в диапазонах частот не более, %: - от 0,1 до 2000 Гц включ. | 5 |
| - св. 2000 до 10000 Гц включ. | 7 |
| - св. 10000 до 20000 Гц включ. | 20 |
| Доверительные границы относительной суммарной погрешности результатов измерений параметров вибрации при коэффициенте охвата 2 (k=2) и доверительной вероятности P=0,95 в диапазонах частот, не более, %: - от 0,1 Гц до 0,5 Гц включ. | ±2,5 |
| - св. 0,5 Гц до 20 Гц включ. | ±0,7 |
| - св. 20 Гц до 800 Гц включ. | ±0,3 |
| - св. 800 Гц до 2000 Гц включ. | ±0,5 |
| - св. 2000 Гц до 5000 Гц включ. | ±1,0 |
| - св. 5000 Гц до 10000 Гц включ. | ±1,5 |
| - св. 10000 Гц до 20000 Гц включ. | ±3,0 |
Таблица 3 - Основные технические характеристики виброустановки
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха при температуре 25 °С, % - атмосферное давление, кПа | от +15 до +25 от 30 до 80 от 96,0 до 106,7 |
| Наименование характеристики | Значение |
| Габаритные размеры (длина; ширина; высота), мм, не более: | |
| - блок управления виброустановки поверочной АТ-9000-А (4431) | 142; 180; 38 |
| - вибростенд калибровочный на воздушном подшипнике РСВ 396С11 | |
| со встроенным эталонным акселерометром 080А200 (диаметр; высота) | 165; 133 |
| - низкочастотный длинноходовой вибростенд на воздушном | |
| подшипнике APS 113 | 258,5; 165,5; 463,6 |
| - доплеровский лазерный виброметр VFX-I-110 | 364,2; 125; 87,3 |
| - усилитель мощности 2100Е21 -С | 440; 370; 90 |
| - усилитель мощности SPA-110-500 для APS 113 | 280; 310; 160 |
| - контроллер лазерного управления с интерфейсом VFX-F-110 | 383; 285; 140 |
| - стол на пневматическом подвесе для крепления доплеровского | |
| лазерного виброметра VFX-I-110 | 715; 410; 960 |
| - ноутбук с предустановленным программным обеспечением | 360; 240; 16 |
| Масса, кг, не более: | |
| - блок управления виброустановки поверочной АТ-9000-А (4431) | 0,675 |
| - вибростенд калибровочный на воздушном подшипнике РСВ 396С11 | |
| со встроенным эталонным акселерометром 080А200 | 10,1 |
| - низкочастотный длинноходовой вибростенд на воздушном | |
| подшипнике APS 113 | 38,0 |
| - доплеровский лазерный виброметр VFX-I-110 | 3,3 |
| - усилитель мощности 2100Е21 -С | 3,8 |
| - усилитель мощности SPA-110-500 для APS 113 | 4,5 |
| - контроллер лазерного управления с интерфейсом VFX-F-110 | 7,3 |
| - стол на пневматическом подвесе для крепления доплеровского | |
| лазерного виброметра VFX-I-110 | 380 |
| - ноутбук с предустановленным программным обеспечением | 1,95 |
| Время непрерывной работы, ч, не менее | 8 |
| Средняя наработка на отказ, ч | 6600 |
| Средний срок службы, лет | 10 |
наносится на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Виброустановка поверочная с лазерным виброметром АТ-9000-VFX | - | 1 шт. |
| Паспорт «Виброустановка поверочная с лазерным виброметром АТ-9000-VFX» | - | 1 экз. |
| Руководство по эксплуатации «Виброустановка поверочная с лазерным виброметром АТ-9000-VFX» | - | 1 экз. |
| Руководство оператора «АТ-9000.2019 ПО Виброустановки поверочные АТ-9000» | - | 1 экз. |
приведены в руководстве по эксплуатации «Виброустановка поверочная с лазерным виброметром АТ-9000-VFX», раздел «Описание и работа изделия».
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»
ГОСТ ISO 16063-1-2013 Вибрация. Методы калибровки датчиков вибрации и удара. Часть 1. Основные положения
ГОСТ ISO 16063-11-2013 Вибрация. Методы калибровки датчиков вибрации и удара. Часть 11. Первичная вибрационная калибровка методами лазерной интерферометрии
ГОСТ ISO 16063-21-2013 Вибрация. Методы калибровки датчиков вибрации и удара. Часть 21. Вибрационная калибровка сравнением с эталонным преобразователем
ГОСТ ISO 16063-41-2014 Вибрация. Методы калибровки датчиков вибрации и удара. Часть 41. Калибровка лазерных виброметров
ГОСТ Р 8.669-2009 Государственная система обеспечения единства измерений. Виброметры с пьезоэлектрическими, индукционными и вихретоковыми вибропреобразователями
Правообладатель
Общество с ограниченной ответственностью «Альфатех» (ООО «Альфатех»)
ИНН 9710010659
Адрес: 125009 г. Москва, Малый Гнездниковский пер., д. 12, помещение 1, комната 4 Телефон: +7 (495) 642-49-14 Web-сайт: www.alphatechgroup.ru E-mail: info@alphatechgroup.ru
