| Номер в госреестре | 85664-22 |
| Наименование СИ | Преобразователи акустической эмиссии |
| Обозначение типа СИ | SNK-20P |
| Изготовитель | Общество с ограниченной ответственностью "Стратегия НК" (ООО "Стратегия НК"), г. Екатеринбург |
| Год регистрации | 2022 |
| Срок свидетельства | 26.05.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи акустической эмиссии SNK-20P (далее по тексту - преобразователи) предназначены для измерения колебательного смещения или скорости смещения поверхности объекта контроля через полученное значение переменного напряжения электрического тока на единицу длины.
Принцип действия преобразователей основан на использовании пьезоэлектрического эффекта, при котором колебательные смещения или скорости смещения поверхности твердых тел преобразуются в электрические сигналы с помощью пьезокерамических преобразователей.
Конструктивно преобразователи выполнены в виде цилиндрического корпуса из нержавеющей стали, внутри которого расположен пьезокерамический чувствительный элемент. Конструкция преобразователей хорошо защищена от попадания влаги и пыли во внутрь. Преобразователи оснащены встроенным кабелем с разъемом 2РМТ14КПЭ4Г1В1В для подключения к внешним устройствам. Органов управления, расположенных непосредственно на преобразователях, не имеется.
Вероятность несанкционированного доступа к внутренним частям преобразователей отсутствует, так как конструкция является неразборной. Пломбирование преобразователей не предусмотрено.
Нанесение знака поверки на преобразователи не предусмотрено.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр наносится на корпус преобразователей методом гравировки.

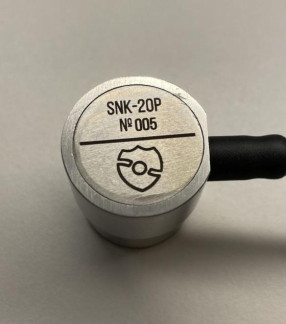

Общий вид преобразователей и место нанесения заводского номера приведены на рисунке 1.
Рисунок 1 - Общий вид преобразователей
Таблица 1 - Метрологические характеристики преобразователей
| Наименование характеристики | Значение |
| Коэффициент электроакустического преобразования на резонансной частоте, В/м, не менее | 3 107 |
| Рабочий диапазон частот, кГц | от 30 до 150 |
| Пределы допускаемой относительной погрешности коэффициента электроакустического преобразования на резонансной частоте, % | ± 25 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более: | |
| - диаметр | 20 |
| - высота | 24 |
| Масса (без кабеля), кг, не более | 0,037 |
| Условия эксплуатации: | |
| - температура, °С | от - 30 до +80 |
| - относительная влажность воздуха, %, не более | 80 |
| - атмосферное давление, кПа, не более | от 84 до 106 |
| Маркировка взрывозащиты | ExibIIBT2Gb |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность средства измерения
| Наименование | Обозначение | Количество |
| Преобразователь акустический эмиссии SNK-20P | SNK-20P | 1 шт. |
| Кабель соединительный | ||
| Руководство по эксплуатации | СНК.433650.001 РЭ | 1 экз. |
| Паспорт | СНК.433650.001 ПС | 1 экз. |
приведены в документе «СНК.433650.001 РЭ. Преобразователи акустической эмиссии SNK-20P. Руководство по эксплуатации», раздел 8
СНК.433650.001ТУ Преобразователи акустической эмиссии SNK-20P. Технические
условия
ГОСТ Р 8.826-2013 ГСИ. Государственная поверочная схема для средств измерений амплитуды ультразвукового смещения и колебательной скорости поверхности твердых тел.
Правообладатель
Общество с ограниченной ответственностью «Стратегия НК» (ООО «Стратегия НК») ИНН 6674374250
Адрес: 620085, Свердловская область, г. Екатеринбург, ул. 8-Марта, 267 Тел.: +7 (343) 287-55-66 E-mail: info@strategnk.ru
