| Номер в госреестре | 85673-22 |
| Наименование СИ | Калибраторы влажности |
| Обозначение типа СИ | ТКА-КВЛ-04 |
| Изготовитель | Общество с ограниченной ответственностью "Научно-техническое предприятие "ТКА" (ООО "НТП "ТКА"), г. Санкт-Петербург |
| Год регистрации | 2022 |
| Срок свидетельства | 26.05.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Калибраторы влажности ТКА-КВЛ-04 предназначены для воспроизведения единицы относительной влажности в паровоздушных смесях при калибровке и поверке средств измерений влажности и применяются в качестве рабочих эталонов 2-го разряда согласно ГОСТ 8.547-09.
Калибраторы влажности ТКА-КВЛ-04 изготавливаются в двух модификациях: ТКА-КВЛ-04-1 и ТКА-КВЛ-04-2.
Принцип действия калибраторов влажности ТКА-КВЛ-04-1 с встроенным генератором влажности (далее - калибратор ТКА-КВЛ-04-1) основан на методе смешения потоков сухого и влажного воздуха при генерации паровоздушного потока с определенной относительной влажностью. Задание требуемой относительной влажности в смесительной камере, предназначенной для гомогенизации производимой паровоздушной смеси, осуществляется путем регулирования расхода каждого из потоков с помощью подачи соответствующих напряжений питания на компрессоры.
Действительное значение относительной влажности определяется встроенным гигрометром непосредственно в рабочей камере.
Калибратор ТКА-КВЛ-04-1 конструктивно представляет собой моноблок, в котором расположены:
- канал сухого воздуха, состоящий из системы отбора атмосферного воздуха, его осушения и транспортирования, включая воздушный малогабаритный компрессор, ресивер, пылеулавливающий фильтр, запорный клапан обратного хода, осушительный патрон, заполняемый силикагелем, контрольный ротаметр расхода осушаемого воздуха;
- канал влажного воздуха, состоящий из системы отбора атмосферного воздуха, его увлажнения и транспортирования, включая воздушный малогабаритный компрессор, ресивер, пылеулавливающий фильтр, запорный клапан обратного хода, барботёр увлажнителя с системами термостатирования и слива воды, каплеотбойник и каплеуловитель, подключенные к сливному крану.
Микропроцессорная система калибратора ТКА-КВЛ-04-1 предназначена для управления режимами работы калибратора для воспроизведения паровоздушной смеси в рабочей камере, в которой установлен термогигрометр влажности и температуры.
Принцип действия калибраторов влажности ТКА-КВЛ-04-2 (далее - калибратор ТКА-КВЛ-04-2) основан на поддержании поступившей в рабочую камеру от внешнего источника паровоздушной смеси с определенной относительной влажностью. В рабочей камере калибратора установлен термогигрометр влажности и температуры.
Маркировка калибраторов ТКА-КВЛ-04 выполнена на лицевой металлической панели методом гравировки и содержит: обозначение в зависимости от модификации - «Калибратор влажности ТКА-КВЛ-04-1(2)»; фирменный знак предприятия-изготовителя. Знак утверждения типа, заводской номер по принятой нумерации предприятия - изготовителя, год изготовления и другие параметры наносятся на виниловый шильд, который располагается в верхнем правом углу передней панели и дублируется аналогичным шильдом в верхнем правом углу задней панели калибратора.
Знак поверки наносится на свидетельство о поверке (в случае его оформления).

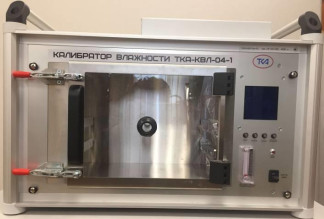

Общий вид калибраторов ТКА-КВЛ-04 представлен на рисунке 1. Схема пломбирования корпуса калибратора от несанкционированного доступа представлена на рисунке 2.
II
II
Рисунок 2 - Схема пломбирования корпуса калибратора от несанкционированного доступа
Калибратор влажности ТКА-КВЛ-04 функционирует под управлением встроенного программного обеспечения, которое является его неотъемлемой частью. Программное обеспечение осуществляет функции сбора, обработки, хранения, отображения результатов измерений на дисплее и передачи посредством USB -кабеля на компьютер.
Калибратор влажности ТКА-КВЛ-04 может работать под управлением автономного ПО в зависимости от модификации: ПО «Калибратор ТКА-КВЛ-04-1» или ПО «Калибратор ТКА-КВЛ-04-2», которое выполняет функции встроенного ПО.
Уровень защиты программного обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню «средний» по Р50.2.077-2014.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Таблица 1- Идентификационные данные (признаки) ПО.
| Идентификационные данные (признаки) | Значение | |
| Тип ПО | встроенное | автономное |
| Идентификационное наименование ПО мод.ТКА-КВЛ-04-1 | - | Калибратор ТКА-КВЛ-04-1 |
| мод.ТКА-КВЛ-04-2 | - | Калибратор ТКА-КВЛ-04-2 |
| Номер версии (идентификационный номер) ПО, не ниже мод.ТКА-КВЛ-04-1 | V118 | 1.01 |
| мод.ТКА-КВЛ-04-2 | V10 | 1.01 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон воспроизведения относительной влажности, % | от 5 до 95 |
| Пределы допускаемой абсолютной погрешности воспроизведения относительной влажности при температуре (22+3) °С, % | +2,0 |
| с эталонным гигрометром в комплектности | +1,0 |
| Диапазон показаний температуры встроенного преобразователя в рабочей камере, °С | от +10 до +30 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Дискретность задания уровней относительной влажности для мод. ТКА-КВЛ-04-1, % | 1 |
| Время непрерывной работы, ч, не менее | 8 |
| Напряжение питания переменным током, В Частотой, Г ц | от 190 до 230 50+1 |
| Потребляемая мощность, В-А, не более | 30 |
| Габаритные размеры, мм, не более - калибратор (высота х ширинахглубина) - рабочая камера (высота х ширинахглубина) | 360х570х440 200х260х161 |
| Объем рабочей камеры, л | 8,3 |
| Масса, кг, не более | 15 |
| Интерфейс | USB |
| Условия эксплуатации: диапазон температуры окружающего воздуха, °С относительная влажность, %, не более диапазон атмосферного давления, кПа | от +19 до +25 80 от 80 до 110 |
| Наработка до отказа, ч, не менее | 14654 |
| Срок службы, лет, не менее | 7 |
Знак утверждения типа наносится
типографским способом на титульный лист эксплуатационной документации и на корпус калибратора на виниловый шильд.
Таблица 4 - Комплектность калибратора
| Наименование | Обозначение | Количество шт. |
| Калибратор влажности | ТКА-КВЛ-04-1 или ТКА-КВЛ-04-2 | 1 |
| Гигрометр Hygropalm HP23 | 1 (по заказу) | |
| Кабель питания | 1 | |
| Кабель связи с ПК | 1 | |
| Полка для размещения приборов | 2 | |
| Осушительный патрон для силикагеля * | 1 | |
| Силикагель марки КСГМ в упаковке * | 1 | |
| Шприц 60 мл с удлинительной трубкой* | 1 | |
| Трубка для слива воды из системы* | 1 | |
| Воздушный шланг с адаптерами для подключения к внешней газовой магистрали (генератору влажности)** | 1 | |
| Заглушка для входного порта | 1 | |
| Электронный носитель с ПО | 1 | |
| Транспортная упаковка | 1 комплект | |
| Руководство по эксплуатации и паспорт «Калибраторы влажности ТКА-КВЛ-04, модификации ТКА-КВЛ-04-1»* | ЮСУК 16796024004/1-2021 РЭ/ПС | 1 |
| Руководство по эксплуатации и паспорт «Калибраторы влажности ТКА-КВЛ-04, модификации ТКА-КВЛ-04-2»** | ЮСУК 16796024004/2-2021 РЭ/ПС | 1 |
| * поставляется для модификации ТКА-КВЛ-04-1, ** поставляется для модификации ТКА-КВЛ-04-2. | ||
приведены в документах: ЮСУК 16796024004/1-2021 РЭ/ПС «Калибраторы влажности ТКА-КВЛ-04, модификации ТКА-КВЛ-04-1. Руководство по эксплуатации» в разделе 7; ЮСУК 16796024004/2-2021 РЭ/ПС «Калибраторы влажности ТКА-КВЛ-04, модификации ТКА-КВЛ-04-2. Руководство по эксплуатации» в разделе 7.
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ 8.547-2009 ГСИ. Государственная поверочная схема для средств измерений влажности газов.
Технические условия ТУ ЮСУК 16796024004-2021 «Калибраторы влажности ТКА-КВЛ-04». Правообладатель
Общество с ограниченной ответственностью «Научно-техническое предприятие «ТКА» (ООО «НТП «ТКА»)
ИНН 7826005823
Адрес: 192289, Россия, г. Санкт-Петербург, Грузовой проезд, д. 33, к. 1, лит. Б;
Телефон: (812) 331-19-84, факс: (812) 331-19-81,
E-mail: info@tkaspb.ru Web-сайт: www.tkaspb.ru
