| Номер в госреестре | 85675-22 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТВУ-110-50 |
| Изготовитель | ПО "Уралэлектротяжмаш", г. Свердловск |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТВУ-110-50 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Конструкция трансформаторов тока представляет собой тороидальный магнитопровод из электротехнической стали, который изолирован электроизоляционным картоном и хлопчатобумажными лентами. На магнитопровод равномерно намотана вторичная обмотка из маслостойкого гибкого провода. Поверх вторичной обмотки трансформаторы тока изолированы маслостойкими изоляционными материалами. В качестве первичной обмотки используется высоковольтный ввод выключателя. Выводы вторичной обмотки расположены на корпусе трансформаторов тока.
Трансформаторы тока встроены в быстродействующие подстанционные выключатели.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
К трансформаторам тока данного типа относятся трансформаторы тока ТВУ-110-50 зав. № 388-А, 388-В, 388-С, 437-А, 437-В, 437-С, 456-А, 456-В, 456-С, 457-А, 457-В, 457-С, 513-А, 513-В, 513-С, 706-А, 706-В, 706-С.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифро-буквенного обозначения, состоящего из арабских цифр и буквы латинского алфавита.

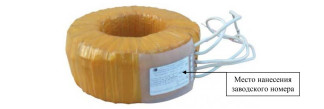

Общий вид средства измерений с указанием места нанесения заводского номера приведен на рисунке 1.
Рисунок 1 - Общий вид средства измерений с указанием места нанесения заводского номера
Пломбирование трансформаторов тока не предусмотрено.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение для заводских номеров | |||
| 388-А, 388-В, 388-С, 456-А, 456-В, 456-С | 457-А, 457-В, 457-С | 513-А, 513-В, 513-С | 437-А, 437-В, 437-С, 706-А, 706-В, 706-С | |
| Номинальный первичный ток 11ном, А | 500 | 600 | 750 | 1000 |
| Номинальный вторичный ток Ьном, А | 5 | 5 | 5 | 5 |
| Номинальная частота £юм, Гц | 50 | 50 | 50 | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,5 | 0,5 | 0,5 | 0,5 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 10 | 25 | 50 | 50 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -40 до +40 |
Знак утверждения типа наносится
на титульный лист паспорта трансформатора тока типографским способом. Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.
аблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока | ТВУ-110-50 | 1 шт. |
| Паспорт | ТВУ-110-50 | 1 экз. |
приведены в разделе «Общие сведения» паспорта трансформатора тока.
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ Р 8.859-2013 Государственная система обеспечения единства измерений (ГСИ). Государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока
Техническая документация изготовителя
Правообладатель
ПО «Уралэлектротяжмаш» (изготовлены в 1977 - 1980 гг.)
Адрес: г. Свердловск, ул. Фронтовых Бригад, 22
| Зарегистрировано поверок | 24 |
| Поверителей | 3 |
| Актуальность данных | 16.09.2024 |
