| Номер в госреестре | 85676-22 |
| Наименование СИ | Анализаторы влажности |
| Обозначение типа СИ | SMC-209C |
| Изготовитель | "SICK MAIHAK (Beijing) Co.,Ltd", Китай |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы влажности SMC-209C (далее - анализаторы) предназначены для измерений объемной доли влаги в различных газовых средах в системах непрерывного мониторинга газовых выбросов загрязняющих веществ в атмосферу (АИСКВ), а также в любых других применениях.
Анализаторы влажности SMC-209C представляют собой стационарные автоматические приборы непрерывного действия. Анализаторы состоят из корпуса, в котором находятся аналитический модуль, пневматические каналы, электронные платы, электрические выходы. Конструкция анализатора не предусматривает его разборку вне заводских условий. Для передачи данных измерений объемной доли влаги (ОДВ) в автоматическом режиме используется аналоговый выход по току (4-20) мА.
В основе измерительного модуля анализаторов применен резисторно-емкостной детектор, обеспечивающий высокую и стабильную точность измерения влаги.
Основной принцип измерения - емкостной. Дополнительный электрический нагреватель может нагреть измерительную систему в случае низких температур.
Результаты измерений объемной доли влаги отображаются в %.
Анализаторы имеют следующие выходные сигналы:
- аналоговый выход по току (4-20) мА для автоматической передачи показаний ОДВ;
- выход интерфейса RS-232 для снятия показаний ОДВ по команде из ПК пользователя через DOS редактор.
Конструкция анализатора не предусматривает возможность его настройки и проверки версии внутреннего ПО. Конфигурационное ПО для связи с SMC-209C изготовителем не предусмотрено.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт анализаторов, в соответствии с действующим законодательством. Анализаторы имеют серийные номера, которые наносятся на идентификационную табличку анализаторов печатным способом в виде цифрового обозначения, методом наклейки на боковую панель прибора. Пломбирование от несанкционированного доступа не предусмотрено.

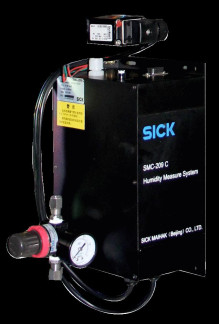

Рисунок 1 - Внешний вид анализаторов влажности SMC-209C
Метрологические и основные технические характеристики приведены в таблицах 2 - 4.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений объемной доли влаги, % | от 0 до 40 |
| Пределы допускаемой абсолютной погрешности измерений объемной доли влаги, %: - в диапазоне от 0 до 5 об. д. % включ. - в диапазоне св. 5 до 40 об. д. % | ±1,5 ±12 |
| Время установления показаний T (при расходе и давлении 1 л/мин и 1 бар), с: - При стабильном температурном режиме - В процессе понижения температуры пробы - В процессе увеличения температуры пробы | 2 до 150 до 10 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С - диапазон изменения относительной влажности окружающего воздуха, % - атмосферное давление, кПа | от +5 до +55 от 20 до 90 от 80 до 120 |
| Параметры анализируемой газовой пробы: - температура, С - расход, дм3/ч | от 0 до 180 от 30 до 120 |
| Время прогрева и выхода на рабочий режим, мин, не более | 20 |
| Напряжение питания от сети переменного тока частотой (50±1) Гц, В | от 207 до 253 |
| Наименование характеристики | Значение |
| Потребляемая мощность, Вт, не более | 600 |
| Габаритные размеры, мм, не более (ДхШхВ) | 550x380x280 |
| Масса, кг, не более | 2 |
| Средний срок службы, не менее лет | 15 |
| Средняя наработка на отказ, ч | 40 000 |
наносится типографским способом на титульный лист руководства по эксплуатации. Комплектность средства измерений
Комплектность поставки анализаторов приведена в таблице 4.
Таблица 3 - Комплект поставки анализаторов
| Наименование | Обозначение | Количество |
| Анализатор влажности SMC-209C | зав. № GA349220130112, GA349220130174 | 1 шт. |
| Руководство по эксплуатации | 1 экз. | |
| Паспорт | 1 экз. |
методика измерений приведена в документе «Анализаторы влажности SMC-209C. Руководство по эксплуатации», раздел 2.
Постановление Правительства Российской Федерации № 1847 от 16 ноября 2020. "Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений"
ГОСТ Р 52350.29-1-2010 Взрывоопасные среды. Часть 29-1. Газонализаторы. Общие технические требования и методы испытаний анализаторов горючих газов
ГОСТ Р 50759-95 «Анализаторы газов для контроля промышленных и транспортных выбросов. Общие технические условия».
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
Приказ Росстандарта от 31.12.2020 г. № 2315 Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах
Стандарт предприятия фирмы «SICK MAIHAK (Beijing) Co.,Ltd», Китай
Правообладатель
Фирма «SICK MAIHAK (Beijing) Co.,Ltd», Китай
Адрес: Beiqing Road No.160, Wenquan, Haidian District, 100095 Beijing, China
Телефон: 010-62406092 / 62454243 / 62459291
Факс: 010-62461531
E-mail: sales@sickmaihak.com.cn
