| Номер в госреестре | 85678-22 |
| Наименование СИ | Копры маятниковые |
| Обозначение типа СИ | HIT750P |
| Изготовитель | "ZwickRoell GmbH & Co. KG", Германия |
| Год регистрации | 2022 |
| Срок свидетельства | 26.05.2027 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Копры маятниковые HIT750P (далее - копры) предназначены для измерений энергии, требуемой для разрушения образцов, при испытании на двухопорный изгиб, консольный изгиб, ударное растяжение и для определения ударной вязкости металлов, пластмасс и других материалов.
Принцип действия копров заключается в ударном воздействии маятника, свободно качающегося в поле силы тяжести, на испытываемый образец. При этом разность потенциальных энергий маятника в начале его движения и в точке взлёта определяет энергию разрушения образца.

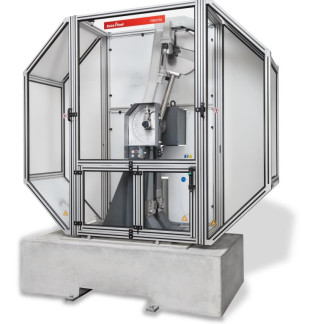

Конструктивно копры состоят из станины с вертикальной стойкой, маятника, механизма спуска и торможения маятника, аналогового индикатора и защитного кожуха. В верхней части вертикальной стойки в шарикоподшипниках закреплена ось, на которой подвешен маятник. Под вертикальной стойкой на основании находятся опоры для размещения испытуемого образца.
Маятник представляет собой штангу, в нижней части которой находится боёк для проведения соответствующего испытания.
Для задания требуемого значения потенциальной энергии предусмотрена установка одного из маятников, входящих в комплект поставки. Значение номинальной потенциальной энергии маятника (Дж) указана на самом маятнике в его маркировке (см. рисунок 3). С маятником связана стрелка аналогового индикатора.
Копёр оборудован защитным ограждением, которое предотвращает любой непредусмотренный доступ в рабочую зону копра.
Опционально копер может быть оснащен блоком обработки данных со встроенным ПО «HIT». Также опционально копер может быть оснащен ПК с ПО testXpert I, II, III для обеспечения хранения и передачи результатов измерений и обработки измеренных данных. В этих случаях информация с аналогового индикатора обрабатывается и отображается на индикаторе или в программном обеспечении.
Обозначение модификации, заводского номера в цифровом формате и года выпуска наносится на информационную табличку типографическим способом в виде буквенноцифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, закреплённую на задней части копра на электрическом шкафу.
Пломбирование копров маятниковых HIT750P не предусмотрено.
Нанесение знака поверки на копры маятниковые HIT750P не предусмотрено.
Максимальное номинальное значение потенциальной энергии копра
отсутствует.
Таблица 1 -Метрологические характеристики
| Наименование характеристики | Значение | |||
| Номинальное значение потенциальной энергии маятника, Дж1) | 300 | 450 | 600 | 750 |
| Пределы допускаемого отклонения запаса потенциальной энергии маятника от номинального значения, % | ±0,5 | |||
| Потеря энергии при свободном качании маятника за половину полного колебания, %, не более | 0,5 | |||
| Диапазон измерения энергии, Дж | от 30 до 240 | от 45 до 360 | от 60 до 480 | от 75 до 600 |
| Пределы допускаемой абсолютной погрешности измерения энергии, Дж | ±3,0 | ±4,5 | ±6,0 | ±7,5 |
| Скорость движения маятника в момент удара, м/с | 5,0±0,5 | |||
| 1) - в зависимости от маятников, входящих в комплект поставки | ||||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры, с цоколем (ДхШхВ), мм, не более | 2600x1200x2800 |
| Наименование характеристики | Значение |
| Масса, кг, не более | 3200 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +15 до +35 |
| - относительная влажность, % | от 20 до 90 |
| Параметры электрического питания: - напряжение переменного тока, В | 380^38 |
| - частота переменного тока, Гц | 50±1 |
| Мощность, Вт | 1000 |
наносится на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Копёр маятниковый HIT750P | 1 шт. | |
| Персональный компьютер | по заказу | |
| Комплект кабелей соединительных | 1 шт. | |
| Маятник | по заказу | |
| Опциональные приспособления | по заказу | |
| Блок обработки данных со встроенным ПО «HIT» | по заказу | |
| Программное обеспечение testXpert I, II, III | по заказу | |
| Руководство по эксплуатации | «Руководство по эксплуатации. Копры маятниковые HIT750P» | 1 экз. |
| Методика поверки | - | 1 экз. |
приведены в разделе 3 «Использование по назначению» Руководства по эксплуатации.
Техническая документация «ZwickRoell GmbH & Co. KG», Германия.
Правообладатель
«ZwickRoell GmbH & Co. KG», Г ермания Адрес: August-Nagel Str/ 11 D-89079 Ulm, Germany Телефон (факс): +49 (0) 73 10 0, +49 (0) 73 10 200 Web-сайт: www.zwickroell.com E-mail: info@zwickroell.com
