| Номер в госреестре | 85682-22 |
| Наименование СИ | Анализаторы вибрации |
| Обозначение типа СИ | SKF Multilog IMx |
| Изготовитель | SKF Sverige AB, Швеция |
| Год регистрации | 2022 |
| Срок свидетельства | 26.05.2027 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы вибрации SKF Multilog IMx (далее - анализаторы) предназначены для измерений характеристик вибрации (виброускорения и виброскорости) и частоты вращения.
Принцип действия анализаторов основан на осуществлении непрерывного приема и преобразования входных аналоговых и цифровых периодических сигналов, поступающих от первичных преобразователей, расчете параметров, не измеряемых прямым путем, и сравнении измеренных (или вычисленных) параметров с программируемыми пользователем пороговыми значениями (уставками).
Анализаторы представляют собой аналого-цифровые преобразователи, осуществляющие измерение виброускорения и виброскорости (амплитудное значение, среднее-квадратическое значение, размах), спектральное преобразование сигнала и измерение амплитуды спектральных составляющих на основе быстрого преобразования Фурье (БПФ), оценку огибающей виброускорения, измерение частоты вращения.
Анализаторы имеют входы, предназначенные для подключения акселерометров с выходом по напряжению, ICP акселерометров, преобразователей с нормированным выходом по току; входы, предназначенные для работы с датчиками частоты вращения (тахометрами) и с вихректоковыми преобразователями. Анализаторы могут работать как в автономном режиме, так и совместно с программным обеспечением SKF.
Анализаторы выпускаются в следующих модификациях: SKF Multilog IMx-8, SKF Multilog IMx-8Plus, SKF Multilog IMx-16, SKF Multilog IMx-16Plus, SKF Multilog IMx-Rail. Модификации различаются количеством измерительных каналов, наличием функции беспроводной передачи информации и корпусом. Передача измерительной информации на сервер производится по интерфейсу Ethernet, а для мобильных устройств через Bluetooth в приложение SKF IMx Multilog, установленное под iOS и Android.
Анализаторы вибрации SKF Multilog IMx-8 и SKF Multilog IMx-8Plus включают в свой состав восемь аналоговых каналов для измерения виброускорения и два цифровых канала для измерения частоты вращения. Модификации предназначены для монтажа на DIN-рейку
Анализаторы вибрации SKF Multilog IMx-16 и SKF Multilog IMx-16Plus включают в свой состав шестнадцать аналоговых каналов для измерения виброускорения и виброскорости, восемь из которых предназначены для подключения акселерометров с выходом по напряжению, восемь - для подключения преобразователей с нормированным токовым выходом
4 - 20 мА, которые могут использоваться также для контроля температуры, а так же четыре цифровых канала измерения частоты вращения.
Анализаторы вибрации SKF Multilog IMx-Rail отличаются от анализаторов SKF Multilog IMx-16Plus типом корпуса.
Анализаторы модификаций Plus снабжены функцией беспроводной передачи информации.
Анализаторы вибрации SKF Multilog IMx-8, SKF Multilog IMx-8Plus, SKF Multilog IMx-16 и SKF Multilog IMx-16Plus предназначены для крепления на DIN-рейке или на вертикальной стене, анализаторы вибрации SKF Multilog IMx-Rail могут устанавливаться в любом месте в зависимости от контролируемого оборудования.
Пломбирование анализаторов вибрации SKF Multilog IMx не предусмотрено. Нанесение знака поверки на анализаторы вибрации SKF Multilog IMx не предусмотрено. Заводской номер наносится на этикетку с производственными данными методом печати в виде цифрового обозначения, состоящего из 6 арабских цифр, расположенную на передней стороне корпуса анализатора для модификаций SKF Multilog IMx-8, SKF Multilog IMx-8Plus, SKF Multilog IMx-16 и SKF Multilog IMx-16Plus и на торцевой стенке анализатора модификации SKF Multilog IMx-Rail.

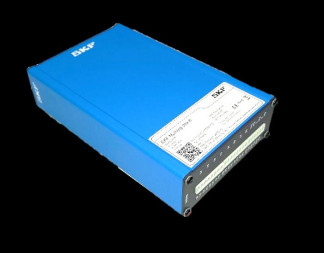

Общий вид анализаторов вибрации SKF Multilog IMx-8, SKF Multilog IMx-8Plus, SKF Multilog IMx-16, SKF Multilog IMx-16Plus с этикеткой представлен на рисунке 1. Общий вид анализатора вибрации SKF Multilog IMx-Rail с этикеткой представлен на рисунке 2.
SKF Multilog IMx-8, SKF Multilog IMx-8Plus (вид сверху и вид снизу)
SKF Multilog IMx-16, SKF Multilog IMx-16Plus
(вид сверху и вид снизу)
Рисунок 1- Общий вид анализаторов вибрации SKF Multilog IMx-8, SKF Multilog IMx-8Plus,
SKF Multilog IMx-16, SKF Multilog IMx-16Plus
Место крепления этикетки
Место
нанесения
заводского
номера
Программное обеспечение (ПО) служит для задания всех параметров измерений, программирования циклических измерений по расписанию, удаленного управления работой измерительных систем (по локальной сети или через Интернет), удаленного контроля, формирования отчетов, анализа данных вибрации, автоматической диагностики состояния.
ПО и его окружение являются неизменными. Средства для программирования или изменения метрологических значимых функций отсутствуют.
Защита ПО от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой аппаратуры и процессом измерений.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | SKF @ptitude Observer |
| Номер версии (идентификационный номер) ПО | не ниже v12.0 |
| Цифровой идентификатор ПО | не ниже 10 |
| Другие идентификационные данные (лицензионный ключ) | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Аналоговые каналы | |
| Диапазон входного напряжения, В | от 0,05 до 25 |
| Диапазон измерений виброускорения, м/с2 | от 0,001 до 1000 |
| Диапазон рабочих частот, Гц | от 0,1 до 20000 |
| Пределы допускаемой основной относительной погрешности измерений виброускорения в диапазоне рабочих частот, % | ±3 |
| Пределы допускаемой относительной погрешности измерений виброускорения в диапазоне рабочих частот и температур окружающей среды, % | ±5 |
| Цифровые каналы | |
| Диапазон измерений частоты вращения, об/мин (Гц) | от 6 до 240000 (от 0,1 до 4000) |
| Пределы допускаемой относительной погрешности измерения частоты вращения в диапазоне температур окружающей среды, % | ±0,5 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон частот входного аналогового сигнала, Гц | от 0,002 до 40000 |
| Диапазон частот входного цифрового сигнала, Гц | от 0,016 до 20000 |
| Диапазон силы входного тока постоянного напряжения, мА | от 4 до 20 |
| Параметры электрического питания: - напряжение постоянного тока, В - SKF Multilog IMx-8, SKF Multilog IMx-8Plus, SKF Multilog IMx-16, SKF Multilog IMx-16Plus | от 24 до 48 |
| - SKF Multilog IMx-Rail | от 24 до 110 |
| Габаритные размеры (длинахширинахвысота), мм, не более: SKF Multilog IMx-8, SKF Multilog IMx-8Plus | 173x104x40 |
| SKF Multilog IMx-16, SKF Multilog IMx-16Plus | 173x104x40 |
| SKF Multilog IMx-Rail | 260x160x90 |
| Масса, г, не более: SKF Multilog IMx-8 | 450 |
| SKF Multilog IMx-8Plus | 580 |
| SKF Multilog IMx-16 | 571 |
| SKF Multilog IMx-16Plus | 900 |
| SKF Multilog IMx-Rail | 8725 |
| Нормальная область значений температуры окружающей среды, °С | от + 15 до + 25 |
| Наименование характеристики | Значение |
| Рабочая область значений температуры окружающей среды, °С SKF Multilog IMx-8, SKF Multilog IMx-16 SKF Multilog IMx-8Plus, SKF Multilog IMx-16Plus SKF Multilog IMx-Rail | от - 40 до +70 от - 40 до +65 от - 40 до +65 |
наносится на титульный лист руководства по эксплуатации методом наклейки или методом печати.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Кол-во |
| Анализатор вибрации | SKF Multilog IMx-8/ SKF Multilog IMx-8Plus/ SKF Multilog IMx-16/ SKF Multilog IMx-16Plus/ SKF Multilog IMx-Rail | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
приведены в руководстве по эксплуатации «Анализатор вибрации SKF Multilog IMx-8», «Анализатор вибрации SKF Multilog IMx-8Plus»; «Анализатор вибрации SKF Multilog IMx-16», «Анализатор вибрации SKF Multilog IMx-16Plus», «Анализатор вибрации SKF Multilog IMx-Rail" раздел 3 «Технические характеристики изделий».
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта № 2772 от 27.12.2018 г. «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»
Техническая документация SKF Sverige AB
Правообладатель
SKF Sverige AB, Швеция
Место нахождения (адрес юридического лица): Швеция, Sven Wingquists gata 2, 415
50 Gothenburg
Тел:+ 46 (0) 31-337-10-00 Факс: +46(0) 920-134-40 Web-сайт: www.skf.com E-mail: TSG-EMEA@skf.com
