| Номер в госреестре | 85683-22 |
| Наименование СИ | Анализаторы частотных характеристик |
| Обозначение типа СИ | АСК17-02 |
| Изготовитель | Акционерное общество Павловский машиностроительный завод "Восход" (АО "ПМЗ" "Восход"), Нижегородская область, г. Павлово |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы частотных характеристик АСК17-02 (далее - анализаторы ЧХ) предназначены для генерирования и измерений напряжения переменного тока, а также определения угла фазового сдвига между синусоидальными сигналами.
Принцип действия анализаторов ЧХ основан на подаче синусоидального сигнала с выхода встроенного генератора на вход исследуемой системы. Производятся выборки сигналов на входе и выходе исследуемого элемента. С помощью специальных методов математической обработки измерительной информации определяются начальный сдвиг фаз и амплитуда входных сигналов анализатора ЧХ на текущей частоте.
Конструктивно анализаторы ЧХ состоят из преобразователя напряжения АСК17-02-200 с модулем коммутации АСК2-05-100.
Измеряемые сигналы поступают через входные разъёмы модуля коммутации АСК2-05-100 на преобразователь напряжения АСК17-02-200, функционирующий под управлением персонального компьютера (далее - ПК).
Анализаторы ЧХ позволяют генерировать и измерять напряжение переменного тока, а также проводить анализ фазочастотных характеристик (далее - ФЧХ), визуально наблюдать формы анализируемых сигналов на экране ПК, формировать таблицу и графики результатов измерений ФЧХ с сохранением результатов измерений в файл данных или выводом на печать в виде протокола. Измерение напряжения переменного тока производится на измерительных входах (от 1 до 5), генерирование - на одном выходе. При измерениях фазовых сдвигов на вход объекта измерений подаётся синусоидальный сигнал встроенного генератора и определяется реакция объекта на приложенное воздействие.
Программное обеспечение (далее - ПО) анализаторов ЧХ, установленное на ПК, реализует на экране монитора ПК виртуальную панель управления, через которую оператор манипулятором «мышь» осуществляет управление прибором в диалоговом режиме и на которой отображаются результаты измерений.
Требования к ПК следующие: процессор с частотой не менее 1,5 ГГц, объем оперативной памяти не менее 4 ГБ, свободный порт USB, операционная система Windows XP или выше.

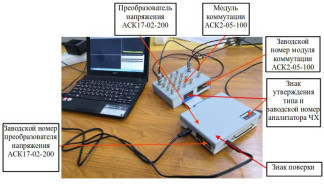

Общий вид анализатора ЧХ представлен на рисунке 1.
Места нанесения знаков поверки и утверждения типа, а также заводских номеров анализатора ЧХ, преобразователя напряжения АСК17-02-200 и модуля коммутации АСК2-05-100 представлены на рисунке 1.
Схема пломбировки анализатора ЧХ от несанкционированного доступа представлена на рисунке 2.
ПО анализаторов ЧХ устанавливается на ПК.
ПО выполняет функции управления и производит выбор режима измерений, а также визуального наблюдения формы анализируемых сигналов на экране ПК с сохранением результатов измерений (в виде таблиц или графиков) в файл данных.
Влияние ПО не приводит к выходу метрологических характеристик анализаторов ЧХ за пределы допускаемых значений.
Метрологически значимой частью ПО является файл «ACK17-02.exe».
Уровень защиты ПО «низкий» в соответствии с Р 50.2.077-2014.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ACK17-02.exe |
| Номер версии (идентификационный номер) ПО | 1.100 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | 2f283fdd557bec04c17b59d015606ca2 |
| Алгоритм вычисления цифрового идентификатора | MD5 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон частот синусоидальных сигналов встроенного генератора, Гц | от 0,1 до 300,0 |
| Пределы допускаемой относительной погрешности установки частоты синусоидального сигнала встроенного генератора, % | ±0,28 |
| Диапазон средних квадратических значений напряжения синусоидального сигнала встроенного генератора, В | от 0,01 до 3,50 |
| Пределы допускаемой абсолютной погрешности установки средних квадратических значений напряжения синусоидального сигнала встроенного генератора, В | ±(0,01U + 0,01)* |
| Число входных каналов | 5 |
| Диапазон измерений средних квадратических значений напряжения в диапазоне частот от 0,1 до 300,0 Гц, В | от 0,01 до 7,00 |
| Пределы допускаемой абсолютной погрешности измерений средних квадратических значений напряжения синусоидальных сигналов в диапазоне частот от 0,1 до 300,0 Гц, В | ±(0,01U0+0,01)** |
| Диапазон измерений угла фазового сдвига синусоидальных сигналов в диапазоне частот от 0,5 до 300,0 Гц, ° | от -180 до 180 |
| Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига синусоидальных сигналов в диапазоне частот от 0,5 до 300,0 Гц, ° | ±0,5 |
| Примечание: * Ur - установленное среднее квадратическое значение напряжения синусоидального сигнала встроенного генератора, В; ** U0 - измеряемое среднее квадратическое значение напряжения синусоидального сигнала, В | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Рабочие условия применения: - температура окружающего воздуха, °C - относительная влажность окружающего воздуха при температуре +25 °С , %, не более - атмосферное давление, кПа (мм рт.ст.) | от +15 до +35 80 от 84,0 до 106,7 (от 630 до 800) |
| Масса, кг, не более | 1,3 |
| Габаритные размеры, мм, не более: - длина - ширина - высота | 280 170 50 |
| Напряжение питания постоянного тока, В | от 8 до 30 |
| Потребляемая мощность (без учета ПК), Вт, не более | 6 |
наносится на верхнюю крышку преобразователя напряжения АСК17-02-200 методом шелкографии, а также на титульные листы руководства по эксплуатации и паспорта типографским способом.
Таблица 4 - Комплектность анализаторов ЧХ
| Наименование | Обозначение | Заводской номер | Количес тво | ||||
| Анализатор ЧХ в составе: | АСК17-02 | 0300001 | 0500002 | 0900003 | 1000004 | 1200005 | 1 шт. |
| Модуль коммутации | АСК2-05-100 | 0710005 | 0710004 | 0710002 | 0710001 | 0710003 | 1 шт. |
| Преобразователь напряжения | АСК17-02-200 | 0710005 | 0710004 | 0710002 | 0710001 | 0710003 | 1 шт. |
| Блок питания (сетевой адаптер) | - | - | - | - | - | - | 1 шт. |
| Жгут | АСК2-450 | - | - | - | - | - | 6 шт. |
| Кабель USB A-B | - | - | - | - | - | - | 1 шт. |
| Руководство по эксплуатации | АСК17-02-000 РЭ | 1 экз. | |||||
| Паспорт | АСК17-02-000 ПС | - | - | - | - | - | 1 экз. |
| Флеш-память с ПО | - | - | - | - | - | - | 1 шт. |
| Персональный компьютер | 1 шт. | ||||||
приведены в разделе 3 документа АСК17-02-000 РЭ «Анализатор частотных характеристик АСК17-02. Руководство по эксплуатации».
ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний»;
ГОСТ 30605-98 «Преобразователи измерительные напряжения и тока цифровые. Общие технические условия»;
Приказ Росстандарта № 1053 от 29.05.2018 «Об утверждении Государственной поверочной схемой для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2109 Гц»;
Приказ Росстандарта № 2882 от 06.12.2019 «Об утверждении Государственной поверочной схемой для средств измерений угла фазового сдвига в диапазоне частот от 110-2 до 2107 Гц».
Правообладатель
Акционерное общество Павловский машиностроительный завод «Восход» (АО «ПМЗ «Восход»)
ИНН 5252000375
Адрес: 606103, Нижегородская область, г. Павлово, ул. Коммунистическая, д.78а
Телефон: (831-71) 5-17-45
Факс: (831-71) 5-15-77
Web-сайт: http://www.voskhod.nnov.ru
E-mail: voskhod@sinn.ru
