| Номер в госреестре | 85684-22 |
| Наименование СИ | Счетчики электрической энергии статические трехфазные |
| Обозначение типа СИ | SP 301 |
| Изготовитель | Акционерное общество Научно-производственный центр "Спектр" (АО НПЦ "Спектр"), г. Самара |
| Год регистрации | 2022 |
| Срок свидетельства | 26.05.2027 |
| МПИ (интервал между поверками) | 16 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики электрической энергии статические трехфазные SP 301 (далее - счетчики) предназначены для измерений активной и реактивной электрической энергии, мощности в четырехпроводных трёхфазных цепях переменного тока, трансформаторного или непосредственного включения, в однотарифном и многотарифном режимах.
Принцип действия счетчиков основан на измерении напряжения на клеммах счетчика и тока, протекающего через измерительный шунт, и вычислении потребленной энергии как интеграл по времени от произведения тока на напряжение, с последующим отображением на дисплее счетчиков результатов измерений.
Счетчики состоят из пластмассового корпуса с двумя пластиковыми крышками: крышки клеммной колодки, предупреждающей доступ к силовым клеммам счетчика и клеммам подключения интерфейсов, и крышки отсека сменных интерфейсных модулей. В корпусе счетчиков расположены печатный модуль с размещенными на нем электронными компонентами, жидкокристаллическим индикатором (далее - ЖКИ), выходными клеммами интерфейсов RS-485 и импульсных выходов для подключения к системам автоматизированного учета потребления энергии или поверки, элементами оптического порта (зависит от варианта исполнения) и клеммная колодка с размещенными в ней датчиком тока и перемычкой.
Печатный модуль размещается в пластиковом корпусе и фиксируется посредством зажимов, являющихся элементами корпуса. Клеммная колодка размещается внутри корпуса и фиксируется с помощью крышки корпуса. Измерительный шунт (или комбинация шунта и реле), а также перемычка подключаются к печатному модулю с помощью проводов. Клеммная колодка содержит зажимы, предназначенные для подключения счетчика к сети переменного тока.
Счетчики обеспечивают:
- запись и хранение значения потребленной энергии во внутреннем энергонезависимом запоминающем устройстве (далее - ПЗУ);
- формирование на импульсном выходе импульсов с частотой, пропорциональной мощности и количеством, пропорциональным проходящей через счетчик электрической энергии;
- формирование посредством светодиода световых импульсов одновременно с импульсами на импульсном выходе;
- сохранение в ПЗУ счётчика профиля мощности;
- сохранение в ПЗУ счетчика информации о помесячном или посуточном потреблении электрической энергии;
- сохранение в ПЗУ счетчика информации о событиях;
- измерение мгновенных значений тока, напряжения, активной и реактивной мощности электрической энергии, проходящей через счетчик;
- отсчет текущего времени с помощью энергонезависимых часов реального времени;
- возможность учета электрической энергии по тарифному расписанию;
- возможность отдельного тарифного расписания на выходные и праздничные дни;
- вывод на ЖКИ информации о прошедшей через счетчик электрической энергии, мгновенных значений тока, напряжения и мощности, другой информации;
- взаимодействие с внешним оборудованием по оптическому интерфейсу и интерфейсу
RS-485;
- возможность установки сменных интерфейсных модулей связи;
- подключение/отключение нагрузки по команде от внешнего оборудования.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр,
наносится на наклейку типографским способом в месте, указанном на рисунке 1.
Знак поверки наносится в виде оттиска клейма поверителя на пломбу корпуса счетчиков и(или) на свидетельство о поверке в соответствии с действующим законодательством.
Структура условного обозначения счётчиков:
SP 301-X XX-X X X Х Тип счетчика-—I
Максимальный ток 1макс:-
х = 10 А 6 = 60 А 8 = 80 А
1 = 100 А
Последовательный интерфейс: -
R1 - один интерфейс RS-485 с внешним питанием R2 - два интерфейса RS-485 с внешним питанием
51 - один интерфейс RS-485 с внутренним питанием
52 - два интерфейса RS-485 с внутренним питанием
Наличие встроенного реле отключения/включения нагрузки: -
L - реле есть х - реле нет
Тип подключения: -
С - непосредственное Т - через трансформатор
Возможность подключения резервного источника питания:
P - возможность есть х - возможности нет
Подсветка ЖКИ:-
H - наличие подсветки х - отсутствие подсветки

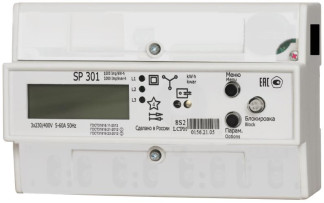

Общий вид счетчиков, обозначение мест нанесения знака утверждения типа, заводского номера, знака поверки, схема пломбировки от несанкционированного доступа представлены на рисунке 1.
Место пломбировки обслуживающей организацией
Место нанесения знака поверки
Место пломбировки завода-изготовителя (под крышкой)
Место нанесения знака утверждения типа
Место пломбировки обслуживающей организацией
Место нанесения заводского номера
Место пломбировки обслуживающей организацией
Рисунок 1 - Общий вид счетчиков, обозначение мест нанесения знака утверждения типа, заводского номера, знака поверки, схема пломбировки от несанкционированного доступа
Счетчики имеют встроенное программное обеспечение (далее - ПО), записанное в микроконтроллере счетчика.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Конструкция счетчиков исключает возможность несанкционированного влияния на ПО счетчиков и измерительную информацию.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | SPC-EC3P |
| Номер версии (идентификационный номер ПО) | не ниже 2.77.17 |
| Цифровой идентификатор ПО | 047b1d1e |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Класс точности при измерении активной энергии: - по ГОСТ 31819.22-2012 | 0,5S |
| - по ГОСТ 31819.21-2012 | 1 |
| Класс точности при измерении активной энергии: - по ГОСТ 31819.23-2012 | 1, 2 |
| Номинальные значения напряжения (ином), В | 3x57,7/100, 3x230/400 |
| Установленный рабочий диапазон напряжений, В | От 0,9-Ином до 1,1-Ином |
| Номинальный ток (1ном) для трансформаторного включения, А | 5 |
| Базовый ток (1б) для непосредственного включения, А | 5 |
| Максимальный ток (1макс), А: - трансформаторное включение | 10 |
| - непосредственное включение | 60, 80, 100 |
| Номинальная частота сети, Гц | 50 |
| Постоянная счетчика по импульсному выходу, имп./(кВт ч) [имп./(кварч)] | 1000 |
| Стартовый ток (чувствительность), мА: - при учете активной энергии | 20 |
| - при учете реактивной энергии | 25 |
| Пределы допускаемой абсолютной погрешности хода внутренних часов за сутки, с | ±5 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Максимальное количество тарифов | 8 |
| Максимальное количество тарифных зон | 8 |
| Полная мощность, потребляемая счетчиком в исполнении без дополнительных коммуникационных интерфейсов, ВА, не более: - по цепям напряжения | 15 |
| - по цепям тока | 5 |
| Габаритные размеры, мм, не более - высота | 110 |
| - ширина | 170 |
| - глубина | 70 |
| Масса, кг, не более | 0,8 |
| Условия эксплуатации: - температура окружающей среды, °С | от -40 до +70 |
| - относительная влажность, % | от 0 до 95 |
| - атмосферное давление, кПа | от 86 до 106 |
наносится на корпус счетчиков методом шелкографии или другим способом, не ухудшающим качество знака и на титульных листах эксплуатационной документации, печатным способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Счетчики электрической энергии статические трехфазные SP 301 | ПГКД.411722.004 | 1 шт. |
| Паспорт | ПГКД.411722.004 ПС | 1 экз.* |
| Руководство по эксплуатации | ПГКД.411722.004 РЭ | * |
| Методика поверки | МП-423/01-2022 | * |
| * - документация доступна в электронном виде на сайте http://spc.com.ru | ||
указаны в разделе «Основные сведения об изделии» паспорта.
ГОСТ31818.11-2012 (IEC 62052-11:2003) Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии.
Г0СТ31819.21-2012 (IEC 62053-21:2003) Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2.
ГОСТ 31819.22-2012 (IEC 62053-22:2003) Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2 S и 0,5 S.
Г0СТ31819.23-2012 (IEC 62053-23:2003) Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии.
ГОСТ IEC 62053-61-2012 Аппаратура для измерения электрической энергии переменного тока. Дополнительные требования.
ПГКД.411722.004 ТУ Счетчики электрической энергии статические трехфазные SP 301. Технические условия.
Правообладатель
Акционерное общество Научно-производственный центр «Спектр» (АО НПЦ «Спектр») ИНН 6311000815
Адрес: 443022, г. Самара, ул. Заводское шоссе, дом 1 Телефон: +7 (846) 992-67-46 E-mail: spektr@mail.radiant.ru Web-сайт: http://www.spc.com.ru/
