| Номер в госреестре | 85685-22 |
| Наименование СИ | Анемометры ультразвуковые |
| Обозначение типа СИ | Ventus |
| Изготовитель | "OTT HydroMet Fellbach GmbH", Германия |
| Год регистрации | 2022 |
| Срок свидетельства | 26.05.2027 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Анемометры ультразвуковые Ventus (далее - анемометры Ventus) предназначены для измерений скорости и направления воздушного потока.
Конструкция анемометров Ventus представляет собой герметичный компактный модуль с размещенными внутри платой управления, платой питания, датчиком давления и расположенными наверху корпуса чувствительными элементами в виде двух пар ультразвуковых приемопередатчиков.
Принцип действия анемометров Ventus при определении скорости и направления воздушного потока основан на вычислении времени распространения ультразвуковых импульсов в воздухе. Анемометры Ventus состоят из вышеуказанных приемопередатчиков, ортогонально ориентированных в плоскости относительно друг друга. За один измерительный цикл происходит вычисление времени прохождения ультразвуковыми импульсами расстояния между передатчиком, генерирующем импульсы, и приемником, принимающим импульсы. Определение времени прохождения ультразвукового импульса между двумя головками одной пары происходит в обоих направлениях.
Анемометры Ventus передают значения скорости и направления воздушного потока по интерфейсу RS-485 автоматически с заданным интервалом или по запросу.
Анемометры Ventus выпускаются в трех исполнениях: Ventus-X-UMB, Ventus-UMB, V200A-UMB. Ventus-X-UMB, Ventus-UMB выполнены в металлическом корпусе, V200A-UMB в пластиковом корпусе. Ventus-X-UMB отличается наличием дополнительного обогрева каждой из ультразвуковых головок для эксплуатации в зимний период. V200A-UMB отличается диапазоном измерений и погрешностью измерений скорости воздушного потока.
Знак поверки наносится на свидетельство о поверке (в случае его оформления) и/или в формуляр. Знак утверждения типа наносится на корпус анемометров Ventus в виде наклейки и на титульный лист формуляра типографским способом. Заводской номер наносится на корпус анемометров Ventus в виде наклейки.

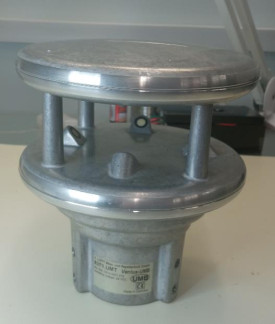

Общий вид анемометров Ventus (исполнения Ventus-X-UMB, Ventus-UMB, V200A-UMB) представлен на рисунках 1, 2. Места нанесения знака утверждения типа и заводских номеров анемометров Ventus (исполнения Ventus-X-UMB, Ventus-UMB, V200A-UMB) представлены на рисунках 1, 2. Заводские номера анемометров Ventus (исполнения Ventus-X-UMB, Ventus-UMB, V200A-UMB) представлены на рисунках 3, 4, 5. Схема пломбирования анемометров Ventus (исполнения Ventus-X-UMB, Ventus-UMB, V200A-UMB) представлена на рисунках 6, 7.
место нанесения заводского номера
место нанесения знака утверждения типа
место нанесения заводского номера
место нанесения знака утверждения типа
место пломбирования
место пломбирования
Анемометры Ventus имеют автономное программное обеспечение (далее - ПО) и встроенное программное обеспечение (далее - ПО). Автономное ПО «UMB-Config-Tool», «Config-Tool.NET» предназначено для тестирования, обновления встроенного ПО и для конфигурации оборудования анемометров Ventus. Встроенное ПО отвечает за работу анемометров Ventus, передачу данных в линии связи. Влияние автономного ПО и встроенного ПО учтено при нормировании метрологических характеристик.
Уровень защиты автономного ПО и встроенного ПО «средний» в соответствии с Р 50.2.077-2014.
Наименование и версия автономного ПО и встроенного ПО представлены в таблицах
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | UMB-Config-Tool, Config-Tool.NET |
| Номер версии (идентификационный номер) ПО | не ниже v2.5 |
| Таблица 2 - Идентис | икационные данные встроенного ПО анемометров Ventus | |
| Исполнение | Идентификационные данные (признаки) | Значение |
| Ventus-X-UMB | Идентификационное наименование ПО | Ventus_Release_v35.rc.mot |
| Номер версии (идентификационный номер) ПО | не ниже v35 | |
| Ventus-UMB | Идентификационное наименование ПО | Ventus_Release_v22.rc.mot |
| Номер версии (идентификационный номер) ПО | не ниже v22 | |
| V200A-UMB | Идентификационное наименование ПО | Ventus_Release_v19.rc.mot |
| Номер версии (идентификационный номер) ПО | не ниже v19 | |
Основные метрологические и технические характеристики приведены в таблицах 3, 4
Таблица 3 - Метрологические характеристики
| Исполнение | Наименование характеристики | Значение |
| Ventus-X-UMB Ventus-UMB | Диапазон измерений скорости воздушного потока, м/с | от 0,1 до 75,0 |
| Пределы допускаемой абсолютной погрешности измерений, м/с: -в диапазоне от 0,1 до 10,0 м/с включ., -в диапазоне св. 10,0 до 65,0 м/с включ., -в диапазоне св. 65,0 м/с | ±0,2 ±(0,02-V)* ±(0,05V) | |
| V200A-UMB | Диапазон измерений скорости воздушного потока, м/с | от 0,3 до 75,0 |
| Пределы допускаемой абсолютной погрешности измерений, м/с: -в диапазоне от 0,3 до 10,0 м/с включ., -в диапазоне св. 10,0 до 35,0 м/с включ., -в диапазоне св. 35,0 м/с | ±0,3 ±(0,03V) ±(0,05V) | |
| Ventus-X-UMB Ventus-UMB | Диапазон измерений направления воздушного потока | от 0° до 360° |
| Пределы допускаемой абсолютной погрешности измерений направления воздушного потока: | ±2° |
| Исполнение | Наименование характеристики | Значение |
| V200A-UMB | Диапазон измерений направления воздушного потока | от 0° до 360° |
| Пределы допускаемой абсолютной погрешности измерений направления воздушного потока | ±3° | |
| Примечание: *V- измеренная скорость воздушного потока, м/с | ||
Таблица 4 - Технические характеристики
| Наименование характеристики | Значение | |
| Параметры электрического питания: -напряжение постоянного тока, В | с обогревом | без обогрева |
| от 21,6 до 26,4 | от 18 до 26,4 | |
| Потребляемая мощность, ВА, не более (при 24 В постоянного тока) Исполнение: Ventus-X-UMB Ventus-UMB V200A-UMB | с обогревом | без обогрева |
| 240 | 1,2 | |
| 230 | 1,2 | |
| 21,6 | 1,2 | |
| Интерфейсы связи | RS-485 | |
| Габаритные размеры (с крепежной скобой), мм, не более: - высота - диаметр | 170 150 | |
| Масса, кг, не более (с крепежной скобой без присоединительного кабеля) Исполнение: Ventus-X-UMB, Ventus-UMB V200A-UMB | ||
| 1,62 | ||
| 0,80 | ||
| Условия эксплуатации: -температура воздуха, °С -относительная влажность воздуха, % | с обогревом | без обогрева |
| от -40 до +60 | от -20 до +60 | |
| от 0 до 100 | ||
| Средний срок службы, лет | 10 | |
| Средняя наработка до отказа, ч | 35000 | |
Знак утверждения типа наносится
на корпус анемометров Ventus в виде наклейки и на титульный лист формуляра типографским способом.
Таблица 5 - Комплектность анемометров Ventus
| Наименование | Обозначение | Количество |
| Анемометр ультразвуковой Ventus | 8371.UMT/8371.UMTX/8371.UA01 | 1 шт. |
| Формуляр | 1 экз. |
Сведения о методиках (методах) измерений приведены в формуляре, раздел 3 «Описание работы».
Нормативные документы, устанавливающие требования к средству измерений
Государственная поверочная схема для средств измерений скорости воздушного потока, утвержденная приказом Росстандарта № 2815 от 25.11.2019 г.
Постановление Правительства Российской Федерации № 1847 от 16.11.2020 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений».
Стандарт предприятия «Анемометры ультразвуковые Ventus», № 001.
Правообладатель
Фирма OTT HydroMet Fellbach GmbH, Германия Адрес: 70736 Fellbach, Germany, Gutenbergstr. 20 Телефон: +49 711/51822-0;
Факс: +49 711/51822-41 Web-сайт: www.lufft.com E-mail: met-info@otthydromet.com
