Государственный реестр средств измерений

Преобразователи температуры и влажности HMT370EX, 85686-22

85686-22
Преобразователи температуры и влажности HMT370EX (далее по тексту - преобразователи) предназначены для измерения температуры, относительной и абсолютной влажности газовых сред, в том числе агрессивных.
Карточка СИ
Номер в госреестре 85686-22
Наименование СИ Преобразователи температуры и влажности
Обозначение типа СИ HMT370EX
Изготовитель "Vaisala Oyj", Хельсинки, Финляндия
Год регистрации 2022
Срок свидетельства 26.05.2027
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Преобразователи температуры и влажности HMT370EX (далее по тексту - преобразователи) предназначены для измерения температуры, относительной и абсолютной влажности газовых сред, в том числе агрессивных.

Описание

Принцип действия преобразователей основан на зависимости диэлектрической проницаемости влагочувствительного слоя от количества сорбированной влаги в емкостном преобразователе влажности и температурной зависимости электрического сопротивления платины от температуры. Конструктивно преобразователь состоит из первичного преобразователя (датчика) относительной влажности и температуры и вторичного преобразователя.

Первичный преобразователь (датчик) представляет собой зонд из нержавеющей стали со встроенными чувствительными элементами относительной влажности и температуры (Pt 1000), защищенным стальным пористым фильтром, который подключен с помощью удлинительного кабеля или непосредственно к электронному блоку. В электронный блок встроен микроконтроллер, в память которого записаны градуировочные характеристики для измерений относительной влажности и температуры.

Преобразователи имеют 6 исполнений, отличающихся конструкцией и метрологическими характеристиками:

HMP371 - для применения с настенным монтажом в диапазоне температуры от минус 40 °С до плюс 60 °C;

HMP373 - для ограниченных пространств в диапазоне температуры от минус 40 °C до плюс 120 °С с кабелем в тефлоновой изоляции, до плюс 80 °С - с кабелем в резиновой изоляции;

HMP374 - для применения в диапазоне температуры от минус 70 °С до плюс 180 °С и давлениях анализируемой среды до 10 МПа;

HMP375 - для применения в диапазоне температур от минус 70 °С до плюс 180 °C;

HMP377 - для применения в диапазоне температур от минус 70 °С до плюс 180 °С в условиях с повышенной влажностью;

HMP378 - для применения в диапазоне температур от минус 70 °С до плюс 180 °С в трубопроводах с давлением анализируемой среды с давлением до 4 МПа.

Вторичный преобразователь выполнен в прямоугольном корпусе из алюминиевого сплава, на передней панели которого расположены кнопки управления, светодиоды и двухстрочный ЖК-дисплей (опционально). Микропроцессор датчика осуществляет функции перерасчета относительной влажности и температуры в другие величины, такие как температура точки росы, абсолютная влажность и другие. Преобразователь имеет двухпроводной аналоговый выход (4-20) мА и интерфейс связи RS-232C. Выбор измеряемой величины осуществляется пользователем кнопками и переключателями на плате внутри корпуса.

Общий вид преобразователей показан на рисунке 1. Пломбирование корпуса не предусмотрено. На корпус нанесена этикетка с заводским номером. Знак поверки наносится на свидетельство о поверке (в случае его оформления) и (или) на паспорт.

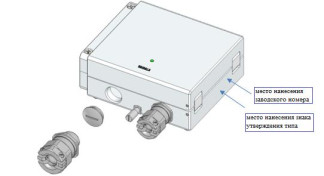

Рисунок 1 - Общий вид преобразователей температуры и влажности HMT370EX с указанием мест нанесения знака утверждения типа, заводского номера

Программное обеспечение

Преобразователи температуры и влажности HMT370EX функционируют под управлением встроенного программного обеспечения. Встроенное программное обеспечение «HMT370EX.hex» выполняет функции управления датчиком, обработки сигналов подключенных измерительных преобразователей, вывода результатов измерений на дисплей, сохранения результатов измерений в энергонезависимой памяти и передачи выходных сигналов в аналоговом и цифровом виде.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.

Влияние ПО учтено при нормировании метрологических характеристик.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значения

Идентификационное наименование ПО

HMT370EX.hex

Номер версии (идентификационный номер) ПО

не ниже 1.0.2

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Исполнение

НМР371

НМР373

НМР374 НМР375 НМР377 НМР378

Диапазон измерений температуры, °С

от -40

до +60

от -40 до +80; от -40 до +120

от -70 до +180

Диапазон измерений относительной влажности, %

от 0 до 100

Пределы допускаемой абсолютной погрешности измерений температуры, °С: в диапазоне св. -20 до +60 °С; в диапазоне св. -50 до -20 °С, св. +60 до +100 °С; в диапазоне от -70 до -50 °С, св. +100 до +180 °С

±0,2

±0,3

±0,5

Пределы допускаемой абсолютной погрешности измерений относительной влажности в диапазоне температур от +20 до +30 °С включ., %:

-в диапазоне от 0 до 90 % включ.

-в диапазоне св. 90 до 100 %

±1 ,0 ±1,5

Дополнительная погрешность измерений относительной влажности, вызванная отклонениям температуры измеряемой среды на каждые 10 °С, %

±0,25

Наименование характеристики

Значение

Условия эксплуатации:

Температура окружающей среды, °С

-относительная влажность окружающего воздуха при температуре 25 °С, % -атмосферное давление окружающей среды, кПа

Исп. с дисплеем от -20 до +60

Исп. без дисплея от -40 до +60

от 10 до 90 от 86,6 до 106,7

- давление анализируемой среды, МПа

Исполнение

НМР НМР НМР

371 373 375

НМР

377

НМР

374

НМР

378

от 0,08 до 0,11

от 0 до 10

от 0 до 4

Габаритные размеры, мм, не более:

-длина

-высота

-глубина

161

115

59

Напряжение питания постоянным током, В

от 12 до 28

Потребляемая мощность, Вт, не более

1,0

Масса, кг, не более

1,52

Средняя наработка на отказ, ч

10000

Срок службы, лет, не менее

10

Знак утверждения типа наносится

на корпус прибора в виде наклейки.

Комплектность

Таблица 4 - Комплектность преобразователей

Наименование

Обозначение

Количество

Преобразователь температуры и влажности

HMT370EX

Исполнение

1 шт.

Паспорт «Преобразователи температуры и влажности HMT370EX»

ПС

1 экз.

Сведения о методах измерений

приведены в паспорте «Преобразователи температуры и влажности HMT370EX», раздел «Методы измерений»

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 8.558 - 2009 ГСИ. Государственная поверочная схема для средств измерений температуры

Государственная поверочная схема для средств измерений влажности газов и температуры конденсации углеводородов, ГЭТ 151-2020, утвержденная приказом № 2885 Федерального агентства по техническому регулированию и метрологии (Росстандарт) от 1 5 декабря 2021 г.

Стандарт предприятия «Преобразователи температуры и влажности HMT370EX».

Правообладатель

Фирма «Vaisala Oyj», Хельсинки, Финляндия Адрес: Р.О. Box 26 FI-00421 Helsinki, Finland Телефон:(3589)89491 Факс: (3589) 89492227 Web-сайт: vaisala.com E-mail: info@vaisala.com

Зарегистрировано поверок 4
Поверителей 2
Актуальность данных 05.11.2024
