| Номер в госреестре | 85688-22 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | 4MR12 PFK |
| Изготовитель | "ALCE Elektrik Sanayi ve Ticaret A.S.", Турция |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения 4MR12 PFK (далее по тексту - трансформаторы напряжения) предназначены для применения в электрических цепях переменного тока промышленной частоты с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.
Трансформаторы напряжения представляют собой масштабные преобразователи индуктивного типа, однофазные, с одним изолированным выводом первичной обмотки, другой конец первичной обмотки при эксплуатации заземляется.
Первичные и вторичные обмотки залиты специальной смолой, которая обеспечивает основную изоляцию и создает корпус трансформатора.
Вторичные обмотки трансформаторов напряжения смонтированы на едином сердечнике. Выводы вторичных обмоток помещены в контактной коробке, закрепленной на основании.
Трансформаторы устанавливаются в любом положении и крепятся четырьмя болтами через отверстия в металлическом основании. На основании трансформатора имеется клемма для заземления. Клеммная коробка вторичных выводов снабжена изоляционной крышкой, которая пломбируется для предотвращения несанкционированного доступа.
Принцип действия трансформаторов напряжения основан на явлении электромагнитной индукции переменного тока.
К трансформаторам напряжения данного типа относятся трансформаторы напряжения 4MR12 PFK зав. № 13/06323, 13/06324, 13/06325, 13/06326, 13/06327, 13/06328.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифрового обозначения.
Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.

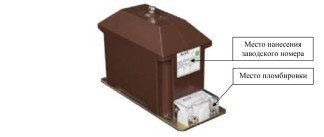

Рисунок 1. Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение для заводских номеров |
| 13/06323, 13/06324, 13/06325, 13/06326, 13/06327, 13/06328 | |
| Номинальное напряжение первичной обмотки И1ном, кВ | 10/V3 |
| Номинальное напряжение вторичной обмотки И2ном, В | 100/V3 |
| Номинальная частота £юм, Гц | 50 |
| Класс точности основной вторичной обмотки по ГОСТ 1983 | 0,5 |
| Номинальная мощность основной вторичной обмотки, ВА | 15 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -5 до +40 |
Знак утверждения типа наносится
на титульный лист паспорта трансформатора напряжения типографским способом. Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения | 4MR12 PFK | 1 шт. |
| Паспорт | 4MR12 PFK | 1 экз. |
приведены в разделе «Общие сведения» паспорта трансформатора напряжения.
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 30.12.2019 № 3453 Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/V3 до 750/V3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ
Правообладатель
Фирма "ALCE Elektrik Sanayi ve Ticaret A.S.", Турция
Адрес: Ramazanoglu Mahallesi Transtek Cad. No: 6 P.K. 34906 Pendik/Istanbul, Turkey
Телефон: +90 216 585 42 00
Факс: +90 216 378 26 43
Web-cайт: www.alce-elektrik.com.tr
E-mail: info@alce-elektrik.com.tr
