| Номер в госреестре | 85695-22 |
| Наименование СИ | Абонентские навигационные терминалы технических средств контроля подвижных объектов |
| Обозначение типа СИ | БНЦА.468157.001 |
| Изготовитель | Общество с ограниченной ответственностью "Научно-производственный центр "БизнесАвтоматика" (ООО "НПЦ "БизнесАвтоматика"), г. Москва |
| Год регистрации | 2022 |
| Срок свидетельства | 26.05.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Абонентские навигационные терминалы технических средств контроля подвижных объектов БНЦА.468157.001 (далее - терминалы) предназначены для измерений текущих навигационных параметров по сигналам навигационных космических аппаратов глобальных навигационных спутниковых систем (далее - ГНСС) ГЛОНАСС и GPS, определения на их основе координат местоположения в системе координат ПЗ-90.11, скорости и измерения напряжения постоянного тока.
Принцип действия терминалов основан на измерении псевдодальностей и доплеровских смещений частот по сигналам ГНСС ГЛОНАСС в частотном диапазоне L1, ГНСС GPS на частоте L1, а также на измерении электрического напряжения постоянного тока с использованием аналого-цифровых преобразователей методом сравнения с опорным напряжением (сигналы ГНСС должны соответствовать интерфейсным контрольным документам «ГЛОНАСС», редакция 5.1 от 2008 и IS-GPS-200E от 08.06.2010, отслеживаться в зоне видимости на углах возвышения более 5 градусов относительно местного горизонта в номинальной шумовой обстановке, которая не прерывает возможностей терминалов к обнаружению и отслеживанию сигналов навигационных космических аппаратов).
Конструктивно терминал состоит из аппаратного модуля АНТ, антенн (ГНСС и GSM/GPRS), батареи аккумуляторов и телефонной гарнитуры (тангенты).
В аппаратном модуле АНТ расположены навигационный модуль ГЛОНАСС/GPS, микроконтроллер, датчик напряжения, датчики температуры, нагреватель, встроенный аккумулятор, GSM/GPRS модуль.
Знак поверки на терминал не наносится.
Маркировочная табличка, содержащая в том числе серийный номер, однозначно идентифицирующий каждый экземпляр терминала, размещена на задней панели аппаратного модуля АНТ.

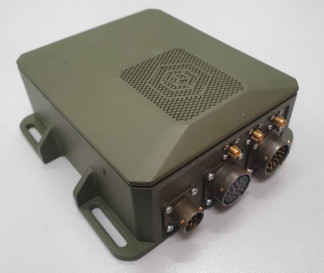

Общий вид терминала представлен на рисунке 1. Места нанесения знака утверждения типа и пломбировки от несанкционированного доступа приведены на рисунке 2.
в) ГНСС антенна Рисунок 1 - Общий вид терминалов
г) GSM/GPRS антенна
а) Задняя панель аппаратного модуля АНТ
б) Нижняя панель аппаратурного модуля АНТ
Терминалы работают под управлением специализированного программного обеспечения (далее - ПО).
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | АНТ-ВПО-у.Х.Х.Х, где Х.Х.Х - номер версии ПО |
| Номер версии (идентификационный номер ПО) | v. 0.3.2 и выше |
| Цифровой идентификатор ПО (контрольная сумма) | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Доверительные границы абсолютной погрешности (при доверительной вероятности 0,95) определения координат местоположения по каждой координатной оси и скорости в диапазоне скоростей от 0 до 200 км/ч при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе PDOP не более 3, м | ±10 |
| Доверительные границы абсолютной погрешности (при доверительной вероятности 0,95) определения скорости в диапазоне скоростей от 0 до 200 км/ч при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе PDOP не более 3, м/с | ±0,1 |
| Доверительные границы абсолютной погрешности (при доверительной вероятности 0,95) определения значений текущего времени в национальной шкале координированного времени UTC(SU) при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А), с | ±3 |
| Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока в диапазоне от 0 до 46 В, В | ±2 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания от сети постоянного тока, В | от 9 до 48 |
| Габаритные размеры терминала, мм, не более | |
| длина | 169 |
| ширина | 160 |
| высота | 66 |
| Масса терминала (без батареи аккумуляторов), кг, не более | 0,8 |
| Рабочие условия эксплуатации: | |
| температура окружающего воздуха, °С | от -50 до +50 |
| относительная влажность окружающего воздуха при температуре +20 °C, %, не более | 80 |
наносится на табличку с маркировкой терминала методом химического травления, на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность изделия
| Наименование | Обозначение | Количество |
| Абонентский навигационный терминал технических средств контроля подвижных объектов в | БНЦА.468157.001 | 1 шт. |
| составе: Аппаратный модуль | АНТ | 1 шт. |
| ГНСС антенна | - | 1 шт. |
| GSM/GPRS антенна | - | 2 шт. |
| Батарея аккумуляторов | - | 1 шт. |
| Телефонная гарнитура (тангента) | - | 1 шт. |
| Комплект монтажных частей | - | 1 комплект |
| Комплект жгутов | БНЦА.466941.002 | 1 комплект |
| Комплект эксплуатационной документации согласно ведомости эксплуатационных документов | БНЦА.468157.001 ВЭ | 1 комплект |
| Программа для конфигурирования | Termite | 1 CD-диск |
| Комплект ЗИП-О | БНЦА.468157.001 ЗИ | 1 комплект |
приведены в разделе «Описание и работа изделия» документа «Абонентский навигационный терминал технических средств контроля подвижных объектов БНЦА.468157.001. Руководство по эксплуатации БНЦА.468157.001РЭ»
Приказ Росстандарта № 2831 от 29.12.2018 «Об утверждении Государственной поверочной схемы для координатно-временных измерений»;
Приказ Росстандарта № 3457 от 30.12.2019 «Об утверждении Государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
БНЦА.468157.001ТУ «Абонентский навигационный терминал технических средств контроля подвижных объектов БНЦА.468157.001. Технические условия».
