| Номер в госреестре | 85702-22 |
| Наименование СИ | Датчики токсичных газов электрохимические беспроводные |
| Обозначение типа СИ | Dräger Polytron 6100 EC WL |
| Изготовитель | "Dräger Safety AG&Co. KGaA", Германия |
| Год регистрации | 2022 |
| Срок свидетельства | 01.06.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики токсичных газов электрохимические беспроводные Drager Polytron 6100 EC WL (далее - датчики) предназначены для автоматического непрерывного измерения объемной доли или массовой концентрации токсичных газов и паров, объемной доли кислорода и водорода в воздушных средах и беспроводной передачи измерительной информации внешним устройствам.
Принцип действия датчиков - электрохимический, основан на применении химически активных измерительных элементов (электрохимических сенсоров), на электродах которых протекает окислительно-восстановительная реакция определяемого вещества. Значение возникающего при этом потенциала зависит от концентрации вещества.
Конструктивно датчики являются одноканальными стационарными проборами непрерывного действия, могут устанавливаться как внутри, так и вне помещений, на трубопроводах или внутри труб. В корпусе предусмотрено резьбовое отверстие, закрытое заглушкой, которое можно использовать для подвода внешнего электропитания.
Датчики имеют сменные электрохимические сенсоры (на любой из указанных в таблице 2 и 3 компонентов) со встроенной памятью данных. После установки сенсора электронная часть датчика автоматически настраивается на рабочие параметры сенсора
Датчики интегрированы в сеть ISA100 Wireless™ с менеджером системы (System-Manager), точкой доступа и контроллером. Передача измерительной информации осуществляется радиосигналом по стандарту беспроводной связи ISA100 Wireless™. Датчики подключаются к сети посредством беспроводного шлюза или маршрутизатора. Преобразование радиосигнала в проводной интерфейс осуществляется посредством точек доступа. Точки доступа могут быть встроены в шлюзы. Датчик может работать в режиме роутера. В режиме роутера датчик ретранслирует сигналы с другого датчика на точку доступа и шлюз, при этом передавая и свои измерительные и сервисные сигналы. В качестве контроллера используется, например, Drager REGARD 7000 или иной ПЛК. Расстояние между точкой доступа и датчиком газов составляет до 500 м на открытой территории. Общее состояние датчиков указывается светодиодной индикацией. Эксплуатация и настройка выполняются с помощью конфигурационного программного обеспечения Drager PolySoft. Соединение с PolySoft осуществляется через сеть ISA100 Wireless™ или встроенный интерфейс Bluetooth®. Датчики могут использоваться с проводным источником питания или с батарейным блоком. Опционально датчики могут иметь выносную антенну.
Датчики обеспечивают выходные сигналы:
- цифровой выходной сигнал по радиоканалу ISA100 Wireless™;
- интерфейс Bluetooth®

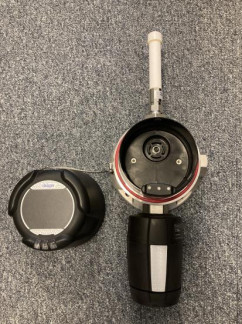

Общий вид датчиков представлен на рисунке 1.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт датчиков и на поверхность датчиков, в соответствии с действующим законодательством (рисунок 2). Датчики имеют заводские номера, обеспечивающие идентификацию каждого экземпляра, номер наносится на маркировочную этикетку типографским способом в виде буквенноцифрового обозначения. Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
Рисунок 2 - Схема пломбировки датчиков от несанкционированного доступа
Датчики имеют встроенное, метрологически значимое программное обеспечение (далее - ПО). ПО устанавливается в энергонезависимую память датчиков на заводе-изготовителе во время производственного цикла и не может быть модифицировано или загружено через какой-либо интерфейс на уровне пользователя.
Влияние встроенного ПО учтено при нормировании метрологических характеристик анализаторов.
Уровень защиты ПО - «Высокий» в соответствии с ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения, Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Polytron 6100 EC WL Firmware Package |
| Номер версии (идентификационный номер) ПО, не ниже | 1.0.16.0 (8326059) |
| Цифровой идентификатор ПО | MD 5: 314AF5DB86F6A959B9F090C785889BF6 |
| - в случае изменения установленного программного обеспечения, идентификационное наименование, номер версии и значение контрольной суммы ПО сравнивают с идентификационным наименованием, номером версии и контрольной суммой ПО, предоставляемых производителем. | |
Метрологические и технически характеристики
Основные метрологические характеристики датчиков приведены в таблицах 2 - 4.
Таблица 2 - Метрологические характеристики
| Опреде ляемый компонент | Обозначение сенсора | Диапазон измерений2-* | Пределы допускаемой основной погрешности, % | T0,63, с 6) | Назна чение | ||
| объемной доли, млн-1 (ppm) | массовой концентрации, мг/м3 | приве денной7* (Y) | относительно й (5) | ||||
| Оксид углерода (CO) | DragerSensor СО | от 0 до 15 включ. св.15 до 50 от 0 до 300 от 0 до 1000 | от 0 до 18 включ. св.18 до 58 от 0 до 350 от 0 до 1160 | ±15 ±10 ±10 | ±15 | 15 | К, А |
| DragerSensor СО LS | от 0 до 200 от 0 до 1000 от 0 до 5000 | от 0 до 230 от 0 до 1160 от 0 до 5800 | ±10 ±10 ±10 | - | 20 | А | |
| DragerSensor CO LH | от 0 до 300 | от 0 до 340 | ±10 | - | 30 | А | |
| Опреде ляемый компонент | Обозначение сенсора | Диапазон измерений2) | Пределы допускаемой основной погрешности, % | T0,63, с 6) | Назна чение | ||
| объемной доли, млн-1 (ppm) | массовой концентрации, мг/м3 | приве денной7) (Y) | относительно й (5) | ||||
| от 0 до 4 включ. | от 0 до 5 включ. | ±15 | - | ТУ' | |||
| Оксид | DragerSensor | св.4 до 30 | св.5 до 37 | - | ±15 | К, | |
| азота (NO) | NO LC | от 0 до 50 | от 0 до 62 | ±15 | - | 20 | А А |
| от 0 до 200 | от 0 до 250 | ±15 | - | ||||
| от 0 до 1 включ. | от 0 до 2 включ. | ±15 | - | Ту' | |||
| DragerSensor | св.1 до 5 | св.2 до 5 | - | ±15 | К, | ||
| NO2 | от 0 до 10 | от 0 до 20 | ±15 | - | А А | ||
| Диоксид | от 0 до 100 | от 0 до 190 | ±15 | - | |||
| 1 ^ | |||||||
| азота (NO2) | от 0 до 1 | от 0 до 2 | ±15 | - | 15 | К | |
| DragerSensor | от 0 до 1 включ. | от 0 до 2 включ. | ±15 | - | |||
| NO2 LC | св. 1 до 10 | св. 2 до 20 | - | ±15 | К | ||
| от 0 до 20 | от 0 до 38 | ±15 | - | А | |||
| от 0 до 3 включ. | от 0 до 8 включ. | ±15 | - | ТУ' | |||
| Диоксид | DragerSensor | св.3 до 5 | св.8 до 13 | - | ±15 | 15 15 | К, |
| серы (SO2) | SO2 | от 0 до 10 | от 0 до 26 | ±20 | - | А А | |
| от 0 до 100 | от 0 до 260 | ±15 | - | ||||
| от 0 до 7 включ. | от 0 до 10 включ. | ± 10 | - | ||||
| св.7 до 10 | св.10 до 14 | - | ± 10 | К, | |||
| DragerSensor | от 0 до 7 включ. | от 0 до 10 включ. | ± 10 | - | |||
| H2S LC 1), | св.7 до 20 | св.10 до 28 | - | ± 10 | 20 | ||
| Сероводо- | H2S | от 0 до 7 включ. | от 0 до 10 включ. | ± 10 | - | ||
| род(H2S) | св.7 до 50 | св.10 до 70 | - | ±10 | А | ||
| от 0 до 100 | от 0 до 140 | ±10 | - | ||||
| от 0 до 100 | от 0 до 140 | ±10 | - | ||||
| DragerSensor H2S HC | от 0 до 500 | от 0 до 700 | ±10 | - | 30 | А | |
| от 0 до 1000 | от 0 до 1400 | ±10 | - | ||||
| от 0 до 30 включ. | от 0 до 20 включ. | ±15 | - | ||||
| DragerSensor | св.30 до 300 | св.20 до 210 | - | ±15 | 20 | К, А | |
| NH3 НС | от 0 до 40 включ. | от 0 до 28 включ. | ±15 | - | |||
| св. 40 до 1000 | св. 28 до 710 | - | ±15 | ||||
| Аммиак | DragerSensor | от 0 до 30 включ. | от 0 до 20 включ. | ±15 | - | 15 | К, А |
| /дттт \ | NH3 LC 1) | св.30 до 100 | св.20 до 70 | - | ±15 | ||
| (NH3) | от 0 до 50 | от 0 до 35 | ±15 | - | А | ||
| о т 0 д о 3 0 в к л ю ч. | от 0 до 20 включ. | ±15 | - | ||||
| DragerSensor NH3 TL 1) | св. 30 до 100 | св. 20 до 70 | - | ±15 | 25 | К | |
| от 0 до 30 включ. | от 0 до 20 включ. | ±15 | - | ||||
| св. 30 до 300 | св. 20 до 210 | - | ±15 | К | |||
| Пределы | |||||||
| Опреде ляемый | Обозначение | Диапазон измерений2) | допускаемой основной погрешности, % | T0,63, с 6) | Назна | ||
| компонент | сенсора | объемной доли, млн-1 (ppm) | массовой концентрации, мг/м3 | приве денной7) (Y) | относительно й (5) | чение | |
| от 0 до 30 включ. | от 0 до 20 включ. | ±15 | - | ||||
| св.30 до 300 | св.20 до 210 | - | ±15 | ||||
| от 0 до 40 включ. | от 0 до 28 включ. | ±15 | - | ||||
| св. 40 до 1000 | св. 28 до 710 | - | ±15 | ||||
| DragerSensor NH3 ТН 1) | св. 1000 до 5000 включ. | св. 710 до 3540 включ. | - | ±15 | 20 | К, А | |
| Аммиак (NH3) | св. 5000 до | св. 3540 до | - | ||||
| 7000 включ. | 4955 включ. | - | ±20 | ||||
| св.7000 до 10000 включ. | св. 4955 до 7100 включ. | - | ±25 | ||||
| от 0 до 50 | от 0 до 35 | ±15 | - | А | |||
| DragerSensor NH3 FL1) | от 0 до 30 включ. св. 30 до 100 от 0 до 30 включ. св. 30 до 300 | от 0 до 20 включ. св. 20 до 70 от 0 до 20 включ. св. 20 до 210 | ±15 ±15 | ±15 ±15 | 25 | К К | |
| от 0 до 0,3 включ. | от 0 до 1 включ. | ±15 | - | К, А | |||
| Хлор (CI2) | DragerSensor CI2 1) | св.0,3 до 1 от 0 до 10 | св.1 до 3 от 0 до 30 | ±15 | ±15 | 15 | |
| от 0 до 50 | от 0 до 147 | ±15 | - | ||||
| Хлористый водород (HCl) | DragerSensor HCI | от 0 до 3 включ. св.3 до 20 от 0 до 30 от 0 до 100 | от 0 до 5 включ. св.5 до 30 от 0 до 45 от 0 до 150 | ±15 ±15 ±15 | ±15 | 20 | К, А |
| Водород (H2) | DragerSensor H2 | от 0 до 500 от 0 до 1000 | от 0 до 40 от 0 до 80 | ±10 ±10 | - | 15 | В |
| от 0 до 3000 | от 0 до 240 | ±10 | - | ||||
| Фторис тый водород (HF) | DragerSensor AC 1) | от 0 до 0,5 включ. св. 0,5 до 3 от 0 до 10 от 0 до 30 | от 0 до 0,4 включ. св. 0,4 до 2,5 от 0 до 8 от 0 до 25 | ±20 ±15 ±15 | ±20 | 60 | К, А |
| Хлористый водород (HCl) | DragerSensor AC 1) | от 0 до 0,5 включ. св. 0,5 до 3 от 0 до 10 от 0 до 30 | от 0 до 0,8 включ. св. 0,8 до 4,5 от 0 до 15 от 0 до 45 | ±20 ±15 ±15 | ±20 | 60 | К, А |
| Опреде ляемый компонент | Обозначение сенсора | Диапазон измерений2* | Пределы допускаемой основной погрешности, % | T0,63, с 6) | Назна чение | ||
| объемной доли, млн-1 (ppm) | массовой концентрации, мг/м3 | приве денной7) (Y) | относительно й (5) | ||||
| Фосфин (PH3) Арсин (AsH3) | Drager-Sensor Hydride 1) (PH3/ АsH3); PH3/АsH3 LC1* (PH3) | от 0 до 0,1 включ. св.0,1 до 0,3 от 0 до 0,3 включ. св.0,3 до 1 от 0 до 20 | от 0 до 0,14 включ. св.0,14 до 0,4 от 0 до 0,4 включ. св.0,4 до 1,4. от 0 до 28 | ±20 ±15 ±15 | ±20 ±15 | 15 | К А |
| H H/3 ( Рч | от 0 до 0,05 включ. св.0,05 до 0,3 от 0 до 0,3 включ. св.0,3 до 1 от 0 до 20 | от 0 до 0,15 включ. св.0,15 до 1 от 0 до 1 включ. св.1 до 3 от 0 до 65 | ±20 ±15 ±15 | ±20 ±15 | 15 | К А | |
| DragerSensor Hydride SC 1} (PH3) | от 0 до 0,1 включ. св.0,1 до 0,3 от 0 до 0,3 включ. св.0,3 до 1 | от 0 до 0,14 включ. св.0,14 до 0,4. от 0 до 0,4 включ. св.0,4 до 1,4 | ±20 ±15 | ±20 ±15 | 20 | К А | |
| DragerSensor Hydride SC 1} (AsH3) | от 0 до 0,05 включ. св.0,05 до 0,3 включ. от 0 до 0,3 включ. св.0,3 до 1 | от 0 до 0,15 включ. св.0,15 до 1 включ. от 0 до 1 включ. св.1 до 3 | ±20 ±15 | ±20 ±15 | К А | ||
| Цианистый водород (HCN) | DragerSensor HCN | от 0 до 10 от 0 до 10 включ. св.10 до 50 | от 0 до 11 от 0 до 11 включ. св.11 до 55 | ±15 ±15 | ±15 | 15 | А |
| DragerSensor HCN LC | от 0 до 0,3 включ. св. 0,3 до 5 от 0 до 50 | от 0 до 0,33 включ. св.0,33 до 5,5 от 0 до 55 | ±15 ±15 | ±15 | 30 | К А | |
| Карбонил хлорид (Фосген) (COC12) | DragerSensor TOCI2 | от 0 до 0,1 включ. св.0,1 до 0,5 от 0 до 1 | от 0 до 0,4 включ. св.0,4 до 2 от 0 до 4 | ±15 ±15 | ±15 | 40 | К, А |
| Уксусная кислота CH3COOH | DragerSensor AC 1} | от 0 до 10 от 0 до 30 | от 0 до 25 от 0 до 75 | ±15 ±15 | - | 60 | А |
| Опреде ляемый компонент | Обозначение сенсора | Диапазон измерений2) | Пределы допускаемой основной погрешности, % | T0,63, с 6) | Назна чение | ||
| объемной доли, млн-1 (ppm) | массовой концентрации, мг/м3 | приве денной7) (Y) | относительно й (5) | ||||
| Л э т 2 К л н | DragerSensor Organic Vapors 3) (OV1) | от 0 до 20 от 0 до 50 включ. св. 50 до 100 | от 0 до 23 от 0 до 58 включ. св. 58 до 110 | ±15 ±15 | ±15 | 35 | К |
| Ацетилен C2H2 | DragerSensor Organic Vapors (OV1) 1) | от 0 до 20 от 0 до 50 от 0 до 100 | от 0 до 22 от 0 до 54 от 0 до 108 | ±15 ±15 ±15 | - | 35 | В |
| Пропилен C3H6 | DragerSensor Organic Vapors (OV1) 1) | от 0 до 30 от 0 до 50 включ. св. 50 до 100 | от 0 до 52 от 0 до 87 включ. св. 87 до 175. | ±15 ±15 | ±15 | 35 | К |
| 1,3- Бутадиен C4H6 | DragerSensor Organic Vapors (OV1) 1) | от 0 до 20 от 0 до 50 включ. св. 50 до 200 | от 0 до 45 от 0 до 112 включ. св.112 до 450 | ±15 ±15 | ±15 | 35 | К |
| Винил-ацетат C4H4 | DragerSensor Organic Vapors (OV1) 1) | от 0 до 20 от 0 до 50. от 0 до 100 | от 0 до 72 от 0 до 180. от 0 до 358 | ±15 ±15 ±15 | - | 35 | А |
| Винилхлор ид C2H3Q | DragerSensor Organic Vapors 3) (OV1) | от 0 до 20 от 0 до 50 от 0 до 100 | от 0 до 52 от 0 до 130 от 0 до 260 | ±15 ±15 ±15 | - | 35 | А |
| Метанол CH3OH | DragerSensor Organic Vapors 3) (OV1) | от 0 до 20 от 0 до 50 от 0 до 200 | от 0 до 27 от 0 до 66 от 0 до 200 | ±15 ±15 ±15 | - | 100 | А |
| Этанол C2H5OH | DragerSensor Organic Vapors 3) (OV1) | от 0 до 100 от 0 до 200 от 0 до 300 | от 0 до 190 от 0 до 380 от 0 до 570 | ±15 ±15 ±15 | - | 100 | Конт роль 0,5 пдк |
| Ацетальде-гид C2H4O | DragerSensor Organic Vapors 3) (OV1) | от 0 до 50 от 0 до 100 от 0 до 200 | от 0 до 90 от 0 до 180 от 0 до 360 | ±15 ±15 ±15 | - | 35 | А |
| Формальдегид CH2O | DragerSensor Organic Vapors 3) (OV1) | от 0 до 20 от 0 до 50 | от 0 до 25 от 0 до 62 | ±15 ±15 | - | 35 | А |
| Опреде ляемый компонент | Обозначение сенсора | Диапазон измерений2) | Пределы допускаемой основной погрешности, % | T0,63, с 6) | Назна чение | ||
| объемной доли, млн-1 (ppm) | массовой концентрации, мг/м3 | приве денной7) (Y) | относительно й (5) | ||||
| Изопропа- нол i-C3H7OH | DragerSensor Organic Vapors 3) (OV1) | от 0 до 100 от 0 до 200 | от 0 до 250 от 0 до 500 | ±15 ±15 | - | 100 | А |
| Диэтило-вый эфир C2H6O | DragerSensor Organic Vapors 3) (OV1) | от 0 до 50 включ. св.50 до 200 | от 0 до 155 включ. св.155 до 620 | ±15 | ±15 | 100 | К, А |
| Метил- метакрилат C5H8O2 | DragerSensor Organic Vapors 3) (OV2) | от 0 до 50 от 0 до 100 | от 0 до 210 от 0 до 420 | ±15 ±15 | - | 100 | А |
| Стирол C8H8 | DragerSensor Organic Vapors 3) (OV2) | от 0 до 100 | от 0 до 430 | ±15 | - | 100 | А |
| Оксид этилена C2H4O | DragerSensor Organic Vapors 3) (OV2) | от 0 до 20 от 0 до 20 включ. св.20 до 50 от 0 до 20 включ. св.20 до 100 | от 0 до 36 от 0 до 36 включ. св. 36 до 90 от 0 до 36 включ. св. 36 до 180 | ±15 ±15 ±15 | ±15 ±15 | 45 | А |
| Оксид этилена C2H4O | DragerSensor Organic Vapors 3) (OV1) | от 0 до 20 от 0 до 20 включ. св. 20 до 50 от 0 до 20 включ. св. 20 до 200 | от 0 до 36 от 0 до 36 включ. св. 36 до 90 от 0 до 36 включ. св. 36 до 360 | ±15 ±15 ±15 | ±15 ±15 | 100 | А |
| Эпихлор гидрин С3Н5СЮ | DragerSensor Organic Vapors 3) (OV2) | от 0 до 20 | от 0 до 75 | ±15 | - | 150 | А |
| Акрилонит рил CH3CHCN | DragerSensor Organic Vapors 3) (OV2) | от 0 до 20 | от 0 до 44 | ±15 | - | 35 | А |
| Озон O3 | DragerSensor Ozone | от 0 до 0,5 от 0 до 1 включ. св.1 до 5 | от 0 до 1 от 0 до 2 включ. св.2 до 10 | ±15 ±15 | ±15 | 15 | А |
| Опреде ляемый компонент | Обозначение сенсора | Диапазон измерений2) | Пределы допускаемой основной погрешности, % | T0,63, с 6) | Назна чение | ||
| объемной доли, млн-1 (ppm) | массовой концентрации, мг/м3 | приве денной7) (Y) | относительно й (5) | ||||
| Гидразин N2H4 | DragerSensor Hydrazin 1) | от 0 до 0,1 включ. св. 0,1 до 0,3 от 0 до 1 от 0 до 5 | от 0 до 0,13 включ. св. 0,13 до 0,4 от 0 до 1,3 от 0 до 6,6 | ±20 ±20 ±20 | ±20 | 60 | К, А |
| 1,1- Диметилги дразин (НДМГ) (CH3)2N2H2 | DragerSensor Hydrazin 1) | от 0 до 1 от 0 до 5 | от 0 до 2,5 от 0 до 12 | ±20 ±20 | - | 60 | А |
| Моносилан SiH4 | DragerSensor Hydride1) | от 0 до 5 от 0 до 30 от 0 до 50 | от 0 до 6,5 от 0 до 40 от 0 до 65 | ±15 ±15 ±15 | - | 15 | В |
| DragerSensor Hydride SC | от 0 до 1 | от 0 до 1,3 | ±20 | - | |||
| Фтор F2 | DragerSensor CI2 1) | от 0 до 1 от 0 до 10 от 0 до 50 | от 0 до 1,5 от 0 до 15 от 0 до 80 | ±20 ±20 ±15 | - | 15 | А |
| условии загазованности контролируемой воздушной среды источниками, ми только один определяемый компонент, и наличия градуировки на каждый :чет значений объемной доли Х, млн-1, в массовую концентрацию С, мг/м3, проводят C=X'M/Vm, где С - массовая концентрация компонента, мг/м3; M - молярная масса , г/моль; Vm - молярный объем газа-разбавителя - азота или воздуха, равный 24,04 □ответственно, при условиях (20 оС и 101,3 кПа по ГОСТ 12.1.005-88), дм3/моль. деление содержания вредных газов при условии загазованности контролируемой среды источниками, выделяющими только один определяемый компонент, наличия 1 на каждый компонент и при отсутствии СО. контроле в воздухе рабочей зоны компонентов, указанных в документации фирмы ety AG & Co.KGaA», но не приведенных в таблице 2, датчики применяются в дикаторов для предварительной оценки содержания компонентов с последующим о методикам выполнения измерений (МИ), разработанным и аттестованным в и с ГОСТ Р 8.563-2009. фе «Назначение» указаны: К-контроль ПДК воздуха рабочей зоны; А-контроль при ситуациях; В-определение компонента в воздухе рабочей зоны (при отсутствии с - предел допускаемого времени установления показаний. :нему пределу диапазона измерений | |||||||
| 1) При выделяющи компонент. 2) Перес по формуле компонента или 24,06, с 3) Опре воздушной градуировю 4) При «Drager Saf качестве ин анализом п соответстви 5) В гра аварийных ПДК). 6) T0,63, 7) к верх | |||||||
| Опреде ляемый компонент | Обозначение сенсора | Диапазон измерений объемной доли, %1) | Пределы допускаемой основной погрешности, % | T0,63, с 2) | Назна чение | |
| приведенной3) (Y) | относительной (5) | |||||
| Кислород O2 | DragerSensor О2 | от 0 до 5 включ. св. 5 до 25 от 0 до 100 | ±5 ±1 | ±5 | 20 | В |
| DragerSensor О2 LS | от 0 до 5 включ. св. 5 до 25 | ±5 | ±5 | 15 | В | |
| 1) Измерение кислорода более 21 % проводится при отсутствии горючих газов. 2) T0,63, с - предел допускаемого времени установления показаний; 3) к верхнему пределу диапазона измерений | ||||||
Таблица 4 - Дополнительные метрологические характеристики
| Наименование характеристики | Значение |
| Предел допускаемой вариации показаний, в долях от предела допускаемой основной погрешности | ±0,5 |
| Пределы допускаемой дополнительной погрешности от влияния изменения температуры окружающей среды от 200 С в пределах рабочих условий на каждые 10° С, в долях от предела допускаемой основной погрешности | ±0,5 |
| Предел допускаемого изменения показаний за 24 часа непрерывной работы, в долях от предела допускаемой основной погрешности | ±0,2 |
Таблица 5 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания, В: - от батарейного блока - от внешнего источника питания пост. тока | 14,4 от 14 до 30 |
| Габаритные размеры датчика без антенны (ДхШхВ), мм, не более | 271x148x161 |
| Масса, кг, не более датчика без батарейного блока батарейного блока | 3,2 0,6 |
| Степень защиты по ГОСТ 14254-2015 | IP66/ IP67 |
| Маркировка взрывозащиты датчиков | РО Ex ia I Ma Х 0Ex ia IIC T4 Ga Х Ex ia IIIC T135°C Da Х |
| Рабочие условия эксплуатации1-1: - температура окружающего воздуха, оС - атмосферное давление, кПа - отн. влажность окружающего воздуха (без конденсации влаги), % | от - 40 до +65 от 70 до 130 от 0 до 100 |
| Средний срок службы датчиков (исключая сенсор и батарейный блок), лет, не менее | 15 |
| Средняя наработка на отказ датчиков, ч, не менее | 24 000 |
| 1) Рабочие условия эксплуатации датчика с установленным сенсором указаны в таблице 6 | |
| Датчик | Диапазон температуры окружающей среды, °С | Диапазон относительной влажности окружающей среды, % | Диапазон атмосферного давления, кПа |
| Polytron 6100 EC WL с сенсорами H2S LC, NO LC, NO2, PH3M.sH3 LC, NH3 TO | от -40 до +65 | от 5 до 95 | от 70 до 130 |
| Polytron 6100 EC WL с сенсором НИ, OV1, OV2 | от -20 до +65 | от 5 до 95 | от 70 до 130 |
| Polytron 6100 EC WL с сенсором Hydride SC | от -20 до +50 | от 5 до 95 | от 70 до 110 |
| Polytron 6100 EC WL с сенсором Ozone | от -40 до +65 | от 5 до 95 | от 70 до 110 |
| Polytron 6100 EC WL с сенсором O2 | от -20 до +55 | от 10 до 95 | от 70 до 130 |
| Polytron 6100 EC WL с сенсорами H2, SO2, СОИ2 | от -40 до +65 | от 10 до 95 | от 70 до 130 |
| Polytron 6100 EC WL с сенсорами HСN | от -20 до +65 | от 10 до 95 | от 70 до 130 |
| Polytron 6100 EC WL с сенсорами HСN LC | от -40 до +55 | от 10 до 95 | от 70 до 130 |
| Polytron 6100 EC WL с сенсорами Hydrazin | от -20 до +50 | от 15 до 95 | от 70 до 130 |
| Polytron 6100 EC WL с сенсорами NH3 LC, NH3 HC, NH3 FL, Cl2, Hydride, NO2LC | от -40 до +65 | от 15 до 95 | от 70 до 130 |
| Polytron 6100 EC WL с сенсорами AC | от -40 до +50 | от 25 до 95 | от 70 до 130 |
| Polytron 6100 EC WL с сенсорами СО LS | от -40 до +65 | от 5 до 95 | от 70 до 130 |
| Polytron 6100 EC WL с сенсорами O2 LS, CO, CO LH, H2S HC | от -40 до +65 | от 5 до 95 | от 70 до 130 |
| Polytron 6100 EC WL с сенсорами H2S | от -40 до +65 | от 5 до 95 | от 70 до 130 |
наносится типографским способом на титульный лист паспорта.
Комплектность средства измерений представлена в таблице 7.
| Наименование | Обозначение | Количество |
| Датчики токсичных газов электрохимические беспроводные Drager Polytron 6100 EC WL (с сенсорами согласно перечню таблиц 2-3) | - | 1 шт. |
| Монтажные принадлежности^ | - | - |
| Комплект ЗИП1) | - | - |
| Калибровочный комплект^ | - | - |
| Руководство по эксплуатации | - | 1 экз. |
| Паспорт | - | 1 экз. |
| 1) состав указанных комплектов приведен в руководстве по эксплуатации на датчик. | ||
приведены в руководстве по эксплуатации, п. 3.2
Приказ Федерального агентства по техническому регулированию и метрологии от 31.12.2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах».
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические требования.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ Р 52350.29-1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов.
Постановление Правительства Российской Федерации от 16.11.2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»
Техническая документация фирмы «Drager Safety AG&Co. KGaA», Германия.
Правообладатель
Фирма «Drager Safety AG&Co. KGaA», Германия Адрес: 23560 Lubeck, Revalstrasse 1, Germany Телефон: +49 451 882 0 Web-сайт: https://www.draeger.com/
