| Номер в госреестре | 85723-22 |
| Наименование СИ | Датчики динамического давления |
| Обозначение типа СИ | 5C |
| Изготовитель | Общество с Ограниченной Ответственностью "ГТЛаб" (ООО "ГТЛаб"), Нижегородская обл., г. Саров |
| Год регистрации | 2022 |
| Срок свидетельства | 02.06.2027 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики динамического давления 5 С (далее - датчики) предназначены для измерений переменного, в том числе импульсного, давления жидких и газообразных сред.
Принцип действия датчиков основан на использовании прямого пьезоэлектрического эффекта. Измеряемое давление воздействует на мембрану датчика, деформация которой передается на пьезокристаллический чувствительный элемент, генерирующий электрический заряд, пропорциональный воздействующему давлению.
Датчики представляют собой неразъемную сварную герметичную конструкцию с мембраной на торце, в которой реализована компрессионная схема работы с пьезокристаллическим чувствительным элементом.
Модификации датчиков отличаются метрологическими характеристиками (верхним пределом измерений, коэффициентом преобразования), материалом чувствительного элемента (кварц, ниобат лития или ГТЛ), исполнением резьбового штуцера для присоединения к источнику давления (М14*1,25; М10*1 или М12*1), типом выхода (разъём C02B (10-32 UNF) или встроенный кабель).
Структура обозначения датчиков:
С
5
1
XX
X
X
XX
-XX
номинальное значение коэффициента преобразования, пКл/бар
верхний предел измерений, бар
буквенное обозначение, определяющее тип кабельной заделки и соединителя: А - кабельный вывод;
В - соединитель одноконтактный (10-32 UNF)
буквенное обозначение, определяющее направление сигнальных выводов: Т - вертикальное расположение
порядковый номер разработки: 01 (М14*1,25); 02 (М10*1); 03 (М12*1)
порядковый номер в соответствии с назначением: 1 - датчики общего назначения
буквенное обозначение, соответствующее выходному сигналу: С - заряд
индекс измеряемой физической величины: 5 - динамическое давление
Заводской номер, состоящий из пяти цифр арабского алфавита, однозначно идентифицирующий каждый экземпляр конкретной модификации, выполнен методом лазерной гравировки.

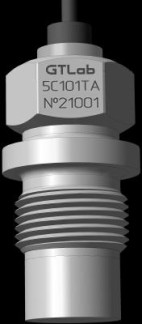

Общий вид датчиков с указанием места нанесения заводского номера представлен на рисунке 1.
Рисунок 1 - Общий вид датчиков с указанием места нанесения заводского номера
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Верхний предел измерений, МПа - для модификаций 5C101TA-250-20, 5C101TA-250-60, 5C101TA-250-400, 5C101TB-250-20, 5C101TB-250-60, 5C101TB-250-400, 5C102TA-250-7, 5C102TA-250-20, 5C102TA-250-140, 5C102TB-250-7, 5C102TB-250-20, 5C102TB-250-140 - для модификаций 5C102TA-2500-7, 5C102TA-2500-20, 5C102TA-2500-140, 5C102TB-2500-7, 5C102TB-2500-20, 5С102ТВ-2500-140 - для модификаций 5C103TA-6000-2, 5C103TB-6000-2 | 25 250 600 |
| Пределы допускаемой основной погрешности у, приведенной к верхнему пределу измерений, % | ±2,5 |
| Номинальное значение коэффициента преобразования с отклонением, пКл/МПа - для модификаций 5C103TA-6000-2, 5C103TB-6000-2 - для модификаций 5C102TA-250-7, 5C102TB-250-7, 5C102TA-2500-7, 5С102ТВ-2500-7 - для модификаций 5C101TA-250-20, 5C101TB-250-20, 5C102TA-250-20, 5C102TB-250-20, 5C102TA-2500-20, 5C102TB-2500-20 - для модификаций 5C101TA-250-60, 5C101TB-250-60 - для модификаций 5C102TA-250-140, 5C102TB-250-140, 5C102TA-2500-140, 5C102TB-2500-140 - для модификаций 5C101TA-250-400, 5C101TB-250-400 | 20 ± 5 75 ± 20 200 ± 50 550± 140 1400±350 4000± 1000 |
| Отклонение действительного значения коэффициента преобразования от паспортного значения в течение межповерочного интервала, %, не более | М |
| Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха, % на каждые 10 °С, не более | ±0,5 |
| Наименование характеристики | Значение |
| Частота собственного резонанса в закрепленном состоянии, кГц, не менее - для модификаций 5С101ТА-250-20, 5С101ТА-250-60, 5С101ТА-250-400, 5С101ТВ-250-20, 5С101ТВ-250-60, 5С101ТВ-250-400 | 30 |
| - для модификаций 5С102ТА-250-7, 5С102ТВ-250-7, 5С102ТА-2500-7, 5С102ТВ-2500-7, 5С102ТА-250-20, 5С102ТВ-250-20, 5С102ТА-2500-20, 5С102ТВ-2500-20, 5С102ТА-250-140, 5С102ТВ-250-140, 5С102ТА-2500-140, 5С102ТВ-2500-140 | 100 |
| - для модификаций 5С103ТА-6000-2, 5С103ТВ-6000-2 | 150 |
| Нормальные условия измерений: - температура окружающего воздуха, °С | от +18 до +25 |
| - относительная влажность воздуха, % | от 30 до 80 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Электрическая ёмкость (без учета емкости кабеля)*, пФ - для модификаций 5С101ТА-250-20, 5С101ТВ-250-20, 5С102ТА-250-7, 5С102ТА-2500-7, 5С102ТВ-250-7, 5С102ТВ-2500-7, 5С103ТА-6000-2, 5С103ТВ-6000-2 - для модификаций 5С101ТА-250-60, 5С101ТВ-250-60, 5С102ТА-250-20, 5С102ТВ-250-20, 5С102ТА-2500-20, 5С102ТВ-2500-20 - для модификаций 5С102ТА-250-140, 5С102ТА-2500-140, 5С102ТВ-250-140, 5С102ТВ-2500-140 - для модификаций 5С101ТА-250-400, 5С101ТВ-250-400 | от 4 до 12 от 10 до 30 от 30 до 50 от 50 до 80 |
| Электрическое сопротивление изоляции между контактом и корпусом соединителя при напряжении 100 В, МОм, не менее: - в нормальных условиях измерений - в диапазоне рабочих температур | 10 000 100 |
| Габаритные размеры: а) диаметр, мм, не более - для модификаций 5С101ТА-250-20, 5С101ТА-250-60, 5С101ТА-250-400, 5С101ТВ-250-20, 5С101ТВ-250-60, 5С101ТВ-250-400 - для модификаций 5С102ТА-250-7, 5С102ТВ-250-7, 5С102ТА-2500-7, 5С102ТВ-2500-7, 5С102ТА-250-20, 5С102ТВ-250-20, 5С102ТА-2500-20, 5С102ТВ-2500-20, 5С102ТА-250-140, 5С102ТВ-250-140, 5С102ТА-2500-140, 5С102ТВ-2500-140, 5С103ТА-6000-2, 5С103ТВ-6000-2 б) длина (без кабеля), мм, не более - для модификаций 5С101ТА-250-20, 5С101ТА-250-60, 5С101ТА-250-400, 5С101ТВ-250-20, 5С101ТВ-250-60, 5С101ТВ-250-400 - для модификаций 5С102ТА-250-7, 5С102ТВ-250-7, 5С102ТА-2500-7, 5С102ТВ-2500-7, 5С102ТА-250-20, 5С102ТВ-250-20, 5С102ТА-2500-20, 5С102ТВ-2500-20, 5С102ТА-250-140, 5С102ТВ-250-140, 5С102ТА-2500-140, 5С102ТВ-2500-140 - для модификаций 5С103ТА-6000-2, 5С103ТВ-6000-2 в) длина кабеля для модификаций 5С101ТА-250-20, 5С101ТА-250-60, 5С101ТА-250-400, 5С102ТА-250-7, 5С102ТА-2500-7, 5С102ТА-250-20, 5С102ТА-2500-20, 5С102ТА-250-140, 5С102ТА-2500-140, 5С103ТА-6000-2, м | 17 12 36 34 37 (2 ± 0,1)** |
| Наименование характеристики | Значение |
| Масса (без кабеля), г, не более - для модификаций 5С101ТА-250-20, 5С101ТА-250-60, 5С101ТА-250-400, 5С101ТВ-250-20, 5С101ТВ-250-60, 5С101ТВ-250-400 - для модификаций 5С102ТА-250-7, 5С102ТВ-250-7, 5С102ТА-2500-7, 5С102ТВ-2500-7, 5С102ТА-250-20, 5С102ТВ-250-20, 5С102ТА-2500-20, 5С102ТВ-2500-20, 5С102ТА-250-140, 5С102ТВ-250-140, 5С102ТА-2500-140, 5С102ТВ-2500-140 - для модификаций 5С103ТА-6000-2, 5С103ТВ-6000-2 | 40 15 25 |
| Диапазон рабочих температур, °С: - для модификаций 5С101ТА-250-20, 5С101ТА-250-400, 5C101TB-250-20, 5C101TB-250-400, 5C102TA-2500-7, 5C102TA-250-7, 5C102TA-2500-140, 5C102TA-250-140, 5C102TB-2500-7, 5C102TB-250-7, 5C102TB-2500-140, 5C102TB-250-140, 5C103TA-6000-2, 5C103TB-6000-2 - для модификаций 5001TA-250-60, 5C101TB-250-60, 5C102TA-2500-20, 5C102TA-250-20, 5C102TB-2500-20, 5C102TB-250-20 | от -60 до +200 от -60 до +400 |
| Степень защиты от внешних воздействий: - для модификаций 5С101ТА-250-20, 5С101ТА-250-60, 5С101ТА-250-400, 5С102ТА-250-7, 5С102ТА-2500-7, 5С102ТА-250-20, 5С102ТА-2500-20, 5С102ТА-250-140, 5С102ТА-2500-140, 5003ТА-6000-2 - для модификаций 5С101ТВ-250-20, 5С101ТВ-250-60, 5С101ТВ-250-400, 5С102ТВ-250-7, 5С102ТВ-2500-7, 5С102ТВ-250-20, 5С102ТВ-2500-20, 5С102ТВ-250-140, 5С102ТВ-2500-140, 5003ТВ-6000-2 | IP68 IP65 |
| * Каждый погонный метр кабеля увеличивает емкость датчика от 80 до 120 пФ. ** Длина кабеля определяется заказчиком. Датчик с длиной кабеля (2 ± 0,1) м поставляется по умолчанию | |
Нанесение знака утверждения типа на датчики не предусмотрено. Знак утверждения типа наносится на титульные листы паспорта и руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Датчик динамического давления 5 С | ГТБВ.406231.100 | 1 шт. |
| Датчик динамического давления 5С. Паспорт | ГТБВ.406231.100 ПС | 1 экз. |
| Датчик динамического давления 5С. Руководство по эксплуатации | ГТБВ.406231.100 РЭ | 1 экз. в один адрес или на партию более 10 шт. |
| ГСИ. Датчики динамического давления 5С. Методика поверки | 5С100 МП | |
| Соединительный кабель 03B1D1 | ГТБВ.685691.001 | по требованию |
| Уплотнительное кольцо R01 (для модификаций 5С101...) | ||
| Уплотнительное кольцо R02 (для модификаций 5С102.) | ||
| Уплотнительное кольцо R03 (для модификаций 5С103.) |
В разделе «Использование по назначению» руководства по эксплуатации ГТБВ.406231. 100 РЭ.
Нормативные документы, устанавливающие требования к датчикам динамического давления 5С
ГОСТ Р 8.801-2012 ГСИ. Государственная поверочная схема для средств измерений переменного давления в диапазоне от 1102 до 2,5 107 Па для частот от 5 10-1 до 1104 Гц и длительностей от 110-5 до 10 с при постоянном давлении до 5 106 Па
МИ 1710-87 ГСИ. Государственная поверочная схема для средств измерений избыточного импульсного давления в диапазоне 1106 ^ 2108 Па при длительности фронта импульса от 210-4 до 5 10-3 с
Правообладатель
Общество с Ограниченной Ответственностью «ГТЛаб» (ООО «ГТЛаб») ИНН5254494306
Адрес: 607188, г. Саров, Нижегородской обл., ул. Шверника, д. 17Б Телефон: (83130) 49-444 Факс: (83130) 49-888 E-mail: info@gtlab.pro
| Зарегистрировано поверок | 27 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
