| Номер в госреестре | 85730-22 |
| Наименование СИ | Резервуары стальные горизонтальные цилиндрические |
| Обозначение типа СИ | РГСН |
| Изготовитель | Общество с ограниченной ответственностью "НЕФТЕМАШ" (ООО "НЕФТЕМАШ"), Московская область, г. Коломна |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные цилиндрические РГСН (далее - резервуары) предназначены для измерений объема нефтепродуктов, а также для их приема, хранения и отпуска.
Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего объему согласно градуировочным таблицам резервуаров.
Резервуары изготовлены в следующих модификациях: РГСН-50, РГСН-75 и представляют собой стальные горизонтальные конструкции цилиндрической формы со сферическими днищами с номинальными вместимостями 50 и 75 м3.
Тип размещения резервуаров - наземный.
Резервуары оборудованы дыхательным и предохранительным клапанами, люком замерным для эксплуатации и приемо-раздаточными патрубками для приема и отпуска нефтепродукта.
Заводской номер резервуаров нанесен на шильд-табличке вблизи люка резервуаров. Резервуары расположены на территории филиала «Таганрог» АО «Газпромнефть-АЭРО», г. Таганрог, ул. Театральная, д.1.
Общий вид резервуаров представлен на рисунке 1.

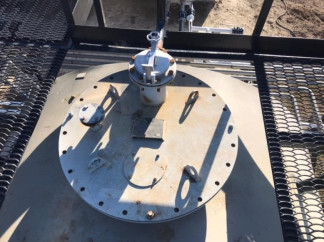

Горловины и замерной люк резервуара стального горизонтального цилиндрического РГСН-75, зав. №233/1 представлен на рисунке 2.
Горловины и замерной люк резервуара стального горизонтального цилиндрического РГСН-75, зав. №233/2 представлен на рисунке 4.
Горловины и замерной люк резервуара стального горизонтального цилиндрического РГСН-50, зав. №234/1 представлен на рисунке 6.
Горловины и замерной люк резервуара стального горизонтального цилиндрического РГСН-50, зав. №234/2 представлен на рисунке 8.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |
| РГСН-75, зав. №№ 233/1, 233/2 | РГСН-50, зав. №№ 234/1, 234/2 | |
| Номинальная вместимость, м3 | 75 | 50 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,19 | ±0,21 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение | |
| РГСН-75, зав. №№ 233/1, 233/2 | РГСН-50, зав. №№ 234/1, 234/2 | |
| Рабочая среда | нефтепродукты | |
| Габаритные размеры, мм, не более - высота резервуаров | 3909 | 2404 |
| - внутренний диаметр | 3248 | 2770 |
| Условия эксплуатации: - температура окружающей среды, °С | от - 50 до + 50 | |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование и условные обозначения | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический РГСН-75, зав. № 233/1 | - | 1 шт. |
| Резервуар стальной горизонтальный цилиндрический РГСН-75, зав. № 233/2 | - | 1 шт. |
| Резервуар стальной горизонтальный цилиндрический РГСН-50, зав. № 234/1 | - | 1 шт. |
| Резервуар стальной горизонтальный цилиндрический РГСН-50, зав. № 234/2 | - | 1 шт. |
| Паспорт | - | 4 экз. |
приведены в разделе 5 «Методика измерений» паспорта.
Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГСН
Приказ Росстандарта №256 от 7 февраля 2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях массового и объемного расходов жидкости
Правообладатель
Общество с ограниченной ответственностью «НЕФТЕМАШ» (ООО «НЕФТЕМАШ») ИНН: 5022046150
Адрес: 140402, Московская область, г. Коломна, Окский проспект, д. 40, корп. 11, офис 124
Телефон: +7 (925) 378-58-96 E-mail: info@gkneftemash.ru Web-сайт: www.gkneftemash.ru
