| Номер в госреестре | 85737-22 |
| Наименование СИ | Установка трубопоршневая поверочная стационарная |
| Обозначение типа СИ | "Прувер С-500-4,0" |
| Изготовитель | Открытое акционерное общество "ОАО Нефтемаш" (ОАО "Нефтемаш"), г. Октябрьский, Республика Башкортостан |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Установка трубопоршневая поверочная стационарная «Прувер С-500-4,0» (далее - ТПУ) предназначена для воспроизведения, хранения и передачи единиц объема и объемного расхода протекающей измеряемой среды (жидкости) при поверке, калибровке и градуировке преобразователей расхода (счетчиков жидкости) с электрическим импульсным выходным сигналом. ТПУ применяется в качестве рабочего эталона 2-го разряда в соответствии с приказом Федерального агентства по техническому регулированию и метрологии № 256 от 07 февраля 2018 г. «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
Принцип действия ТПУ заключается в повторяющемся вытеснении шаровым поршнем известного объема жидкости из калиброванного участка. Шаровый поршень совершает движение под действием потока жидкости, проходящего через калиброванный участок.
Вытесненный объем жидкости протекает через поверяемый (калибруемый, градуируемый) преобразователь расхода (счетчик жидкости), сигнал с которого подается на вход вторичной электронной аппаратуры. Накопленное за время прохождения шаровым поршнем калиброванного участка количество импульсов, генерируемых преобразователем расхода (счетчиком жидкости), пропорционально объему жидкости, прошедшему через поверяемый (калибруемый, градуируемый) преобразователь расхода (счетчик жидкости) и равного вместимости калиброванного участка ТПУ.
ТПУ состоит из следующих основных элементов: калиброванный участок, ограниченный одной парой сигнализаторов прохождения шарового поршня; тройник; расширитель; двухходовой переключающий кран-манипулятор приемно-пусковой камеры; шаровый поршень. Для измерений температуры применяются преобразователи температуры или термометры с пределами допускаемой абсолютной погрешности при измерениях температуры ±0,2°С. Для измерений давления применяются преобразователи давления или манометры с пределами допускаемой приведенной погрешности при измерениях давления ±0,6 % для манометров и ±0,5 % для преобразователей давления.
ТПУ является однонаправленной и имеет стационарное исполнение.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится ударным способом на шильд-табличку ТПУ.

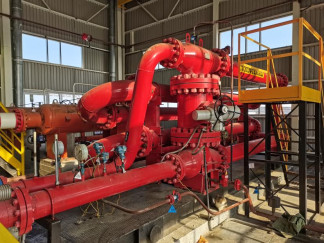

Общий вид ТПУ приведен на рисунке 1.
| Наименование характеристики | Значение |
| Пределы допускаемой относительной погрешности при измерении вместимости калиброванного участка, % | ±0,10 |
| Рабочий диапазон расхода, м3/ч | от 50 до 500 |
| Номинальное значение вместимости калиброванного участка при температуре 20°С и избыточном давлении равном нулю, м3 | 2,5332 |
| Т а б л и ц а 2 - Основные технические характеристики | |
| Наименование характеристики | Значение |
| Диаметр калиброванного участка, мм | 305 |
| Толщина стенок калиброванного участка, мм | 8 |
| Измеряемая среда | нефть |
| Параметры измеряемой среды: - температура, °С - давление, МПа - плотность, кг/м3, не более - вязкость, мм2/с - содержание механических примесей, %, не более - содержание свободного газа, % | от +2 до +60 от 0,3 до 4,0 950 от 1 до 120 0,05 отсутствует |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220±22, 380±38 50±0,4 |
| Потребляемая мощность, кВ • А, не более | 3,5 |
| Габаритные размеры, мм, не более - длина - ширина - высота | 9000 2400 2800 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность окружающего воздуха, %, не более | от -40 до +50 80 |
| Средняя наработка на отказ, ч | 2500 |
| Средний срок службы, лет | 8 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Т а б л и ц а 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Установка трубопоршневая поверочная стационарная, зав. № 14 | «Прувер С-500-4,0» | 1 шт. |
| Формуляр | - | 1 экз. |
| Руководство по эксплуатации | Ск1.560.001.РЭ | 1 экз. |
приведены в пункте 2.3 «Использование» руководства по эксплуатации.
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 07.02.2018г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
Правообладатель
Открытое акционерное общество «ОАО Нефтемаш» (ОАО «Нефтемаш»)
ИНН: 0265005798
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
