| Номер в госреестре | 85738-22 |
| Наименование СИ | Проекторы цифровые измеритель-ные |
| Обозначение типа СИ | O-Select |
| Изготовитель | Компания Carl Zeiss Industriel-le Messtechnik GmbH, Герма-ния |
| Год регистрации | 2022 |
| Срок свидетельства | 02.06.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Проекторы цифровые измерительные O-Select (далее по тексту - проекторы) предназначены для измерений линейных размеров объектов, располагаемых в рабочей области измерительного стола.
Принцип действия проекторов O-Select основан на технологии оптического проецирования, с помощью которой изображение объекта, расположенного на измерительном столе, проецируется на оптическую измерительную головку машины при различных типах освещения (проходящем или отраженном). Изображение считывается камерой и обрабатывается с определением координат точек объекта.
Конструктивно проекторы состоят из следующих основных узлов: станина с неподвижным измерительным столом, оптическая измерительная головка с объективом, камерой и подсветкой, компьютер с программным обеспечением.
Проекторы могут дополнительно оснащаться устройством для расширения поля измерений и модулем коаксиальной подсветки.

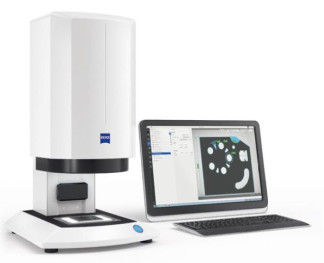

Общий вид проекторов цифровых измерительных O-Select представлен на рисунке 1.
Нанесение знака поверки на проекторы не предусмотрено.
Заводской (серийный) номер, идентифицирующий каждый экземпляр средства измерений, наносится на заднюю сторону станины в виде наклейки и состоит из 6 цифр. Пломбирование проекторов не предусмотрено
Программное обеспечение установлено на компьютер и предназначено для обработки и отображения результатов измерений, а также для ведения и хранения результатов измерений.
Метрологически значимые и незначимые части не разделены. Все ПО является метрологически значимым.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.0772014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | ZEISS NEO select | ZEISS ZAPHIRE |
| Номер версии (идентификационный номер) ПО | не ниже 1.8.0 | не ниже 3.1.2.0 |
| Цифровой идентификатор ПО (CRC 32) | 11D992C4 | 4238FE9F |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений длины, мм | |
| - по оси X стандартное исполнение | от 0 до 110 |
| - по оси X с устройством для расширения поля измерений | от 0 до 210 |
| - по оси X с модулем коаксиальной подсветки | от 0 до 107 |
| - по оси Y стандартное исполнение | от 0 до 90 |
| - по оси Y с устройством для расширения поля измерений | от 0 до 90 |
| - по оси Y с модулем коаксиальной подсветки | от 0 до 55 |
| Пределы допускаемой абсолютной погрешности | ±(4,5 + L/100), |
| измерений длины, мкм | где L -измеряемая длина, мм |
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более | |
| - ширина | 402 |
| - высота | 727 |
| - глубина | 510 |
| Масса, кг, не более | 28 |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | от 100 до 240 |
| - частота переменного тока, Гц | от 50 до 60 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +18 до +22 |
| - относительная влажность, % | от 40 до 70 |
наносится на станину проекторов в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Проектор цифровой измерительный | O-Select | 1 шт. |
| Устройство для расширения поля измерений | - | 1 шт. (по заказу) |
| Модуль коаксиальной подсветки | - | 1 шт. (по заказу) |
| Руководство по эксплуатации | - | 1 экз. |
приведены в разделе 7 «Процесс измерения» руководства по эксплуатации.
Приказ Росстандарта № 2840 от 29.12.2018 Об утверждении государственной поверочной схемы для средств измерений длины в диапазоне от 110-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм
Техническая документация изготовителя компании Carl Zeiss Industrielle Messtechnik
GmbH
Правообладатель
Компания Carl Zeiss Industrielle Messtechnik GmbH, Германия Адрес: 73446, Carl-Zeiss-StraBe 22, Oberkochen, Germany Телефон: 07361 5590 E-mail: imt@zeiss.de
