Государственный реестр средств измерений

Преобразователи термоэлектрические ATTC, 85751-22

85751-22
Преобразователи термоэлектрические ATTC (далее - ПТ) предназначены для измерений температуры жидких, сыпучих и газообразных сред, а также поверхности твердых тел.
Карточка СИ
Номер в госреестре 85751-22
Наименование СИ Преобразователи термоэлектрические
Обозначение типа СИ ATTC
Изготовитель "TERCOM" S.r.l., Италия
Год регистрации 2022
Срок свидетельства 02.06.2027
МПИ (интервал между поверками) 2 года
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Преобразователи термоэлектрические ATTC (далее - ПТ) предназначены для измерений температуры жидких, сыпучих и газообразных сред, а также поверхности твердых тел.

Описание

Принцип работы ПТ основан на преобразовании тепловой энергии в термо-ЭДС термопары при наличии разности температур между его горячим спаем и свободными концами. Термоэлектроды на одном конце соединены гальваническим способом и образуют горячий спай. Свободные концы подсоединены в головке к контактным клеммам или через переходник к компенсационным проводам (в модификациях без головы).

ПТ выполнены на основе термопарного кабеля с минеральной (MgO) изоляцией термоэлектродов. Оболочка кабеля выполнена из нержавеющей жаропрочной стали или из инконеля.

ПТ могут быть погружными или поверхностными.

ПТ могут быть помещены в защитную гильзу. Защитная гильза представляет собой трубу, завальцоваппую с одного конца. Материалом защитной гильзы может быть жаропрочная сталь или другие сплавы по требованию заказчика. Холодные концы термопары пресоединяются через переходник к удлинительному кабелю, заканчиваются вилкой или свободными концами. Возможно исполнение с головой, тогда холодные концы подводятся к контактным клеммам.

ПТ поверхностные используются для измерений температуры наружной поверхности стенок химических реакторов различных типов и поверхности труб (в т.ч. в печах и котлах различной конструкции) и конструктивно выполнены в виде измерительной вставки, защитной арматуры с различными видами технологических соединений и монтажных элементов. В конструкции монтажной части измерительной вставки ПТ предусмотрен компенсационный змеевик, сохраняющий целостность ПТ в процессе температурного расширения/сжатия при измерениях в печи. К поверхности объекта измерений ПТ присоединяется сварным соединением при помощи специальной пластины.

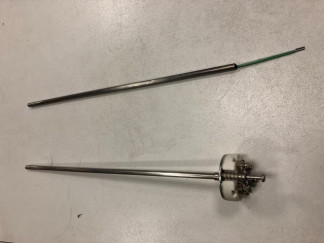

Общий вид ПТ представлен на рисунке 1 и 2. Пломбирование ПТ не предусмотрено.

Знак поверки наносится на свидетельство о поверке и (или) в паспорт ПТ в соответствии с действующим законодательством. ПТ имеют серийные номера, обеспечивающие идентификацию каждого экземпляра. Маркировка и серийные номера ПТ наносятся в виде буквенно-цифрового обозначения, состоящие из букв латинского алфавита и арабских цифр, наносятся на информационную табличку методом лазерной гравировки (рисунок 3 и 4).

Рисунок 4 - маркировка поверхностной ПТ

Программное обеспечение

отсутствует.

Таблица 1 - Метрологические характеристики

Условное обозначение НСХ

Класс допуска по ГОСТ 6616-94

Диапазон измерений, °С

Пределы допускаемых отклонений ТЭДС ПТ от НСХ, °С

B

2

от +600 до +1700

± 0,0025- |t|

E

1

от -40 до +375 включ. св. +375 до +800

± 1,5 ± 0,004 • |t|

2

от -40 до +333 включ. св. +333 до +900

± 2,5

± 0,0075 • |t|

J

1

от -40 до +375 включ. св. +375 до +750

± 1,5 ± 0,004|t|

2

от -40 до +333 включ. св. +333 до +750

± 2,5

± 0,0075- |t|

K, N

1

от -40 до +375 включ. св. +375 до +1000

± 1,5 ± 0,004 • |t|

2

от -40 до +333 включ. св. +333 до +1200

± 2,5 ± 0,007 • |t|

S, R

1

от 0 до +1100 включ. св. +1100 до 1600

± 1,0

± [1,0+0,003 (t-1100)]

2

от 0 до +600 включ. св. +600 до 1600

± 1,5

± 0,0025- |t|

T

1

от -40 до +125 включ. св. +125 до +350

± 0,5 ± 0,004 • |t|

2

от -40 до +133 включ. св. +133 до +350

± 1,0

± 0,0075- |t|

Буквенное обозначение, применяемое в таблице: t — значение измеряемой температуры, °С.

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Температура окружающей среды, °С

от -40 до +70

Максимальная влажность окружающего воздуха при температуре + 35 °С, %, не более

99

Электрическое сопротивление изоляции между термоэлектродами и металлической частью защитной арматуры при температуре от +18 до +28 °С и относительной влажности от 30 до 80 %, МОм, не менее

100

Диапазон температур при транспортировании, °С

от -50 до +50

Максимальная влажность окружающего воздуха в транспортной таре при температуре + 35 °С, %

98

Показатель тепловой инерции, с:

Степень защиты от проникновения воды и пыли по ГОСТ 14254-96 (МЭК 60529) (для исполнения с головой):

10

IP66

Наименование характеристики

Значение

Габаритные размеры, мм, не более:

-    длина измерительной вставки - для погружных ПТ

-    длина измерительной вставки - для поверхностных ПТ

-    размеры поверхности - для поверхностных ПТ

-    диаметр монтажной части - для погружных ПТ

от 100 до 10000 от 500 до 10000 25x25x6 4,5; 6,0; 8,0; 12,7

Масса, кг, не более

от 1 до 8

Средний срок службы, лет, не менее

10

Средняя наработка на отказ, ч, не менее

87600

Знак утверждения типа

наносится типографским способом на титульный лист паспорта. Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Преобразователи термоэлектрические

ATTC

1 ед.

Паспорт

-

1 экз.

Сведения о методах измерений

Приведены в разделе 2.2 паспорта

Нормативные документы

ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры» ГОСТ 6616-94 «Преобразователи термоэлектрические. Общие технические условия».

ГОСТ 8.338-2002 «ГСИ. Преобразователи термоэлектрические. Методика поверки»

Стандарт предприятия фирмы «TERCOM» S.r.l., Италия.

Правообладатеь

Фирма «TERCOM» S.r.l., Италия

Адрес: Via della Fogarina, 19 - 26100 Cremona, Italy

Тел.: + 39-0372-801460 ,

факс: + 39-0372-801463

Web-сайт: www.tercom.it
