| Номер в госреестре | 85754-22 |
| Наименование СИ | Осадкомеры |
| Обозначение типа СИ | О-1 |
| Изготовитель | Общество с ограниченной ответственностью "Метеоприбор" (ООО "Метеоприбор"), г. Омск |
| Год регистрации | 2022 |
| Срок свидетельства | 02.06.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Осадкомеры О-1 (далее также - осадкомер, осадкомеры) предназначены для измерений количества выпавших атмосферных осадков жидкого, твердого и смешанного типов.
Осадкомеры состоят из приемного металлического сосуда цилиндрической формы для сбора и сохранения осадков, тагана для установки приемных сосудов, ветровой защиты и измерительного стакана. Внутри приемного сосуда впаяна диафрагма с отверстием для стока осадков. Для уменьшения испарения осадков из приемного сосуда в летнее время отверстие диафрагмы покрывается воронкой с небольшим отверстием в центре. Для слива собранных осадков в приемном сосуде имеется носик, который припаян к приемному сосуду. Носик приемного сосуда закрывается колпачком. Приемный сосуд устанавливается на таган.
Принцип действия осадкомеров основан на измерении собранных атмосферных осадков при помощи измерительной шкалы, нанесенной на измерительный стакан осадкомеров. Для измерения количества осадков, собранных в приемном сосуде, служит специальный измерительный стакан. Каждое деление измерительного стакана соответствует 2 см3 жидких осадков или слою жидких осадков в приемном сосуде высотой 0,1 мм.
Знак поверки наносится на свидетельство о поверке (в случае его оформления) и/или в паспорт. Знак утверждения типа наносится ударно-точечным способом на паспортные таблички, прикрепленные к приемным сосудам осадкомеров, и на титульные листы эксплуатационных документов типографским способом. Заводской номер наносится ударно-точечным способом на паспортные таблички, прикрепленные к приемным сосудам осадкомеров.
Общий вид осадкомеров представлен на рисунке 1. Общий вид измерительного стакана представлен на рисунке 2. Места нанесения заводского номера, знака утверждения типа указаны на рисунке 1.
Пломбирование осадкомеров не предусмотрено.
Рисунок 1 - Общий вид осадкомеров О-1 с указанием мест нанесения заводского номера, знака утверждения типа

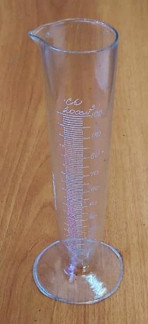

Рисунок 2 - Общий вид измерительного стакана осадкомеров О-1
Основные метрологические и технические характеристики приведены в таблицах 1, 2
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений количества осадков, мм | от 0,2 до 150 |
| Пределы допускаемой абсолютной погрешности измерений количества осадков, мм | ±(0,1 + 0,01-Х*) |
| *Х - измеренное значение количества осадков, мм | |
| Наименование характеристики | Значение | |
| Диаметр приемного сосуда, мм | 159,5±0,2 | |
| Приемная площадь, см2 | 200 | |
| Число делений измерительного стакана | 100 | |
| Цена деления измерительного стакана, см3 | 2 | |
| Габаритные размеры, мм, не более | диаметр | высота |
| 1040 | 600 | |
| Масса, кг, не более | 10,5 | |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре +25°С, % | от -70 до +45 до 100 | |
| Средний срок службы, лет | 8 | |
Знак утверждения типа наносится
ударно-точечным способом на паспортные таблички, прикрепленные к приемным сосудам осад-комеров, и на титульные листы эксплуатационных документов типографским способом.
Таблица 3 - Комплектность осадкомера О-1
| Наименование | Обозначение | Количество |
| Осадкомер О-1 в составе: | МЕКР.416131.001 | 1 шт |
| Крышка | МЕКР.711117.001 | 1 шт. |
| Таган | МЕКР.301318.001 | 1 шт. |
| Сосуд | МЕКР.307141.001 | 2 шт. |
| Воронка | МЕКР.307131.001-01 | 1 шт. |
| Щиток ветрозащиты | МЕКР.305534.001 | 15 шт |
| Укосина | МЕКР.301561.001 | 3 шт |
| Соединительная втулка | МЕКР.301532.002 | 1 шт |
| Кольцо большое | МЕКР.301542.001 | 1 шт |
| Кольцо малое | МЕКР.301542.001-01 | 32 шт |
| Болт M8-6g х 20.58.016 ГОСТ 7805-70 | - | 6 шт |
| Гайка M8-6H.6.016 ГОСТ 5927-70 | - | 6 шт |
| Шайба 8 3 х 13 ГОСТ 6402-70 | - | 6 шт |
| Шплинт 4 х 28 ГОСТ 397-79 | - | 2 шт |
| Стакан СО 200 ТУ 25-2034.1159-89 | - | 1 шт |
| Паспорт | МЕКР.416131.001 ПС | 1 экз. |
| Руководство по эксплуатации | МЕКР.416131.001 РЭ | 1 экз. |
Приведены в подразделе 7.2 «Проведение измерений количества осадков» руководства по эксплуатации МЕКР.416131.001 РЭ.
Постановление Правительства Российской Федерации от 16.11.2020 № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений».
Технические условия МЕКР.416131.001 ТУ «Осадкомер О-1. Технические условия».
Правообладатель
Общество с ограниченной ответственностью «Метеоприбор»
(ООО «Метеоприбор»)
ИНН 5501093012
Адрес: 644008, г. Омск, ул. Горная, д. 16, помещ. 2 Телефон (факс): +7 (3812) 90-09-32, +7 (3812) 90-08-73 Сайт: http://www.omskmeteo.com/
E-mail: info@omskmeteo.com
