| Номер в госреестре | 85756-22 |
| Наименование СИ | Весы напольные высокоточные взрывозащищённые |
| Обозначение типа СИ | IFXS4-300LI-L |
| Изготовитель | "Minebea Intec Bovenden GmbH & Co. KG", Германия |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы напольные высокоточные взрывозащищённые IFXS4-300LI-L (далее - весы) предназначены для измерений массы при статическом взвешивании различных веществ и материалов.
Принцип действия весов основан на преобразовании деформации упругих элементов тензометрических датчиков, возникающей под действием силы тяжести и выталкивающей силы воздуха, действующих на взвешиваемый объект, в аналоговый электрический сигнал, изменяющийся пропорционально массе груза. Сигналы от тензодатчиков передаются на модуль терминала, и результат взвешивания в единицах массы отображается на дисплее последнего.
Конструктивно весы представляют собой два модуля, соединенные системой обмена данных - взвешивающий модуль IFXS4-300LI-L и модуль терминала CAIXS2, предназначенный для выбора режимов работы весов и индикации результатов взвешивания. Весы имеют верхнее расположение грузоприемного устройства.
Терминология и наименования метрологических характеристик весов приведены в соответствии с ГОСТ OIML R 76-1-2011 «Государственная система обеспечения единства измерений. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
Весы оснащены следующими дополнительными устройствами:
- устройством установки по уровню;
- устройствами установки нуля:
- полуавтоматическим устройством установки нуля;
- автоматическим устройством установки нуля;
- устройством первоначальной установки нуля;
- устройством слежения за нулем (может быть отключено);
- устройствами тарирования:
- устройством уравновешивания тары;
- устройством взвешивания тары;
- устройством предварительного задания массы тары.
Весы имеют интерфейс передачи данных: RS 232С.
Режимы работы (прикладные программы), не связанные со взвешиванием:
- подсчет;
- нейтральное измерение;
- определение среднего значения (взвешивание животных);
- контрольное взвешивание;
- классификация;
- процентное взвешивание;
- общий итог нетто;
- суммирование.
К весам данного типа относятся весы напольные высокоточные взрывозащищённые IFXS4-300LI-L зав.№ 39138315.
Маркировка весов реализована с использованием маркировочных табличек.
Маркировочная табличка с заводским номером весов расположена на боковой панели взвешивающего модуля. Заводской номер имеет цифровой формат, нанесен типографским способом.

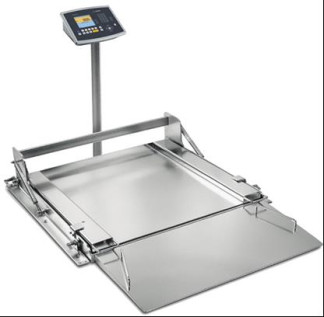

Общий вид весов и схема нанесения маркировочных табличек представлен на рисунке 1. Общий вид маркировочных табличек модуля терминала и взвешивающего модуля показаны на рисунке 2.
С€Ж
Made In Germany
б)
Пломбировка и нанесение знака поверки на средство измерений не предусмотрено.
Весы оснащены встроенным разделенным программным обеспечением (далее -ПО). Идентификационный номер версии высвечивается при обращении к одноименному подпункту меню весов.
ПО весов заложено в микроконтроллере взвешивающего модуля в процессе производства и защищено от доступа и изменения пломбами.
ПО разделено на метрологически значимую и незначимую части.
Основные функции метрологически значимой части ПО: обработка сигнала весоизмерительных датчиков, и последующий пересчет его в единицы массы; хранение данных юстировки, результатов измерений, вывод данных на экран. Метрологически незначимая часть содержит информацию о количестве прикладных программ в режиме работы, не связанном со взвешиванием.
Обновление ПО в процессе эксплуатации весов не предусмотрено.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер) ПО | 00-42-52 для модуля терминала 01-62-42 для взвешивающего модуля |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Максимальная нагрузка Мах, г | 300000 |
| Действительная цена деления d, г | 20 |
| Пределы допускаемой абсолютной погрешности при первичной поверке (в эксплуатации), г | ± 40 (± 40) |
| Диапазон уравновешивания тары | 100 % Мах |
| Минимальная нагрузка Мт, г | 5000 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +10 до +40 |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | от 100 до 240 |
| - частота переменного тока, Гц | 50/60 |
| Потребляемая мощность, не более, В А | 80 |
| Габаритные размеры грузоприемной платформы, мм | |
| - длина | 1000 |
| - ширина | 800 |
| Габаритные размеры весов, мм | |
| - длина | 1000 |
| - ширина | 1040 |
| - высота | 90 |
| Масса весов, не более, кг | 300 |
| Маркировка взрывозащиты | 1 Ex ib IIC T4 Gb X Ex ib IIIC T155°C Db X |
наносится на титульный лист Руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Весы напольные высокоточные взрывозащищённые в комплекте: взвешивающий модуль | IFXS4-300LI-L | 1 шт. |
| модуль весового терминала | CAIXS2 | 1 шт. |
| Блок питания | YPSC01-X | 1 шт. |
| Преобразователь интерфейсов | YDI05-Z | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
Приведены в Руководстве по эксплуатации, раздел «Эксплуатация. Взвешивание»
Нормативные документы, устанавливающие требования к весам напольным высокоточными взрывозащищенным IFXS4-300LI-L
Приказ Росстандарта от 29.12.2018 года № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы».
Правообладатель
Фирма «Minebea Intec Bovenden GmbH & Co. KG», Г ермания Адрес: Leinetal 2, 37120 Bovenden, Germany Телефон / факс: (925) 163-59-17 E-mail: main@minebea-intec.com https://www.minebea-intec.com
