| Номер в госреестре | 85761-22 |
| Наименование СИ | Датчики комплексные параметров атмосферы |
| Обозначение типа СИ | "IWS-8" |
| Изготовитель | Общество с ограниченной ответственностью "ОКБ Бурстройпроект" (ООО "ОКБ Бурстройпроект"), г. Москва |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики комплексные параметров атмосферы «IWS-8» (далее - датчики «IWS-8») предназначены измерений метеорологических параметров: температуры, относительной влажности воздуха и абсолютного давления.
Принцип действия датчиков «IWS-8» основан на измерении первичными измерительными преобразователями температуры, относительной влажности воздуха и абсолютного давления.
Измерения температуры воздуха производятся термометром сопротивления, относительной влажности воздуха - ёмкостным преобразователем, абсолютного давления -ёмкостным преобразователем мембранного типа. Измеренные параметры преобразуются в цифровой код первичными измерительными преобразователями и передаются на ПК.

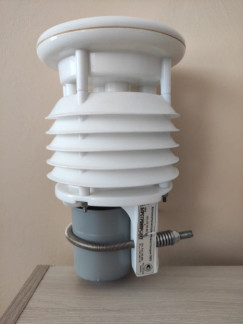

Конструктивно датчики «IWS-8» выполнены в виде компактного модуля, в корпусе которого размещены: первичные измерительные преобразователи, микропроцессор, коммуникационный модуль, вентилятор. На внешней стороне корпуса расположен винтовой разъем для подключения кабеля питания и связи. Датчики «IWS-8» устанавливаются на метеорологической мачте. Общий вид датчиков «IWS-8», схема маркировки и обозначение места нанесения знака утверждения типа представлены на рис.
1.
1- преобразователь
атмосферного
давления,
2 - преобразователь температуры и относительной влажности воздуха,
3 - кронштейн для крепления датчика IWS-8
Место маркировки и нанесения знака утверждения типа
Рисунок 2 - Схема пломбирования датчиков «IWS-8»
Схема пломбирования датчиков от несанкционированного доступа «IWS-8» указана на рис. 2
На корпус датчика наносится этикетка с указанием наименования и заводского номера по системе нумерации предприятия изготовителя. Формат нанесения заводского номера буквенно-числовой.
Знак поверки на корпус датчика не наносится.
К датчикам «IWS-8» данного типа относятся датчики «IWS-8» зав. №№: 63:DE:8D:31, 86:CF:ED:5D, D8:46:14:FA, 61:29:56:BD, 77:88:5F:09, 3C:A7:D1:4D, 01:79:07:EC, B9:7F:E5:11, 36:C1:B8:03, E6:4B:B9:3F.
Встроенное программное обеспечение (ПО) обеспечивает управление работой датчиков «IWS-8», самопроверку датчиков «IWS-8», сбор, хранение, расчет дополнительных параметров, обработку и передачу данных от датчиков «IWS-8».
Уровень защиты специализированного программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | WeatherStation.hex |
| Номер версии (идентификационный номер) ПО | не ниже 1.0 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значения |
| Диапазон измерений температуры воздуха, oC | от - 55 до + 50 |
| Пределы допускаемой абсолютной погрешности измерений температуры воздуха, oC: | ±0,6 |
| Наименование характеристики | Значения |
| Диапазон измерений относительной влажности воздуха, % | от 1 до 99 |
| Пределы допускаемой абсолютной погрешности измерений относительной влажности воздуха, %: -в диапазоне от 1 до 90 % включ.; -в диапазоне св. 90 до 100 % | ±2 ±3 |
| Диапазон измерений абсолютного давления, гПа | от 500 до 1100 |
| Пределы допускаемой абсолютной погрешности измерений абсолютного давления, гПа: | ±1 |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значения |
| Напряжение электрического питания от источника постоянного тока, В | от 8 до 60 |
| Максимальная потребляемая мощность, не более, Вт | 48 |
| Габаритные размеры датчиков, мм, не более: - диаметр - высота | 150 225 |
| Масса датчиков, кг, не более | 0,9 |
| Условия эксплуатации: | |
| -температура воздуха, oC; | от - 60 до + 85 |
| -относительная влажность воздуха, %; | от 0 до 100 |
| -атмосферное давление, гПа | от 150 до 1200 |
наносится на титульный лист руководства по эксплуатации типографским методом и на корпус датчика в виде наклейки.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Датчик | «IWS-8» | 1 шт. |
| Руководство по эксплуатации. Датчик комплексный параметров атмосферы «IWS-8» | 1 экз. | |
| Паспорт. Датчик комплексный параметров атмосферы «IWS-8» | - | 1 экз. |
изложены в разделе 1, глава «Основные характеристики» руководства по эксплуатации «Датчик комплексный параметров атмосферы «IWS-8».
Правообладатель
Общество с ограниченной ответственностью «ОКБ Бурстройпроект»
(ООО «ОКБ Бурстройпроект)
ИНН 7723345578
Адрес: 125315, г. Москва, Ленинградский проспект, д. 80г Телефон (факс): +7 (495) 989-22-63
