Государственный реестр средств измерений

Термометры многофункциональные ТмК, 85763-22

85763-22
Термометры многофункциональные ТмК (далее — термометры) предназначены для измерений температуры, а также электрических сигналов от термопреобразователей сопротивления (ТС), термисторов и термоэлектрических преобразователей (ТП).
Карточка СИ
Номер в госреестре 85763-22
Наименование СИ Термометры многофункциональные
Обозначение типа СИ ТмК
Изготовитель Общество с ограниченной ответственностью "Термэкс" (ООО "Термэкс"), г. Томск
Год регистрации 2022
Срок свидетельства 07.06.2027
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Термометры многофункциональные ТмК (далее — термометры) предназначены для измерений температуры, а также электрических сигналов от термопреобразователей сопротивления (ТС), термисторов и термоэлектрических преобразователей (ТП).

Описание

Принцип действия термометров основан на измерении сигналов первичных преобразователей с последующим вычислением значений температуры с помощью определенных функций преобразования на основании полученных результатов измерений.

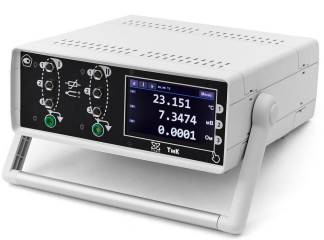

Термометры построены по модульному принципу и выпускаются в двух модификациях: с двумя или четырьмя измерительными модулями. Измерительный модуль имеет три канала, каждый из которых может работать в одном из трех режимов измерений:

-    U — режим измерений сигналов постоянного электрического напряжения;

-    R1.0 — режим измерений сигналов электрического сопротивления постоянного тока с током питания не более 1,0 мА;

-    R0.1 — режим измерений сигналов электрического сопротивления постоянного тока с током питания не более 0,1 мА.

Термометры выпускаются с датчиком температуры или без него. Датчик температуры представляет собой платиновый ТС с индивидуальной градуировочной характеристикой преобразования, погружного типа в корпусе из нержавеющей стали. Датчик температуры подключается к первому каналу первого измерительного модуля с помощью кабеля-удлинителя, имеющего разъемное или безразъемное соединение с датчиком.

В качестве первичных преобразователей температуры совместно с термометром могут использоваться:

-    ТП типов A-1, A-2, A-3, B, E, J, K, L, M, N, R, S, T с номинальной статической характеристикой преобразования (НСХ) в соответствии с ГОСТ Р 8.585-2001;

-    эталонные ТП типов ППО и ПРО по ГОСТ Р 52314-2005;

-    золото-платиновые (Au/Pt) и платино-палладиевые (Pt/Pd) ТП с НСХ в соответствии с МЭК 62460:2008;

-    платиновые, медные и никелевые ТС в соответствии с ГОСТ 6651-2009 с НСХ или с индивидуальными коэффициентами функции Каллендара-Ван Дюзена, определенными при их градуировке;

-    платиновые ТС с функцией преобразования сопротивления в температуру в виде полинома четвертого порядка с индивидуальными коэффициентами, определенными при их градуировке;

-    эталонные платиновые ТС с градуировочной характеристикой по МТШ-90 в соответствии с ГОСТ Р 51233-98 (ГОСТ 30679-99);

-    термисторы типа NTC с градуировочной характеристикой, описываемой уравнением Стейнхарта-Харта, и сопротивлением не более 10 кОм.

Термометры могут применяться в качестве рабочих эталонов:

-    единицы температуры в соответствии с ГОСТ 8.558-2009;

-    единицы электрического сопротивления постоянного тока в соответствии с приказом Росстандарта от 30.12.2019 № 3456;

-    единицы постоянного электрического напряжения в соответствии с приказом Росстандарта от 30.12.2019 №3457.

Структура обозначения термометров имеет следующий вид:

ТмК-XY, ТУ 26.51.66-045-44229117-2021,

где: X — наличие датчика температуры: 0 — отсутствует, 1 — присутствует;

Y — количество измерительных модулей.

Результаты измерений сигналов от первичных преобразователей температуры и вычисленные значения температуры выводятся на дисплей и доступны через интерфейсы: USB, RS-232, RS-485 и Bluetooth Low Energy. Запись и хранение результатов измерений в виде графиков и таблиц, а также определение индивидуальных градуировочных коэффициентов датчика температуры, осуществляется с помощью автономного программного обеспечения «TmKGraph», которое находится в свободном доступе на сайте предприятия-изготовителя.

Заводской номер указан на маркировочной наклейке, расположенной на задней панели термометров. Конструкция термометров позволяет нанести знак поверки на корпус.

/

0

I

о

230 V 50/60 Hz 0.1 А

Ф © '’■ о

номер

Рисунок 4 — Внешний вид термометров сзади, с указанием места расположения

заводского номера

Пломбирование термометров не предусмотрено.

Программное обеспечение

Программное обеспечение (ПО) термометров состоит из двух частей:

-    встроенное метрологически значимое ПО, расположенное во внутренней памяти микроконтроллера термометра;

-    автономное ПО «TmKGraph», не являющееся метрологически значимым и предназначенное для персонального компьютера под управлением операционной системы Windows.

Основные функции встроенного ПО:

-    настройка параметров каналов измерительных модулей;

-    загрузка и хранение параметров первичных преобразователей;

-    управление процессами измерений сигналов первичных преобразователей;

-    преобразование полученных сигналов первичных преобразователей в значения температуры и их отображение на сенсорном дисплее;

-    передача результатов измерений через внешние интерфейсы.

Основные функции автономного ПО:

-    запись, отображение и хранение результатов измерений в виде графиков и таблиц;

-    расчет и загрузка в термометр индивидуальных градуировочных коэффициентов датчика температуры.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1

Идентификационные данные

Значение

Идентификационное наименование ПО

ТмК

Номер версии (идентификационный номер) ПО, не ниже

1.1.0

Цифровой идентификатор ПО

недоступен

Уровень защиты ПО от непреднамеренных и преднамеренных изменений — «высокий» в соответствии Р 50.2.077-2014.

Технические характеристики

Метрологические и основные технические характеристики термометров приведены в таблицах 2, 3.

Таблица 2 — Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений температуры с использованием датчика температуры (из комплекта поставки), °С

от -80 до +300

Диапазон измерений постоянного электрического напряжения, мВ

от -1000 до +1000

Диапазон измерений электрического сопротивления постоянного тока, Ом:

-    в режиме R1.0

-    в режиме R0.1

от 0,1 до 3000 от 100 до 10000

Пределы допускаемой абсолютной погрешности измерений температуры при погружении датчика температуры из комплекта поставки на глубину не менее 75 мм, °С:

-    в диапазоне от -80 до +200 °С включ.

-    в диапазоне св. +200 °С

±0,02

±0,03

Пределы допускаемой абсолютной погрешности измерений:

-    постоянного электрического напряжения, мВ

-    электрического сопротивления постоянного тока в режиме R1.0, Ом

-    электрического сопротивления постоянного тока в режиме R0.1, Ом

±(0,0005+5 -10"5- |U|) ±(0,0002+1 10-5 R) ±(0,0004+4 10-5 R)

Наименование характеристики

Значение

Пределы допускаемой абсолютной погрешности измерений

температуры с использованием ТП (без учета погрешности самих ТП

и влияния температуры свободных концов):

- хромель-алюмелевый ТХА (К) в диапазоне температур

от -270 до +1372 °С

±0,1

- вольфрам-рениевый ТВР (А-2, А-3) в диапазоне температур

от 0 до +1800 °С

±0,2

- платинородий-платинородиевый ТПР30/6 (В) в диапазоне

температур от 0 до +1820 °C

±0,2

- хромель-константановый ТХКн (E) в диапазоне температур

от -270 до +1000 °С

±0,1

- вольфрам-рениевый ТВР (А-1) в диапазоне температур

от 0 до +2500 °С

±0,1

- железо-константановый ТЖК (J) в диапазоне температур

от -210 до +1200 °С

±0,1

- хромель-копелевый ТХК (L) в диапазоне температур

от -200 до +800 °С

±0,1

- медь-копелевый ТМК (M) в диапазоне температур

от -200 до +100 °С

±0,1

- нихросил-нисиловый ТНН (N) в диапазоне температур

от -270 до +1300 °С

±0,1

- платинородий-платиновый ТПП13/0 (R) в диапазоне

температур от -50 до +1768 °С

±0,2

- платинородий-платиновый ТПП10/0 (S) в диапазоне

±0,2

температур от-50 до +1768 °С

- медь-константановый ТМК (Т) в диапазоне температур

±0,1

от -270 до +400 °С

- золото-платиновый Au/Pt в диапазоне температур

±0,1

от 0 до +1000 °С

- платино-палладиевый Pt/Pd в диапазоне температур

±0,1

от 0 до +1500 °C

- платинородий-платиновый эталонный ППО в диапазоне

±0,1

температур от +300 до +1200 °С

- платинородий-платинородиевый эталонный ПРО в диапазоне

±0,1

температур от +600 до +1800 °С

Пределы допускаемой абсолютной погрешности измерений

температуры с использованием ТС (без учета их погрешности), в

режиме измерений R1.0, °C:

- в диапазоне температур от -200 до +1100 °С для ТС с

номинальным сопротивлением:

±(0,008+1 • 10-5|t|)

10 Ом

25 Ом

±(0,005+1 • 10-5|t|)

50 Ом

±(0,004+1 • 10-5|t|)

100, 200 и 500 Ом

±(0,003+1 • 10-5|t|)

- в диапазоне температур от -200 до +550 °С для ТС с

±(0,003+1 • 10-5|t|)

номинальным сопротивлением 1000 Ом

Наименование характеристики

Значение

Пределы допускаемой абсолютной погрешности измерений температуры с использованием ТС (без учета их погрешности), в режиме измерений R0.1, °C:

-    в диапазоне температур от 0 до +1100 °С для ТС с номинальным сопротивлением 100 Ом

-    в диапазоне температур от -100 до +1100 °С для ТС с номинальным сопротивлением 200 Ом

-    в диапазоне температур от -150 до +1100 °С для ТС с номинальным сопротивлением 500 Ом

-    в диапазоне температур от -200 до +1100 °С для ТС с номинальным сопротивлением 1000 Ом

±(0,01+5 • 10-5 • |t|)

Индикация измеряемых величин

цифровая

Цена единицы младшего разряда при измерении:

-    электрического сопротивления постоянного тока, Ом

-    постоянного электрического напряжения, мВ

-    температуры, °C:

ТС

ТП

0,0001

0,0001

0,001

0,01

Примечание — в таблице используются следующие обозначения:

U — измеренное значение постоянного электрического напряжения, мВ R — измеренное значение электрического сопротивления постоянного тока, Ом t — измеренное значение температуры, °С

Таблица 3 — Основные технические характеристики термометров

Наименование характеристики

Значение

Параметры электрического питания:

-    напряжение питающей сети, В

-    частота питающей сети, Г ц

230±23

50±1

Потребляемая мощность, В А, не более

25

Габаритные размеры, мм, не более:

-    термометр с двумя измерительными модулями

-    термометр с четырьмя измерительными модулями

-    датчик температуры

300x260x140

410x260x140

04,3x450

Масса, кг, не более:

-    термометр с двумя измерительными модулями

-    термометр с четырьмя измерительными модулями

2,6

3,5

Условия эксплуатации:

-    температура окружающего воздуха, °С

-    относительная влажность воздуха при +25 °С, %, не более

от +18 до +28 80

Средний срок службы, лет

7

Средняя наработка на отказ, ч

5000

Знак утверждения типа

наносится на лицевую панель прибора и на титульный лист эксплуатационной документации печатным способом.

Комплектность

Комплектность термометров приведена в таблице 4.

Таблица 4 - Комплектность термометров

Наименование

Обозначение

Количество

Термометр многофункциональный ТмК

ТКЛШ 2.206.001

1 шт.

Датчик температуры( )

ТКЛШ 6.036.015-03

1 шт.

Кабель-удлинитель датчика температуры*-*)

ТКЛШ 4.853.002

1 шт.

Ответная часть разъема:

-    термометр с двумя измерительными модулями

-    термометр с четырьмя измерительными модулями

покупное изделие

6 шт. 12 шт.

Сетевой кабель

покупное изделие

1 шт.

USB кабель

покупное изделие

1 шт.

Руководство по эксплуатации

ТКЛШ 2.206.001 РЭ

1 экз.

Примечание:

(*)

’ — для термометров с датчиком температуры

Сведения о методах измерений

приведены в разделе «Использование по назначению» Руководства по эксплуатации.

Нормативные документы

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.

ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.

ГОСТ Р 52314-2005 Преобразователи термоэлектрические платинородий-платиновые и платинородий-платинородиевые эталонные 1, 2 и 3-го разрядов. Общие технические требования.

ГОСТ Р 51233-98 Термометры сопротивления платиновые эталонные 1-го и 2-го разрядов. Общие технические требования.

ГОСТ 30679-99 Термометры сопротивления платиновые эталонные 1-го и 2-го разрядов. Общие технические требования.

МЭК 62460:2008 Температура. Таблицы электродвижущей силы (ЭДС) для комбинированных термопар с элементами без примесей.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

Государственная поверочная схема для средств измерений электрического сопротивления постоянного и переменного тока (приказ Росстандарта от 30.12.2019 № 3456).

Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы (приказ Росстандарта от 30.12.2019 № 3457).

ТУ 26.51.66-045-44229117-2021 Термометры многофункциональные ТмК. Технические условия.

Правообладатель

Общество с ограниченной ответственностью «Термэкс» (ООО «Термэкс»)

ИНН 7018039587

Адрес: 634055, г. Томск, п. Предтеченск, ул. Мелиоративная, д. 10А, стр. 1 Телефон: +7 (3822) 49-21-52, +7 (3822) 49-26-31 Web-сайт: www.termexlab.ru E-mail: termex@termexlab.ru

85763-22
Номер в ГРСИ РФ:
85763-22
Производитель / заявитель:
Общество с ограниченной ответственностью "Термэкс" (ООО "Термэкс"), г. Томск
Год регистрации:
2022
Cрок действия реестра:
07.06.2027
Похожие СИ
84405-22
84405-22
2022
Общество с ограниченной ответственностью "НПП "ПРОМЫШЛЕННАЯ АВТОМАТИКА" (ООО "НПП "ПРОМА"), г. Казань
Срок действия реестра: 21.01.2027
84643-22
84643-22
2022
Amrus Enterprises, Ltd., США (Завод-изготовитель Hangzhou Long Can Liquid Metal Technology Co, Ltd., Китай)
Срок действия реестра: 21.02.2027
84776-22
84776-22
2022
"Ashcroft Instruments GmbH", Германия; "Ashcroft Inc.", США
Срок действия реестра: 28.02.2027
84621-22
84621-22
2022
"Vega Technologies Inc.", Китай; Заводы-изготовители: фирма "Vega Technologies Inc.", Китай; фирма "Vega Technologies Inc.", Тайвань
Срок действия реестра: 03.03.2027
84854-22
84854-22
2022
Общество с ограниченной ответственностью "Приборсервис-Пермь" (ООО "Приборсервис-Пермь"), г. Пермь
Срок действия реестра: 05.03.2027
84877-22
84877-22
2022
"WISE Control Inc.", Корея
Срок действия реестра: 17.03.2027
85403-22
85403-22
2022
Общество с ограниченной ответственностью "РУСГЕОТЕХ" (ООО "РУСГЕОТЕХ"), г. Москва
Срок действия реестра: 22.04.2027
85513-22
85513-22
2022
Общество с ограниченной ответственностью "БРЕНД девелопмент" (ООО "БД"), г. Москва
Срок действия реестра: 04.05.2027
85715-22
85715-22
2022
Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР"), г. Москва, г. Зеленоград
Срок действия реестра: 01.06.2027
85870-22
85870-22
2022
Акционерное общество «Сафоновский завод «Теплоконтроль» (АО «Сафоновский завод «Теплоконтроль»), Смоленская обл., г. Сафоново
Срок действия реестра: 14.06.2027
