| Номер в госреестре | 85764-22 |
| Наименование СИ | Измерители низкотемпературных показателей нефтепродуктов |
| Обозначение типа СИ | ИНПН SX-800 |
| Изготовитель | ИП Шатохин Валерий Николаевич, г. Томск |
| Год регистрации | 2022 |
| Срок свидетельства | 07.06.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители низкотемпературных показателей нефтепродуктов ИНПН SX-800 (далее -приборы или измерители ИНПН SX-800) предназначены для измерений температуры помутнения и застывания дизельных топлив, температуры начала кристаллизации авиационных топлив, а также для измерений температуры застывания моторных масел.
В основу принципа действия прибора при измерениях температуры помутнения и начала кристаллизации положен метод измерений оптической проницаемости топлива при постепенном понижении температуры пробы. Сущность метода состоит в регистрации амплитуды инфракрасного светового потока, излучаемого одним и принимаемым другим светодиодами, размещенными по разные стороны пробирки с пробой. Температура помутнения (начала кристаллизации) топлива определяется и фиксируется в момент уменьшения светового потока, то есть в момент начала помутнения пробы или в момент начала кристаллообразования в пробе.
В режиме измерений температуры застывания проба охлаждается до температуры ниже предполагаемой температуры застывания на 5^15 °С, далее на поверхность охлажденного образца автоматически опускается груз и прибор переходит в режим нагревания до тех пор, пока два светодиода не зафиксируют начало продвижения груза в пробе, и в этот момент при помощи датчика фиксируется температура застывания образца пробы.
Измеритель ИНПН SX-800 конструктивно выполнен в виде переносного малогабаритного прибора в металлическом корпусе, в который встроены: система охлаждения проб топлива (криостат на основе элементов Пельтье), контроллер управления криостатом, датчик температуры, инфракрасный измерительный канал на светодиодах с усилителем сигнала, двухканальный аналогоцифровой преобразователь.
Пульт управления прибора размещается на передней панели корпуса и состоит из пяти кнопок и четырех индикаторных светодиодов.
Результаты измерений, а также текущая температура пробы отображаются на жидкокристаллическом дисплее.
В режиме измерений температуры застывания используется датчик температуры застывания нефтепродуктов, состоящий из электронного температурного датчика, груза с навеской, электрического реле, излучающего и приемного светодиодов, расположенных напротив друг друга. Сам датчик подключается в соответствующему разъему, расположенному на корпусе прибора.
Приборы применяются в различных системах экспресс-контроля качества нефтепродуктов на нефтеперерабатывающих заводах, на нефтебазах для входного контроля, в нефтеинспекциях, на таможнях и в других аналогичных системах.
Цифровой заводской номер нанесен на тыльную сторону приборов при помощи наклейки или методом гравировки.

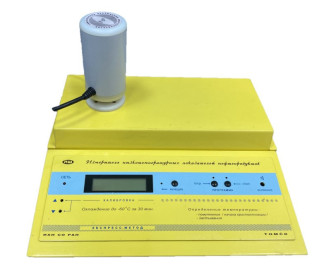

Фотография общего вида приборов представлена на рисунке 1. Фотография места нанесения заводского номера прибора приведена на рисунке 2.
Конструкция приборов не предусматривает нанесение знака поверки на его корпус.
Программное обеспечение (ПО) приборов состоит только из встроенного, метрологически значимого ПО. Данное ПО находится в ПЗУ, размещенном внутри корпуса измерителя ИНПН SX-800, и недоступное для внешней модификации. Метрологические характеристики приборов нормированы с учетом влияния встроенного ПО. Идентификационные данные ПО приведены в таблице 1.
| Таблица 1 | |
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | DMSX800.hex |
| Номер версии ПО, не ниже | 00.05.2007 |
| Цифровой идентификатор программного обеспечения | отсутствует |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014 - не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО средства измерений (СИ) и измеренных данных.
Таблица 2 - Метрологические характеристики измерителей ИНПН SX-800
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от -60 до +5 |
| Дискретность показаний, °С | 0,1 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±3,0 |
| Повторяемость (сходимость) результатов определения температуры помутнения (начала кристаллизации) и застывания, °С, не более | 1,0 |
| Воспроизводимость результатов определения температуры помутнения (начала кристаллизации) и застывания, °С, не более | 3,0 |
Таблица 3 - Основные технические характеристики измерителей ИНПН SX-800
| Наименование характеристики | Значение |
| Время паузы между последовательными измерениями, мин., не менее | 5 |
| Время охлаждения пробы топлива, мин., не более | 40 |
| Объем пробы, мл | 2,5 |
| Сопротивление электрической изоляции, МОм | 20 |
| Напряжение питания, В | от 187 до 253 |
| Потребляемая мощность, Вт | 300 |
| Габаритные размеры прибора, (длинахширинахвысота), мм | 280x270x95 |
| Диаметр пробирки, мм | 15 |
| Масса, г, не более | 4000 |
| Средняя наработка на отказ, ч, не менее | 1000 |
| Средний срок службы, лет, не менее | 6 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающей среды, %, не более | от +15 до +25 80 |
наносится на титульные листы эксплуатационной документации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Измеритель низкотемпературных показателей нефтепродуктов | ИНПН SX-800 | 1 шт. |
| Датчик застывания | - | 1 шт. |
| Комплект пробирок | - | 6 шт. |
| Дозатор | - | 1 шт. |
| Кабель питания | - | 1 шт. |
| Шланги подачи воды | - | 2 шт. |
| Паспорт | ЛШ 3.800.001 ПС | 1 экз. |
| Руководство по эксплуатации | ЛШ 3.800.001 РЭ | 1 экз. |
| Г арантийный талон | - | 1 экз. |
| Упаковочная тара | - | 1 шт. |
приведены в разделе «Проведение измерений» Руководства по эксплуатации.
ГОСТ 5066-2018 Топлива моторные. Методы определения температуры помутнения, начала кристаллизации и замерзания.
ГОСТ 20287-91 «Нефтепродукты. Методы определения температур текучести и застывания»
4215-026-60283547-2021 ТУ «Измеритель низкотемпературных показателей нефтепродуктов ИНПН SX-800. Технические условия».
Правообладатель
ИП Шатохин Валерий Николаевич ИНН 701701590711
Адрес: 634055, г. Томск, ул. Королёва, д. 6, кв. 10 Телефон: +7 (3822) 49-11-64, +7 913 820 30 57 E-mail: manka@ipc.tsc.ru Web-сайт: http://shatox-instruments.com/
