| Номер в госреестре | 85769-22 |
| Наименование СИ | Преобразователи расхода жидкости турбинные Smith Meter |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Smith Meter Inc. Moorco Company, США |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи расхода жидкости турбинные Smith Meter (далее по тексту - ТПР) предназначены для измерений объема и объемного расхода нефти в составе системы измерений количества и показателей качества нефти № 432 ПСП ЛПДС «Староликеево» Горьковского РНУ АО «Транснефть - Верхняя Волга».
Принцип действия ТПР основан на преобразовании поступательного движения измеряемой среды (жидкости), протекающей через внутреннюю полость корпуса ТПР, во вращательное движение ротора, скорость вращения которого пропорциональна объемному расходу, а число оборотов объему измеряемой среды, протекающей через ТПР.
При вращении ротора и прохождении постоянных магнитов, размещенных на лопастях ротора, возле магнитоиндукционного датчика, в чувствительном элементе магнитоиндукционного датчика наводится электродвижущая сила, преобразуемая в последовательность электрических импульсов, количество которых может быть измерено и преобразовано в значение объема жидкости. Частота следования импульсов пропорциональна объемному расходу жидкости, количество импульсов пропорционально объему жидкости.
ТПР состоит из корпуса с фланцами, ротора, статора, магнитоиндукционных датчиков.
К ТПР данного типа относятся преобразователи расхода жидкости турбинные Smith Meter с заводскими №№ RD-201173-S, RD-201175-S, RD-201176-S, RD-201179-S.

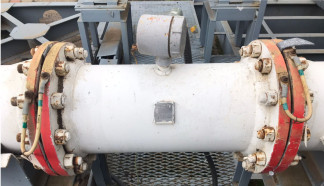

Общий вид ТПР показан на рисунке 1.
Заводской номер ТПР нанесен ударным методом на маркировочную табличку, закрепленную на корпусе ТПР.
Для исключения возможности несанкционированного вмешательства, которое может повлиять на результат измерений, конструкцией ТПР предусмотрены места установки пломб, несущих на себе оттиск клейма поверителя, который наносится методом давления на свинцовые (пластмассовые) пломбы, установленные на контровочных проволоках. Знак поверки наносится на свидетельство о поверке и на пломбы. Места установки пломб на ТПР указаны на рисунке 2.
Т а б л и ц а 1- Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений объемного расхода и объема измеряемой среды (жидкости), м3/ч | от 400 до 1800 |
| Пределы допускаемой относительной погрешности при измерениях объемного расхода и объема измеряемой среды (жидкости) в диапазоне измерений объемного расхода^, % | ±0,15 |
| ^Допустимое отклонение кинематической вязкости от значений, при которых проводилась поверка ТПР ±10 мм2/с (сСт) | |
Т а б л и ц а 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Измеряемая среда | нефть по ГОСТ Р 51858-2002 |
| Характеристики измеряемой среды: - температура, °С - плотность в рабочем диапазоне температуры, кг/м3 - максимальное давление, МПа - вязкость кинематическая в рабочем диапазоне, мм2/с | от 0 до +50 от 850 до 890 1,6 от 1,0 до 60,0 |
| Диаметр условного прохода, мм | 250 |
| Параметры электрического питания: - напряжение питания постоянного тока (магнитоиндукционного датчика), В | от 6 до 30 |
| Монтажная длина, мм, не более | 630 |
| Масса, кг, не более | 112 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, - атмосферное давление, кПа | от -35 до +50 от 30 до 80 от 84 до 106 |
| Средний срок службы, лет, не менее Средняя наработка на отказ, ч | 10 20000 |
наносится на титульный лист руководства по монтажу и эксплуатации типографским способом.
Т а б л и ц а 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Преобразователь расхода жидкости турбинный Smith Meter | - | 1 шт. |
| Турбинные расходомеры Smith Meter Inc модели 4"-24", серии Sentry ТМ. Руководство по монтажу и эксплуатации | - | 1 шт. |
приведены в разделе «Введение» в руководстве по монтажу и эксплуатации.
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости.
Правообладатель
Фирма Smith Meter Inc. Moorco Company, США
Адрес: 1602, Wagner Avenue, РО Box 10428, Erie Pennsylvania
| Зарегистрировано поверок | 22 |
| Поверителей | 1 |
| Актуальность данных | 17.09.2024 |
