| Номер в госреестре | 85771-22 |
| Наименование СИ | Системы вибромониторинга и температуры |
| Обозначение типа СИ | RONDS |
| Изготовитель | Anhui Ronds Science & Technology Incorporated Company, Китай |
| Год регистрации | 2022 |
| Срок свидетельства | 07.06.2027 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы вибромониторинга и температуры RONDS (далее - системы) предназначены для дистанционных измерений и мониторинга значений виброускорения и температуры вращающихся механизмов технологического процесса промышленных предприятий.
Принцип действия систем основан на измерении сигналов от чувствительных элементов датчиков вибрации и температуры RH505 и (или) RH605 установленных на контролируемых объектах, в беспроводной сигнал по протоколу Zigbee 2.4ГГц IEEE 802.15.4 для дальнейшей передачи информации в беспроводную станцию сбора данных RH560 (далее - станция). Полученную информацию станция посредством сети Ethernet, Wi-Fi (опционально) или 4G (опционально) передает на сервер для дальнейшей визуализации и онлайн мониторинга при помощи программного обеспечения (далее - ПО) M0S3000, установленного на персональном компьютере оператора.
Станция одновременно может принимать и передавать на персональный компьютер (сервер) сигналы датчиков вибрации и температуры RH505 и (или) RH605. Датчики вибрации и температуры RH505 имеют одну ось измерений, в то время как датчики вибрации и температуры RH605 имеют три оси измерений (X, Y, Z).
Основные составные элементы системы:
- датчики вибрации и температуры RH505 и (или) RH605;
- беспроводная станция сбора данных RH560;
- персональный компьютер (сервер), с установленным программным обеспечением M0S3000. Заводские номера системы в виде цифрового обозначения наносятся на титульный лист
руководства по эксплуатации типографским способом.
Заводские номера датчиков, входящие в состав систем в виде цифрового обозначения, наносятся на корпус датчиков методом лазерной гравировки, а также дублируются в руководстве по эксплуатации на систему.
Знак поверки наносится на свидетельство о поверке и в руководство по эксплуатации системы, в соответствии с действующим порядком проведения поверки. Пломбирование систем не предусмотрено.
Общий вид составляющих элементов систем представлены на рисунках 1-2.

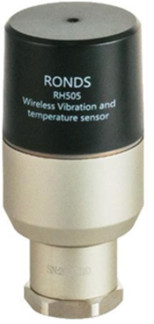

Рисунок 1 - Общий вид датчиков вибрации и температуры RH505 и RH605 с указанием места
нанесения заводских номеров
Рисунок 2 - Общий вид беспроводной станции сбора данных RH560
Системы имеют внутреннее ПО и внешнее ПО - MOS3000.
Внутреннее ПО устанавливается в датчики и станцию на заводе-изготовителе при выпуске из производства и недоступно для потребителя и возможность внесения преднамеренных и непреднамеренных изменений в ПО исключается
Внешнее ПО MOS3000 является метрологически значимым и служит для онлайн мониторинга и архивации информации, поступающей от датчиков. Внешнее ПО представляет собой сервисное (фирменное) ПО, которое поставляется совместно с системой.
Таблица 1 - Идентификационные данные ПО
| Идентификационные признаки | Значение |
| Внутреннее ПО | |
| Идентификационное наименование ПО | firmware |
| Номер версии (идентификационный номер) ПО | не ниже V.2.4 |
| Цифровой идентификатор ПО | - |
Продолжение таблицы 1
| Идентификационные признаки | Значение |
| Внешнее ПО | |
| Идентификационное наименование ПО | MOS3000 |
| Номер версии (идентификационный номер) ПО | не ниже 11.9.12 |
| Цифровой идентификатор ПО | - |
Уровень защиты внешнего ПО от преднамеренных и (или) непреднамеренных изменений в соответствии с Р 50.2.077-2014 - «высокий».
Метрологические и основные характеристики представлены в таблицах 2-3
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений виброускорения, м/с2 | от 0,03 до 490 |
| Пределы допускаемой относительной погрешности измерений виброускорения, % | ±3 |
| Диапазон рабочих частот, Г ц | от 2 до 10 000 |
| Неравномерность частотной характеристики, % | ±10 |
| Диапазон измерений температуры, °С | от -40 до +125 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±1 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| для датчиков вибрации и температуры RH505 | |
| Напряжение питания постоянного тока, В | 3,6 (литиевая батарея) |
| Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа | от -40 до +70 100 от 84,0 до 106,7 |
| Габаритные размеры, мм, не более: - высота - диаметр | 94 46 |
| Масса, г, не более | 190 |
| Степень защиты оболочки по ГОСТ 14254-2015 | IP67 |
| Средняя наработка на отказ, ч, не менее | 150000 |
| Средний срок службы, лет, не менее | 10 |
| для беспроводной станции сбора данных RH505 | |
| Количество одновременно подключаемых датчиков, шт, не более | 60 |
| Напряжение питания переменного тока при номинальной частоте 50 Гц, В | от 216 до 253 |
| Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа | от -40 до +70 80 от 84,0 до 106,7 |
Окончание таблицы 3
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более: | |
| - высота | 260 |
| - ширина | 82 |
| - длина | 203 |
| Масса, кг, не более | 3 |
| Степень защиты оболочки по ГОСТ 14254-2015 | IP66 |
| Средняя наработка на отказ, ч, не менее | 150000 |
| Средний срок службы, лет, не менее | 10 |
наносится на титульные листы руководства по эксплуатации типографским способом Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество | |
| Система вибромониторинга и температуры | RONDS1) | 1 шт. | |
| Руководство по эксплуатации | ХХХХ2) | 1 экз. | |
| Руководство пользователя M0S3000 | - | 1 экз. | |
| Диск с программным обеспечением | M0S3000 | 1 шт. | |
| 1) - в составе беспроводная(ые) станция(ии) сбора данных RH560; датчик(и) вибрации и температуры | |||
| RH505 и(или) датчик(и) вибрации и температуры RH605, количество соответствии с заказом; 2) - определяется как заводской номер системы. | которых определяется в | ||
приведены в разделе 4.1 «Просмотр данных» документа «Руководство пользователя MOS3000»
Приказ Росстандарта № 2772 от 27.12.2018 г. «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения».
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры Стандарт предприятия Anhui Ronds Science & Technology Incorporated Company, Китай,
Правообладатель
Anhui Ronds Science & Technology Incorporated Company, Китай,
Адрес: Anhui, Hefei, branch road of biomedical park, high-tech district, 59, China
Телефон: 86-551-65335195
Факс: 86-551-65335196
E-mail: xiaoyu.diao@ronds.com.cn
Web-сайт: www.ronds.com
