Государственный реестр средств измерений

Весы непрерывного действия конвейерные Hasler, 85772-22

85772-22
Весы непрерывного действия конвейерные Hasler предназначены для измерений массы сыпучих материалов, транспортируемых ленточными конвейерами.
Карточка СИ
Номер в госреестре 85772-22
Наименование СИ Весы непрерывного действия конвейерные
Обозначение типа СИ Hasler
Изготовитель HASLER GROUP SAS, Франция
Год регистрации 2022
Срок свидетельства 07.06.2027
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Весы непрерывного действия конвейерные Hasler предназначены для измерений массы сыпучих материалов, транспортируемых ленточными конвейерами.

Описание

Принцип действия весов непрерывного действия конвейерных Hasler (далее - весы) основан на преобразовании деформации упругого элемента весоизмерительных цифровых датчиков, возникающей под действием силы тяжести взвешиваемого груза в электрический сигнал, а также измерения скорости движения ленты с помощью датчика скорости, с последующим его преобразованием в цифровой вид контроллером.

Масса сыпучего материала определяется как интегральное по времени значение произведения его линейной плотности (кг/м) и скорости движения конвейерной ленты (м/с).

Конструктивно весы представляют собой два модуля, соединенных системой обмена данных -взвешивающий модуль и контроллер, предназначенный для выбора режимов работы весов и индикации результатов взвешивания. Взвешивающий модуль состоит из одного грузоприёмного устройства (ГПУ), оснащенного одним или двумя, в зависимости от ширины ленты, встроенными в параллелограмм весоизмерительными датчиками и датчика скорости.

ГПУ оснащаются цифровыми тензометрическим датчиками K-SFT-II-М производства фирмы Coperion K-Tron, Швейцария или аналоговыми датчиками весоизмерительными 300, номер в Федеральном информационном фонде 74776-19, производства фирмы Tecnicas de Electronica y Automatismos, S.A., Испания.

Взвешивающие модули выпускаются в трех модификациях SBS, LBS, SAS, отличающиеся максимальной линейной плотностью взвешиваемого материала, шириной конвейерной ленты, ее скоростью и другими метрологическими и техническими характеристиками. Модификация SBS выпускается в десяти исполнениях SBS 2, 3, 4, 5, 6, 7, TWIN 7, TWIN 8, TWIN 9, TWIN 10.

Весы с взвешивающим модулем модификации SBS и LBS предназначены для работы с резиновыми ленточными конвейерами, весы с взвешивающим модулем модификации SAS встраиваются в шины ковшовых транспортеров. Максимально допустимый угол наклона конвейера 20°, максимально допустимый угол наклона боковых роликоопор 45°.

Весы комплектуются контроллерами BFC, производства «HASLER International S.A.», Франция. Контроллер BFC имеет программное обеспечение и предназначен для сбора информации со всех датчиков, входящих в состав весов, выбора режимов работы и индикации результатов взвешивания, оснащен интерфейсами PROFIBUS и MODBUS.

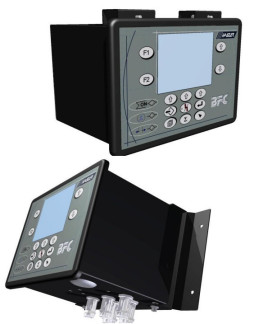

Дополнительно, в целях предотвращения несанкционированных вмешательств проводится пломбирование контроллера после поверки. Место постановки пломбы на контроллере BFC - левый или правый винт на крышке корпуса. Общий вид и схема пломбировки от несанкционированного доступа представлена на рисунке 1.

Обозначение модели весов складывается из позиций: Xj, Х2, X3, Х4, X5, где

Xj - модификация весов в зависимости от назначения (SBS, LBS, SAS)

Х2 - модификация в зависимости от применяемой ширины конвейерной ленты (от 1 до 10 по возрастанию ширины ленты конвейера - от 200 до 3000 мм)

Х3 - обозначение, характеризующее количество использованных датчиков: TWIN -использование двух весоизмерительных датчиков, или отсутствует при использовании одного весоизмерительного датчика.

Х4 - цифровое значение, характеризующее метрологические характеристики ГПУ, значение из ряда 60, 120, 300, 500, 1000 для цифровых весоизмерительных датчиков и 50, 100, 200, 300 - для аналоговых весоизмерительных датчиков.

Х5 - обозначение используемого весового датчика:

- А - аналоговый весоизмерительный датчик, или отсутствует при применении цифрового весоизмерительного датчика.

Например, весы SBS 10 TWIN 300A - весы предназначены для работы с резиновыми ленточными конвейерами с шириной ленты до 3000 мм, с ГПУ, оснащенным двумя аналоговыми весоизмерительными датчиками, с метрологическими характеристиками, соответствующими серии 300.

Маркировочная табличка содержит:

-    наименование и товарный знак предприятия-изготовителя;

-    обозначение весов;

-    пределы допускаемой погрешности;

-    значение наибольшей и наименьшей линейной плотности;

-    знак утверждения типа средства измерения;

-    номер весов по системе нумерации предприятия-изготовителя;

-    год выпуска весов.

Общий вид весов с взвешивающим модулем модификаций SBS и LBS представлен на рисунке

2

в

а) весы SBS, б) весы LBS, в) весы SAS Рисунок 2 - Общий вид весов с взвешивающим модулем модификаций SBS, LBS и SAS

Нанесение знака поверки на средство измерений не предусмотрено. Заводские номера, обеспечивающие идентификацию каждого экземпляра весов, наносятся на табличку (шильд) в числовом формате методом наклейки, установленную на боковой поверхности ГПУ весов.

Программное обеспечение

Программное обеспечение (ПО) состоит из программных модулей, которые перечислены в основном меню действий контроллера BFC и предназначены для контроля правильности работы всех систем весов, обработки сигналов, поступающих с датчиков, а также для хранения и настройки процедуры калибровки весов и параметров пользовательского меню.

Основными функциями ПО являются: определение массы материала, транспортируемого конвейером за единицу времени (производительность весов), определение нарастающего итога путём интегрирования производительности.

Защита ПО на программном уровне обеспечивается путем разграничения доступа к ПО на пользовательский режим (режим измерений) и режим программирования.

Идентификационное наименование ПО и наименование версии высвечивается при включении, а также при обращении к одноименному подпункту меню весов

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

BFC 1.506 bfc.nxf

Номер версии (идентификационный номер) ПО

1.506

Цифровой идентификатор ПО

9F00

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование

характеристики

Значение для модификаций

SBS

LBS

SAS

2

3

4

5

6

7

TWIN 7

TWIN 8

TWIN 9

TWIN 10

Пределы допускаемой относительной погрешности по ГОСТ 30124-94, % от измеряемой массы1

±0,5; ±1,0; ±1,5; ±2,0

±1,0; ±1,5; ±2,0

Значение наибольшей линейной плотности НЛП, кг/м

225

450

1000

1250

Значение для модификаций

SBS

Наименование

характеристики

00

£

LBS

SAS

£

2

3

4

5

6

7

Значение наименьшей линейной плотности НмЛП, не более, % от наибольшей линейной плотности

20

Непостоянство

показаний

ненагруженных

весов, от

0,3

пределов

допускаемой

относительной

погрешности, не

более

Дискретность отсчетного устройства, кг

Наименьший

предел

взвешивания, кг от массы материала, взвешиваемого на весах в течение 1 часа при наибольшей линейной плотности

0,1

1,0

0,1

Таблица 3 - Основные технические характеристики

Значение для модификаций

Наименование характеристики

SBS

LBS

SAS

2

3

4

5

6

7

TWIN 7

TWIN 8

TWIN 9

TWIN 10

Ширина конвейерной ленты, мм

от 200 до 3000 мм

Скорость конвейерной ленты, м/с

от 0,1 до 5

от 1 до 5

от 0,1 до 0,3

Габаритные размеры весов, мм, не более:

-    длина -ширина

-    высота

500

335

290

600

335

290

800

335

290

1000

335

290

1300

335

290

1600

335

290

1600

335

350

1900

335

350

2200

335

350

2500

335

350

3000

335

350

3000

335

350

Масса весов, кг, не более

54

58

62

70

80

90

120

128

145

160

200

200

Угол наклона конвейерной ленты, не более

20о

Условия эксплуатации:

-    температура окружающего воздуха для ГПУ, оС

-    температура окружающего воздуха для контроллера, оС

-    относительная влажность воздуха, %, не более

от - 10 до + 40 от - 10 до + 40 95

Параметры электрического питания:

-    напряжение переменного тока, В

-    частота переменного тока, Г ц

от 187 до 242 от 49 до 51

Потребляемая мощность, ВА, не более

35

Средний срок службы, лет, не менее

10

Знак утверждения типа

наносится на титульный лист эксплуатационной документации весов и маркировочную табличку, расположенную на ГПУ, типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Весы непрерывного действия конвейерные Hasler Контроллер BFC

SBS, LBS, SAS *

1 шт. 1 шт.

Эксплуатационная документация в составе:

-    Руководство по эксплуатации BFC

-    Руководство по эксплуатации

-

1 экз. 1 экз.

* модификация и исполнение определяется при заказе заказчиком

Сведения о методах измерений

в разделе 16-19 руководство по эксплуатации BFC

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии № 2818 от 29.12.2018 г. «Об утверждении Государственной поверочной схемы для средств измерений массы».

ГОСТ 30124-94 Весы и весовые дозаторы непрерывного действия. Общие технические требования

Техническая документация HASLER GROUP SAS, Франция

Правообладатель

HASLER GROUP SAS, Франция

Адрес: 496, rue Louis Breguet Z.I.de I’Abbaye. 38780 PONT-EVEQUE, Франция Телефон: +33(0)4.74.16.11.50 Факс: +33(0)4.74.16.11.55
